Оголовок скважинный ОГСП110-133/25 VALFEX
Осталось менее 10 шт.
Оголовок скважинный предназначен для герметизации устья скважины.
Скважинный оголовок ОГСП — специальное приспособление, которое устанавливается на обсадную трубу и служит для герметизации устья скважины, также облегчает монтаж и и демонтаж погружного насоса.
Скважинный оголовок ОГСП представляет собой герметичную крышку, которая устанавливается на обсадную трубу диаметром 110–133 мм. Изготавливается из стеклонаполненного полипропилена, не подвержен коррозии. Выдерживают вес подвешенного оборудования до 200 кг.
Оголовок применяется для обсадной трубы диаметрами от 110 до 133 мм, выбор зависит от наружного диаметра полиэтиленовой напорной трубы 25 мм. Внутри обсадной трубы подвешивается насос с питающим электрокабелем круглого сечения диаметром оболочки от 7 до 11 мм, с количеством проводников до 4-х и сечением до 2,5 мм².
Функции:
- Предотвращает попадание в скважину мусора и грунтовых вод.
- Упрощает обслуживание и использование колодца.
- Увеличивает надежность крепления насоса, создает устойчивую точку опоры.
- Положительно влияет на увеличение дебита скважины.
- Монтаж ОГСП осуществляется без сварочных работ. Установка и снятие насоса выполняется с помощью рым-болтов, установленных в верхней части крышки.
Оголовок скважинный VALFEX ОГСП110-133/25 в Нижнем Новгороде
Оголовок скважинный VALFEX ОГСП110-133/25 — специализированное устройство из стеклонаполненного полипропилена для герметизации устья скважины с обсадной трубой диаметром 110-133 мм и напорной трубой диаметром 25 мм. Выдерживает вес подвешенного насосного оборудования до 200 кг, защищает скважину от проникновения поверхностных вод, грунтовых вод и посторонних предметов.
Технические характеристики
- Модель: VALFEX VF.ОГСП.110.133 DN 25
- Диаметр обсадной трубы: 110-133 мм (наружный)
- Диаметр напорной трубы: 25 мм (DN 25)
- Материал: стеклонаполненный полипропилен
- Грузоподъемность: до 200 кг
- Диаметр электрокабеля: 7-11 мм (оболочка)
- Количество проводников кабеля: до 4 жил
- Сечение проводников: до 2.5 мм²
- Рабочая температура: от -30°C до +50°C
- Устойчивость: не подвержен коррозии
- Цвет: синий или серый (зависит от партии)
Особенности и преимущества
- Стеклонаполненный полипропилен — высокопрочный пластик, не ржавеет, не гниет, служит 50+ лет
- Грузоподъемность 200 кг — надежно удерживает погружной насос с трубой и кабелем на глубине до 100 метров
- Универсальный диаметр 110-133 мм — подходит к большинству обсадных труб частных скважин
- Герметизация устья — полностью исключает попадание грунтовых вод, мусора, насекомых, грызунов в скважину
- Ввод напорной трубы DN 25 — стандартный диаметр для подачи воды от насоса в дом
- Кабельный ввод — резиновое уплотнение для электрокабеля насоса диаметром 7-11 мм
- Простой монтаж — установка за 30-40 минут без сварки и специального инструмента
- Легкий демонтаж насоса — при необходимости ремонта или замены
Назначение и функции
Оголовок скважинный ОГСП выполняет следующие задачи:
- Герметизация устья скважины — предотвращает проникновение загрязнений
- Подвес насоса — удерживает погружной насос на тросе или трубе
- Ввод напорной трубы — герметичный проход трубы 25 мм от насоса к водопроводу
- Ввод электрокабеля — герметичный проход кабеля питания насоса
- Защита от замерзания — в комплекте с утеплением предотвращает промерзание устья зимой
- Упрощение обслуживания — быстрый доступ к насосу при необходимости

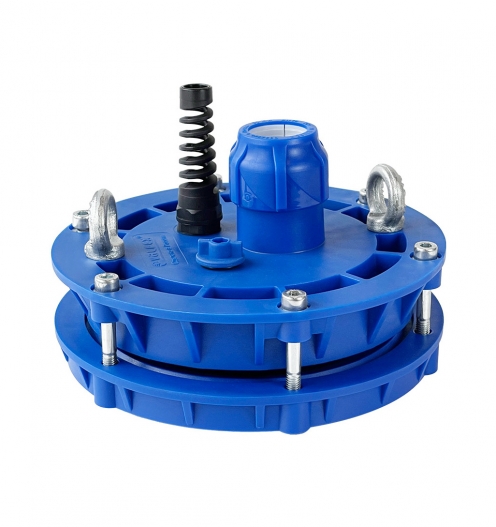

Конструкция оголовка
Устройство VALFEX ОГСП110-133/25:
- Нижний фланец — крепится к обсадной трубе, диаметр 110-133 мм
- Верхняя крышка — герметично закрывает устье скважины
- Резиновое кольцо — обеспечивает герметичность соединения фланца и крышки
- Штуцер для напорной трубы — ввод трубы DN 25 с уплотнением
- Кабельный ввод — резиновая втулка для герметичного прохода электрокабеля
- Рым-болт или проушина — для крепления троса или цепи подвеса насоса
- Стяжные болты — крепление крышки к фланцу (обычно 4-6 шт)
Применение
Оголовок VALFEX ОГСП110-133/25 используется для:
- Герметизации частных артезианских скважин глубиной 20-150 метров
- Установки погружных насосов Grundfos, Wilo, Pedrollo, Джилекс мощностью до 1.5 кВт
- Защиты скважины от попадания поверхностных вод после паводков
- Предотвращения загрязнения водоносного горизонта
- Организации водоснабжения загородного дома, дачи
- Монтажа систем полива из скважины
- Обустройства скважин в кессонах и приямках
Совместимые обсадные трубы
Оголовок подходит для труб:
- ПНД (полиэтилен низкого давления) — диаметр 110 мм, 125 мм, 133 мм
- ПВХ (поливинилхлорид) — диаметр 110 мм, 125 мм
- Стальные трубы — наружный диаметр 114 мм, 127 мм, 133 мм (с переходником)
- Асбестоцементные трубы — диаметр 100 мм (с уплотнительным кольцом), 150 мм (близко к верхнему пределу)
Совместимые насосы
При грузоподъемности 200 кг оголовок удерживает:
- Погружной насос весом до 20 кг (большинство бытовых моделей)
- Напорная труба ПНД 25 мм длиной до 100 метров (вес около 30-40 кг)
- Электрокабель 3x2.5 мм² длиной до 100 метров (вес около 15-20 кг)
- Трос нержавеющий для страховки насоса
- Запас прочности — в 2-3 раза для надежности
Инструкция по установке
- Шаг 1: Обрежьте обсадную трубу строго горизонтально на высоте 30-50 см от уровня пола кессона
- Шаг 2: Очистите торец трубы от грязи, заусенцев
- Шаг 3: Наденьте нижний фланец оголовка на обсадную трубу
- Шаг 4: Установите резиновое уплотнительное кольцо в паз фланца
- Шаг 5: Пропустите напорную трубу 25 мм через штуцер крышки оголовка
- Шаг 6: Пропустите электрокабель через кабельный ввод крышки
- Шаг 7: Опустите насос в скважину на нужную глубину (по паспорту)
- Шаг 8: Закрепите трос насоса на рым-болте крышки оголовка
- Шаг 9: Установите крышку на фланец, затяните болты крест-накрест равномерно
- Шаг 10: Затяните уплотнения напорной трубы и кабеля
- Шаг 11: Проверьте герметичность — визуально осмотрите все соединения
Рекомендации по эксплуатации
- Ежегодно осматривайте оголовок на предмет трещин и повреждений
- Проверяйте затяжку болтов крышки — при вибрации они могут ослабеть
- Утепляйте оголовок на зиму, если кессон не отапливается
- Не превышайте грузоподъемность 200 кг — учитывайте вес насоса, трубы, кабеля
- При замене насоса проверяйте состояние резиновых уплотнений
- Используйте страховочный трос из нержавейки, а не только напорную трубу
- Не допускайте ударов по оголовку — полипропилен может треснуть на морозе
- Смазывайте резиновые уплотнения силиконовой смазкой при монтаже
Преимущества полипропилена перед металлом
- Не ржавеет — срок службы 50+ лет против 10-15 лет у стального
- Легче — удобнее монтаж, не утяжеляет конструкцию кессона
- Дешевле — в 2-3 раза доступнее стальных аналогов
- Химически стойкий — не разрушается от агрессивных грунтовых вод
- Диэлектрик — не проводит электричество, безопаснее
- Не требует покраски — сохраняет вид десятилетиями
Отличия ОГСП110-133/25 от ОГСП110-133/32
- DN 25 (эта модель) — для напорной трубы 25 мм (¾ дюйма), насосы до 3-4 м³/ч
- DN 32 — для напорной трубы 32 мм (1 дюйм), насосы 4-6 м³/ч
- Выбор: Для бытовых насосов до 1.5 кВт достаточно DN 25, для мощных насосов 2-3 кВт нужен DN 32
Комплектация
- Нижний фланец для обсадной трубы 110-133 мм
- Верхняя крышка с штуцером DN 25 и кабельным вводом
- Резиновое уплотнительное кольцо
- Комплект стяжных болтов с гайками
- Рым-болт или проушина для подвеса насоса
- Инструкция по монтажу
Примечание: Напорная труба, электрокабель, насос, трос приобретаются отдельно.
Дополнительные аксессуары
Для полного обустройства скважины потребуются:
- Кессон пластиковый или металлический — для защиты устья от промерзания
- Утеплитель — минеральная вата или пенополистирол для оголовка
- Трос нержавеющий — диаметр 3-4 мм для страховки насоса
- Хомуты — для крепления кабеля к напорной трубе
- Обратный клапан — устанавливается на насос для предотвращения оттока воды
Признаки необходимости замены оголовка
- Трещины в корпусе — появляются от ударов или перегрузки
- Износ резинового кольца — потеря герметичности, вода в кессоне
- Деформация штуцера напорной трубы — протечки
- Коррозия металлических болтов — затрудненный демонтаж
- Разрушение кабельного ввода — попадание воды в скважину
Сравнение с другими производителями
- VALFEX (эта модель) — российское производство, оптимальное соотношение цена/качество
- Джилекс — аналогичные характеристики, чуть дороже
- Unipump — бюджетный вариант, меньше срок службы
- Wilo — премиум, дороже в 2 раза
Оголовок скважинный VALFEX ОГСП110-133/25 — надежное решение для обустройства частной скважины. В наличии в магазине СтройРем в Нижнем Новгороде. Доставка по городу и области. Гарантия производителя.
