Муфта 40мм Б VALFEX
Муфта полипропиленовая 40 мм VALFEX PN25 в Нижнем Новгороде

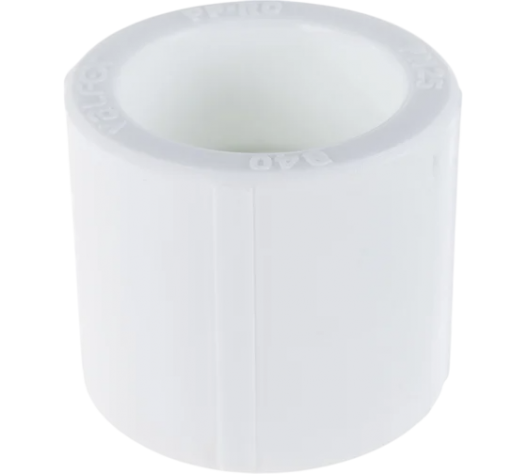

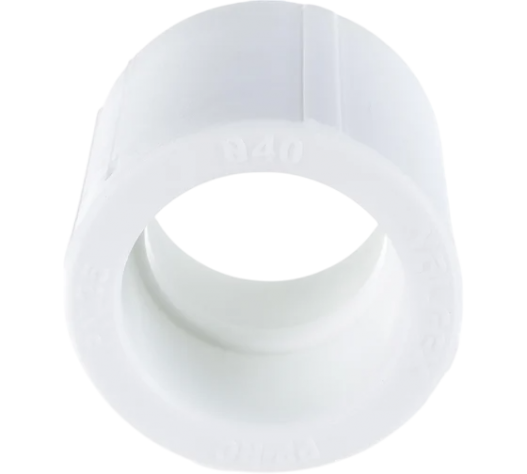

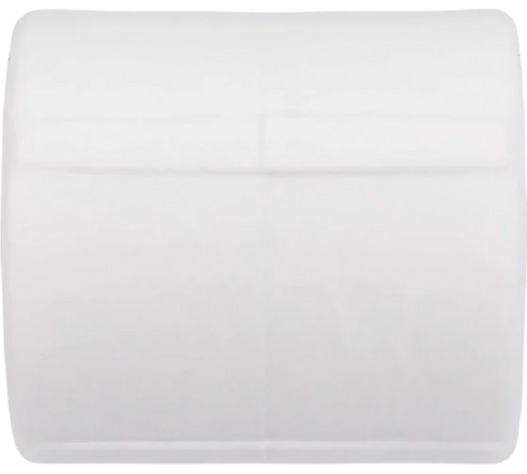

Муфта полипропиленовая VALFEX 40 мм — это соединительный фитинг для монтажа трубопроводов из PPR труб методом полифузной (диффузионной) сварки. Производитель VALFEX — лидер российского рынка полипропиленовых систем с 2015 года, обеспечивает европейское качество продукции по стандарту ГОСТ 32415-2013.
Назначение и применение
Муфта соединительная 40 мм применяется в следующих системах:
- Магистральное холодное водоснабжение в многоквартирных домах
- Горячее водоснабжение с температурой до +95°C
- Системы центрального и автономного отопления
- Обвязка котельного оборудования, бойлеров, гидроаккумуляторов
- Коллекторные системы распределения теплоносителя
- Технологические трубопроводы промышленных объектов
- Системы полива, орошения и водоподготовки большой производительности
Диаметр 40 мм обеспечивает высокую пропускную способность и применяется на магистральных участках, стояках многоквартирных домов, подводах к котлам и распределительным коллекторам. Муфта позволяет соединять две трубы одинакового диаметра в прямую линию без изменения направления потока.
Технические характеристики
- Диаметр: 40 мм (внутренний диаметр раструба под трубу Ø40)
- Тип соединения: раструбное под полифузную сварку
- Материал: полипропилен PPR-80 (рандом-сополимер тип 3)
- Номинальное давление: PN25 (25 бар при температуре +20°C)
- Рабочая температура: от -10°C до +95°C
- Кратковременная температура: до +110°C (не более 100 часов в год)
- Температура сварки: 260°C (установка на терморегуляторе паяльника)
- Время нагрева: 12 секунд (по технологической таблице VALFEX)
- Время фиксации: 6 секунд (выдержка без движения после соединения)
- Время охлаждения: 6 минут до следующей операции
- Глубина сварки: 21 мм (отметка на трубе перед нагревом)
- Пропускная способность: до 2,5 м³/час при скорости 1 м/с
- Срок службы: 50 лет при соблюдении условий эксплуатации
- Гарантия производителя: 10 лет
- Страна производства: Россия (завод VALFEX)
Преимущества муфт VALFEX
- Монолитное соединение: сварка создаёт единую молекулярную структуру — соединение прочнее самой трубы, исключены протечки
- Немецкие технологии: производство на экструзионных линиях Battenfeld-Cincinnati с точностью геометрии ±0,1 мм
- Трёхступенчатый контроль: входной контроль сырья, почасовой контроль производственного процесса, испытания готовой продукции на разрыв и герметичность
- Первичный PPR-80: использование только чистого полипропилена без вторичной переработки обеспечивает стабильные свойства на весь срок службы
- Устойчивость к коррозии: полипропилен не ржавеет, не зарастает отложениями, не реагирует с хлором, кислотами и щелочами в воде
- Низкое гидросопротивление: гладкая внутренняя поверхность минимизирует потери давления, коэффициент шероховатости 0,007 мм
- Температурная стабильность: выдерживает регулярные циклы нагрева-охлаждения без деформации и потери свойств
- Простота монтажа: сварка занимает 18 секунд (12+6), не требует высокой квалификации
- Экологичность: одобрено для питьевой воды, сертифицировано Роспотребнадзором
- Лидер рынка: VALFEX — №1 по продажам полипропиленовых систем в России 10 лет подряд (2015-2024)
Рейтинг продукции VALFEX на строительных площадках и в отзывах монтажников — 4,7-5,0 из 5 баллов. Отмечают стабильное качество, лёгкую сварку, отсутствие брака.
Монтаж и установка
Для монтажа муфты полипропиленовой VALFEX 40 мм выполните следующие шаги:
- Подготовка инструмента: понадобится паяльник для PPR труб мощностью не менее 1500 Вт с насадками Ø40 (дорн и гильза), труборез, рулетка, торцеватель, маркер
- Нагрев паяльника: установите терморегулятор на 260°C, дождитесь зелёного индикатора готовности (занимает 10-15 минут)
- Резка трубы: отрежьте трубу труборезом строго перпендикулярно оси, проверьте угольником перпендикулярность торца
- Подготовка торца: торцевателем снимите наружную фаску 1-2 мм под углом 15° для лёгкого входа в муфту. Если труба армированная алюминием — зачистите торцеватель-шейвером на глубину 21 мм, удалите фольгу полностью
- Разметка глубины: отмерьте от торца 21 мм и нанесите маркером чёткую отметку
- Обезжиривание: протрите насухо свариваемые поверхности безворсовой тканью, удалите пыль, влагу, масляные загрязнения
- Одновременный нагрев: наденьте муфту на дорн паяльника до упора, одновременно вставьте трубу в гильзу строго на глубину 21 мм (до отметки)
- Выдержка нагрева: держите обе детали на паяльнике ровно 12 секунд, не проворачивайте и не давите с усилием
- Быстрое соединение: снимите муфту и трубу с паяльника, быстрым прямолинейным движением вставьте трубу в муфту до отметки (на это есть 3-4 секунды)
- Фиксация: удерживайте соединение строго неподвижно 6 секунд, не допускайте смещения по оси или малейшего проворота
- Охлаждение: оставьте соединение на воздухе на 6 минут до полного остывания перед следующей операцией или нагрузкой
- Контроль качества: осмотрите сварной валик — он должен быть равномерным по всему периметру, высотой 1,5-2,5 мм, без впадин, наплывов и перекосов
Критически важные требования:
- Минимальная температура воздуха при монтаже — не ниже +5°C. При температуре ниже +10°C увеличивайте время нагрева на 50%
- Категорически запрещена сварка при минусовой температуре — полипропилен становится хрупким, соединение будет ненадёжным
- Любой проворот деталей в момент соединения или в период фиксации разрушает молекулярную диффузию — такой шов потечёт под давлением
- Насадки паяльника должны быть идеально чистыми с тефлоновым покрытием без нагара — это критично для равномерного прогрева
- Перед пуском системы выдерживайте минимум 1 час после последней сварки для полной кристаллизации полимера
- При скрытой прокладке (в бетонной стяжке, штробах, за гипсокартоном) обязательна опрессовка давлением 1,5×Pраб в течение 30 минут с визуальным контролем всех швов
Особенности сварки армированных труб диаметром 40 мм
Если используются армированные PPR трубы:
- Армирование алюминиевой фольгой: обязательна зачистка торца на глубину сварки 21 мм специальным торцевателем-шейвером. Алюминий должен быть удалён полностью, иначе не будет диффузии полимера и соединение потечёт. После зачистки осмотрите торец — металла не должно быть видно
- Армирование стекловолокном: зачистка не требуется, сварка производится как с обычной трубой. Стекловолокно не мешает диффузии полипропилена
- Качество зачистки: проверьте, чтобы на зачищенном участке не осталось фрагментов фольги — используйте лупу при необходимости
Расчёт количества муфт для проекта
Для расчёта количества муфт VALFEX 40 мм учитывайте следующее:
- Одна муфта соединяет два отрезка трубы встык в прямую линию
- Стандартная длина PPR трубы в бухте — 4 метра, для участков более 4 м нужны муфты наращивания
- При использовании угольников, тройников, переходников количество прямых муфт уменьшается
- Закладывайте запас 20% на случай ошибок при сварке (перегрев, недогрев, проворот) или изменения проектной схемы
Пример расчёта: для обвязки котельной частного дома площадью 200 м² с магистралью отопления 50 метров потребуется 10-12 муфт для прямых участков плюс 2-3 запасные.
Пропускная способность трубы Ø40 мм
Теоретическая пропускная способность при различных скоростях потока:
- При скорости 0,5 м/с: 1,25 м³/час (оптимально для отопления)
- При скорости 1,0 м/с: 2,5 м³/час (рекомендуемая скорость)
- При скорости 1,5 м/с: 3,75 м³/час (максимум для водоснабжения)
- При скорости 2,0 м/с: 5,0 м³/час (не рекомендуется — шум и эрозия)
Для систем отопления оптимальна скорость 0,5-1,0 м/с (низкий уровень шума), для холодного водоснабжения допустимо до 1,5 м/с.
Совместимость с другими производителями
Муфты VALFEX 40 мм совместимы с полипропиленовыми трубами следующих брендов:
- РосТурПласт (RTP) — полная совместимость по геометрии и составу материала
- Pro Aqua — совместимы трубы PN20 и PN25 при одинаковой толщине стенки
- Valtec — совместимы при соблюдении стандартных размеров
- FDplast (Чехия) — совместимы трубы по стандарту DIN 8077/8078
- Banninger, Aquatherm (Германия) — совместимы при условии соответствия DIN
Важная рекомендация: для максимальной надёжности и сохранения гарантии используйте фитинги и трубы одного производителя — это гарантирует идентичность состава полимера и правильную диффузию при сварке.
Где купить в Нижнем Новгороде
Муфта полипропиленовая VALFEX 40 мм PN25 всегда в наличии на складе СтройРем в Нижнем Новгороде. Наши преимущества:
- Официальный дилер VALFEX: прямые поставки с завода, гарантируем подлинность продукции
- Конкурентные цены: минимальная торговая наценка, скидки от 10 штук, оптовые цены для крупных объектов
- Быстрая доставка: курьером в день заказа при оформлении до 15:00, стоимость от 300 рублей по Нижнему Новгороду и области
- Самовывоз: забрать товар можно в течение часа после подтверждения оплаты, адрес склада уточняйте у менеджера
- Полный ассортимент: все диаметры фитингов и труб VALFEX, инструмент для монтажа (паяльники от 1500 Вт, труборезы, торцеватели, шейверы)
- Профессиональная консультация: помощь в расчёте материалов, подбор оптимальной схемы разводки, рекомендации по монтажу
- Работа с юридическими лицами: полный пакет документов (счёт, УПД, сертификаты), отсрочка платежа для постоянных клиентов
Для заказа звоните по телефону или оформляйте заявку на сайте. Менеджер свяжется с вами в течение 15 минут для уточнения деталей и согласования доставки.
