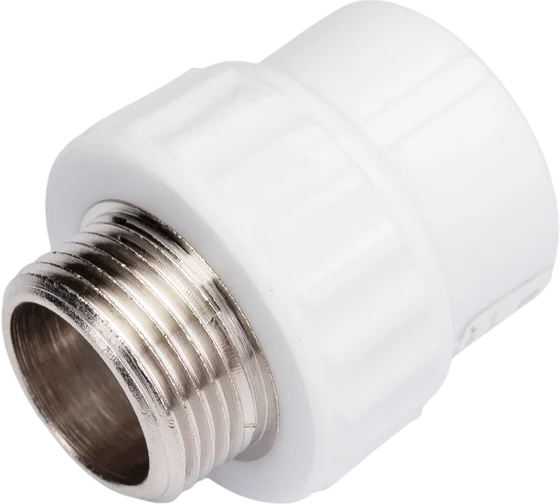

Муфта переходная 20х3/4" НР Б VALFEX

Муфта переходная 20х3/4" НР VALFEX в Нижнем Новгороде

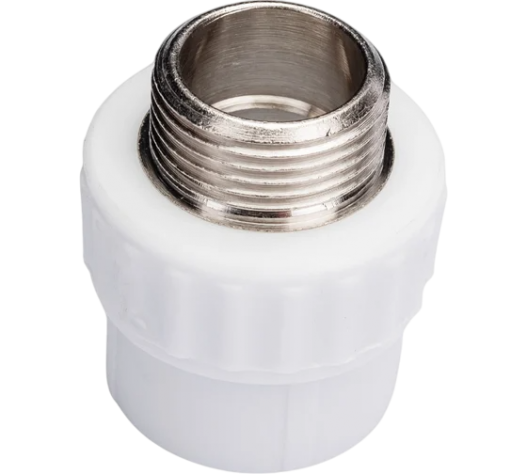

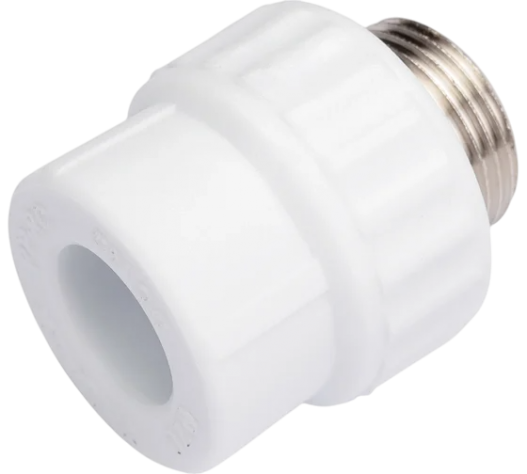

Муфта переходная VALFEX 20х3/4" НР — это комбинированный фитинг премиум-класса для надёжного соединения полипропиленовых труб диаметром 20 мм с металлическим оборудованием резьбового типа 3/4 дюйма. Конструкция муфты включает полипропиленовый раструб для полифузной сварки и запрессованную латунную вставку с точно нарезанной наружной резьбой.

Назначение и применение

Комбинированная муфта VALFEX 20х3/4" НР применяется для следующих задач:

• Подключение трубопроводов к радиаторам отопления, конвекторам, полотенцесушителям
• Монтаж приборов учёта воды (счётчиков) на полипропиленовую разводку
• Установка запорной арматуры — шаровых кранов, вентилей, задвижек
• Подключение фильтров грубой и тонкой очистки воды
• Обвязка насосного оборудования — циркуляционных насосов, насосных станций
• Подключение расширительных баков, гидроаккумуляторов, мембранных баков
• Установка манометров, термометров, датчиков давления
• Соединение с гибкими подводками для раковин, унитазов, стиральных машин
• Подключение бойлеров косвенного нагрева, водонагревателей проточного типа
• Переход на металлопластиковые трубы через компрессионные фитинги

Резьба 3/4" (ДУ20) является стандартом для большинства сантехнического оборудования бытового и промышленного назначения. Муфта VALFEX обеспечивает герметичное соединение без необходимости использования переходных адаптеров.

Технические характеристики

• Диаметр раструба: 20 мм (под PPR трубу Ø20)
• Размер резьбы: 3/4" (DN20) наружная резьба (НР)
• Тип резьбы: коническая BSP (British Standard Pipe)
• Материал корпуса: полипропилен PPR-80 рандом-сополимер (тип 3)
• Материал вставки: латунь CW617N (58% Cu, 39% Zn, 3% Pb)
• Покрытие резьбы: никелирование толщиной 8-12 мкм
• Тип соединения PPR: раструбное под полифузную диффузионную сварку
• Номинальное давление: PN25 (25 бар при температуре +20°C)
• Рабочая температура: от -10°C до +95°C (постоянная)
• Кратковременная температура: до +110°C (не более 100 часов в год)
• Максимальная температура: до +120°C (аварийные режимы, кратковременно)
• Температура сварки: 260°C (настройка паяльника для PPR части)
• Время нагрева: 6 секунд (по технологической таблице для Ø20)
• Время фиксации: 6 секунд (выдержка в неподвижном состоянии)
• Время охлаждения: 3 минуты до следующего монтажа
• Глубина сварки: 14 мм (отметка на трубе перед нагревом)
• Усилие запрессовки: более 500 кг (латунь не выдавливается)
• Срок службы: 50 лет при соблюдении условий эксплуатации
• Гарантия производителя: 10 лет на герметичность соединения
• Страна производства: Россия (завод VALFEX, Московская область)
• Стандарты: ГОСТ 32415-2013, DIN 8077, DIN 8078

Конструкция и технология производства

Муфта переходная VALFEX изготавливается по следующей технологии:

1. Литьё полипропиленового корпуса: расплав PPR-80 впрыскивается в металлическую форму при давлении 1200-1500 бар
2. Изготовление латунной вставки: латунный пруток обрабатывается на станках ЧПУ, нарезается резьба, наносится никелевое покрытие
3. Запрессовка: латунная вставка разогревается до 200-220°C и запрессовывается в полипропиленовый корпус
4. Остывание: при остывании полипропилен сжимается и плотно обжимает латунь, создавая монолитное соединение
5. Контроль качества: проверка герметичности при давлении 40 бар (1,6×Pном), контроль геометрии, визуальный осмотр

Уникальность технологии VALFEX заключается в использовании термической запрессовки вместо клеевого соединения. Это гарантирует долговечность и исключает расслоение при температурных колебаниях.

Преимущества муфт VALFEX

• Монолитность конструкции: латунная вставка и полипропилен образуют единое целое, исключены протечки на стыке
• Немецкое оборудование: производство на термопластавтоматах Battenfeld-Cincinnati с точностью ±0,1 мм
• Качество латуни CW617N: сплав устойчив к децинкификации (выщелачиванию цинка), не разрушается в агрессивной воде
• Никелированная резьба: покрытие защищает от коррозии, облегчает закручивание, увеличивает срок службы
• Чистое сырьё PPR-80: использование первичного полипропилена без вторичной переработки гарантирует стабильные свойства
• Высокая термостойкость: латунная вставка выдерживает температуру до +150°C, подходит для высокотемпературных систем отопления
• Трёхступенчатый контроль: входной контроль сырья, почасовой контроль производства, приёмочные испытания готовой продукции
• Экологическая безопасность: материалы сертифицированы для питьевой воды, не выделяют токсичных веществ
• Рыночный лидер: VALFEX занимает первое место по объёму продаж PPR систем в России с 2015 года
• Высокий рейтинг: оценка 4,8-5,0 из 5 баллов на торговых площадках по отзывам монтажников

Монтаж и установка

Для монтажа муфты переходной VALFEX 20х3/4" НР следуйте пошаговой инструкции:

1. Подготовка инструмента: паяльник для PPR труб с насадками Ø20 мм (дорн и гильза), труборез, торцеватель, разводной ключ 24 мм, рулетка, маркер
2. Нагрев паяльника: установите температуру 260°C на терморегуляторе, дождитесь индикации готовности (обычно 10-15 минут)
3. Резка трубы: отрежьте PPR трубу труборезом строго перпендикулярно оси, чтобы торец был ровным без скосов и заусенцев
4. Снятие фаски: снимите торцевателем наружную фаску под углом 15° на глубину 1-2 мм для лёгкого входа трубы в муфту
5. Разметка глубины: отметьте маркером на трубе глубину сварки 14 мм от торца
6. Обезжиривание: протрите свариваемые поверхности сухой безворсовой тканью, удалите пыль, грязь и влагу
7. Одновременный нагрев: наденьте муфту раструбом на дорн паяльника до упора, одновременно вставьте трубу в гильзу на глубину 14 мм
8. Выдержка нагрева: держите детали на паяльнике ровно 6 секунд, не проворачивая, не надавливая и не смещая
9. Быстрое соединение: снимите муфту и трубу с паяльника одновременно, быстро вставьте трубу в раструб муфты до отметки 14 мм без вращения
10. Фиксация: удерживайте соединение в неподвижном состоянии ровно 6 секунд, не допускайте смещения или проворота
11. Охлаждение: оставьте соединение на воздухе на 3 минуты до полного остывания перед переходом к резьбовой части
12. Подготовка резьбы: намотайте на внутреннюю резьбу ответного фитинга льняную подмотку или ФУМ-ленту по часовой стрелке (по направлению закручивания)
13. Закручивание: накрутите муфту на резьбу вручную до упора, затяните разводным ключом на 1-1,5 оборота
14. Контроль затяжки: используйте два ключа — один удерживает корпус муфты, второй закручивает ответный элемент
15. Проверка герметичности: проведите пробный пуск воды, проверьте отсутствие протечек на резьбовом соединении

Важные требования безопасности:

• Не нагревайте латунную часть муфты — это разрушает запрессовку и может вызвать протечку
• Резьбовое соединение выполняйте только после полного остывания сварного шва (минимум 3 минуты)
• Не перетягивайте резьбу чрезмерным усилием — латунная вставка может провернуться в полипропиленовом корпусе
• При монтаже в труднодоступных местах (за стеной, в стяжке) сначала накрутите муфту на оборудование, затем приварите трубу
• Минимальная температура монтажа +5°C — при более низкой температуре увеличивается хрупкость полипропилена
• Перед скрытой прокладкой проведите опрессовку системы при давлении 1,5×Pраб (37,5 бар) в течение 30 минут

Где купить в Нижнем Новгороде

Муфту переходную VALFEX 20х3/4" НР вы можете купить в магазине СтройРем в Нижнем Новгороде. Мы являемся официальным дилером VALFEX и предлагаем полный ассортимент полипропиленовых фитингов для систем водоснабжения и отопления.

Преимущества покупки в СтройРем:

• Гарантия оригинальности — продукция поступает напрямую с завода VALFEX
• Конкурентные цены — минимальные наценки благодаря прямым поставкам
• Большой склад — более 5000 позиций фитингов и труб в наличии
• Быстрая доставка — по Нижнему Новгороду в день заказа, по области в течение 1-2 дней
• Профессиональные консультации — помощь в подборе комплектующих, расчёт количества материалов
• Оптовые скидки — для монтажных организаций, строительных компаний, управляющих компаний
• Сертификаты и паспорта — на всю продукцию, помощь в оформлении документов для объектов
• Удобная оплата — наличными, банковской картой, безналичный расчёт для юридических лиц

Наши специалисты помогут подобрать оптимальное решение для вашей задачи, проконсультируют по технологии монтажа, предложат альтернативные варианты при необходимости. Осуществляем комплексные поставки для объектов любой сложности — от частного дома до многоквартирного жилого комплекса. Работаем с физическими и юридическими лицами.
