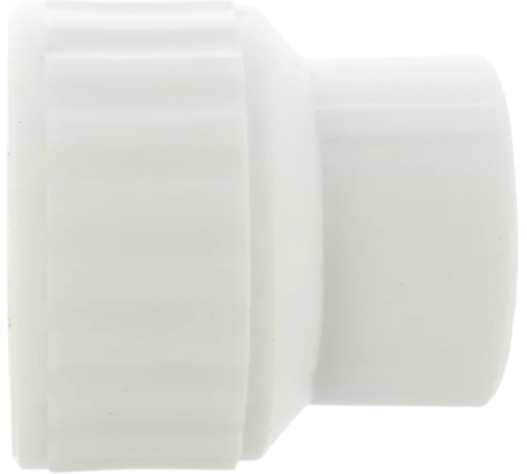

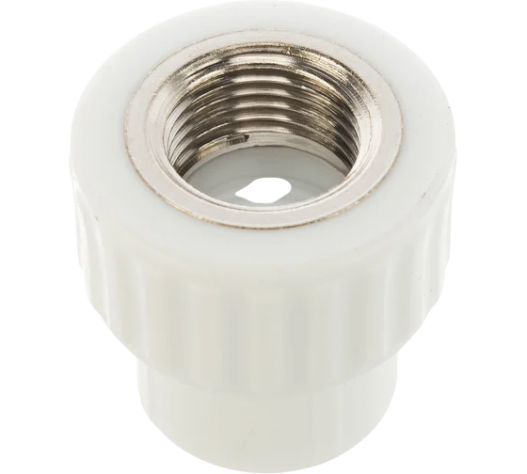

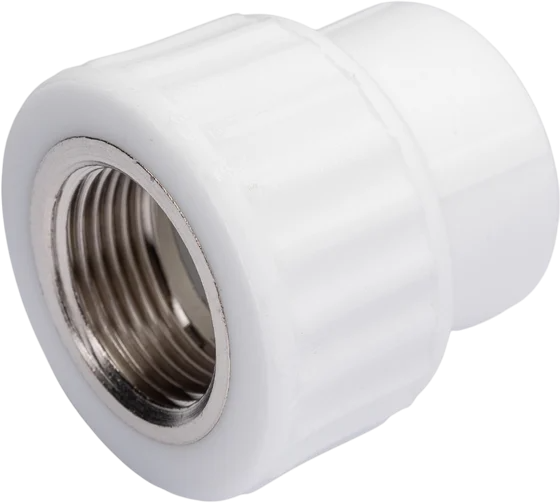

Муфта переходная 20х3/4" ВР Б VALFEX
Муфта переходная 20х3/4" ВР Б VALFEX
Муфта переходная 20х3/4" ВР Б VALFEX представляет собой комбинированный сантехнический фитинг, предназначенный для соединения полипропиленовой трубы диаметром 20 мм с металлическими элементами, имеющими наружную резьбу 3/4 дюйма. Конструкция изделия включает полипропиленовый корпус с раструбом под сварку и армированную латунную резьбовую вставку с внутренней резьбой.
Данный типоразмер муфты является универсальным переходником для интеграции современных полипропиленовых трубопроводов с традиционным сантехническим оборудованием и арматурой. Резьба 3/4 дюйма - один из наиболее распространенных стандартов в водопроводной технике, что делает фитинг чрезвычайно востребованным при монтаже систем любой сложности.
Фитинги VALFEX производятся из полипропилена рандом-сополимера третьего типа (PPR-3) с использованием высокоточного литья под давлением. Латунные вставки марки CW617N запрессовываются в корпус при высокой температуре, что создает надежное неразъемное соединение без риска расслоения или протечек.
Технические характеристики
- Размер под сварку: 20 мм (наружный диаметр ППР трубы)
- Размер резьбы: 3/4 дюйма (DN20) внутренняя
- Материал корпуса: полипропилен PPR тип 3
- Материал вставки: латунь CW617N, никелированная
- Тип резьбы: внутренняя коническая BSP (British Standard Pipe)
- Номинальное давление: PN20 (20 бар при 20°C)
- Максимальная температура: +95°C в постоянном режиме
- Пиковая температура: до +110°C (допустимо до 100 часов/год)
- Глубина сварки: 14-16 мм
- Производитель: VALFEX
- Срок службы: более 50 лет
Применение
Муфта переходная 20х3/4" ВР широко используется в жилищном строительстве для подключения полипропиленовых стояков и разводок к различным видам сантехнической арматуры. Резьба 3/4 дюйма является стандартной для большинства шаровых кранов, фильтров, счетчиков воды, регуляторов давления, используемых в частных домах и квартирах.
Фитинг применяется при монтаже коллекторных систем водоснабжения, где требуется подключение множества ответвлений к общему распределителю. Также муфта незаменима при установке бойлеров косвенного нагрева, накопительных водонагревателей, гидроаккумуляторов насосных станций.
В системах отопления комбинированный фитинг используется для подключения циркуляционных насосов, трехходовых клапанов, группы безопасности котла, расширительных баков. Полипропиленовая часть обеспечивает низкие теплопотери и бесшумность работы, а латунная вставка - надежное резьбовое соединение с оборудованием.
Благодаря стойкости полипропилена к агрессивным средам муфта может применяться не только в системах питьевого водоснабжения, но и в технологических трубопроводах, транспортирующих химические растворы, антифризы, техническую воду с повышенным содержанием хлора.
Преимущества
- Универсальный размер резьбы 3/4" - совместимость с большинством арматуры
- Армированная латунная вставка - исключает разрушение резьбовой части
- Качественный PPR-3 - химическая стойкость и долговечность
- Никелированное покрытие латуни - защита от коррозии и потемнения
- Точная резьба BSP - герметичное соединение с минимумом подмотки
- Низкая теплопроводность - отсутствие конденсата на поверхности
- Простота монтажа - стандартная технология сварки ППР
- Широкий температурный диапазон - от холодной воды до высокотемпературного отопления
- Экологичность - материал сертифицирован для питьевой воды
- Оптимальная цена - доступное решение для профессионалов и DIY
Монтаж
Монтаж муфты начинается с подготовки полипропиленовой трубы. Труба обрезается перпендикулярно оси специальным труборезом (роликовым или ножничным). Использование ножовки не рекомендуется из-за риска получения неровного среза и попадания стружки внутрь трубы.
С наружной поверхности трубы снимается фаска глубиной 2-3 мм под углом 15-30 градусов. Это необходимо для предотвращения задирания расплавленного полипропилена внутрь трубы при сварке. Торец обезжиривается спиртом или специальным очистителем и размечается риской на глубину сварки 14-16 мм.
Сварочный аппарат для полипропилена (паяльник, утюг) нагревается до рабочей температуры 260°C. После достижения температуры труба и муфта одновременно надеваются на нагревательные насадки соответствующего диаметра. Время нагрева для диаметра 20 мм - 5 секунд согласно технологической карте.
После нагрева детали быстро снимаются с насадок и соединяются плавным прямолинейным движением до упора по метке. Проворачивание деталей категорически запрещено - это приводит к образованию складок расплава и негерметичности шва. Соединение удерживается в неподвижном состоянии 10-15 секунд до первичной кристаллизации.
После полного остывания сварного шва (2-3 минуты) выполняется резьбовое соединение. Уплотнение резьбы производится льняной нитью с герметизирующей пастой (Unipak, Multipak) или современной сантехнической нитью (Tangit Uni-Lock). Подмотка наматывается по часовой стрелке, муфта закручивается вручную, затем дотягивается ключом на 1.5-2 оборота.
Рекомендации по эксплуатации
Полипропиленовые системы с комбинированными фитингами требуют соблюдения определенных правил эксплуатации. Не допускается превышение максимальной рабочей температуры +95°C в непрерывном режиме - это может привести к деформации полипропилена и нарушению герметичности резьбового соединения.
При монтаже системы отопления необходимо предусмотреть компенсаторы температурного расширения (П-образные компенсаторные петли или сильфонные компенсаторы). Линейное расширение полипропилена составляет 0.15 мм на метр трубы при нагреве на 10°C, что может вызвать значительные напряжения в жестко закрепленной системе.
Рекомендуется использовать специальные крепления для полипропиленовых труб с плавающими хомутами, которые позволяют трубе свободно перемещаться в продольном направлении. Жесткая фиксация допустима только в точках установки комбинированных фитингов для предотвращения их проворачивания.
При эксплуатации системы следует избегать гидравлических ударов - резких скачков давления при быстром закрытии запорной арматуры. Для защиты от гидроударов рекомендуется установка редукторов давления и демпфирующих устройств. Регулярно проверяйте резьбовые соединения на предмет протечек, особенно в первый год эксплуатации.
Где купить в Нижнем Новгороде
Муфту переходную 20х3/4" ВР Б VALFEX вы можете купить в магазине СтройРем в Нижнем Новгороде. Мы специализируемся на поставках качественных материалов для монтажа инженерных систем и предлагаем широчайший ассортимент полипропиленовых труб и фитингов. Наши цены конкурентны с такими магазинами как РЕМ52, Сатурн и САКСЭС, а качество обслуживания - выше.
В наличии всегда представлены популярные типоразмеры комбинированных муфт, уголков, тройников VALFEX и других проверенных производителей. Предоставляем полный комплект сопутствующих материалов - ленту ФУМ, сантехническую нить, герметизирующие пасты, инструмент для сварки полипропилена.
Наши специалисты-консультанты помогут рассчитать необходимое количество материалов для вашего объекта, подберут оптимальные решения с учетом особенностей проекта. Предоставляем техническую поддержку на всех этапах - от проектирования до пуско-наладки системы. Работаем как с частными лицами, так и со строительными организациями.
Осуществляем оперативную доставку по Нижнему Новгороду и области. Для монтажных бригад и оптовых покупателей действует накопительная система скидок. Принимаем оплату любым удобным способом - наличными, картой, по безналичному расчету. Заказывайте на сайте с доставкой или приезжайте в наш магазин - будем рады видеть вас!
