Муфта переходная 25х3/4" НР Б VALFEX

Муфта переходная 25х3/4" НР VALFEX в Нижнем Новгороде

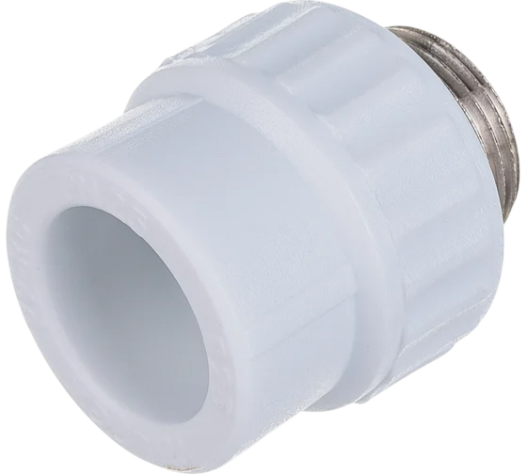

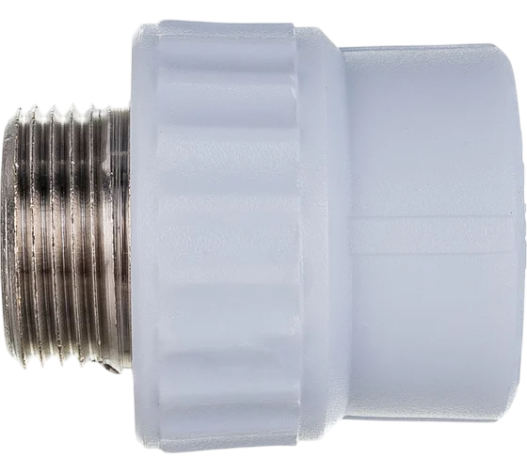

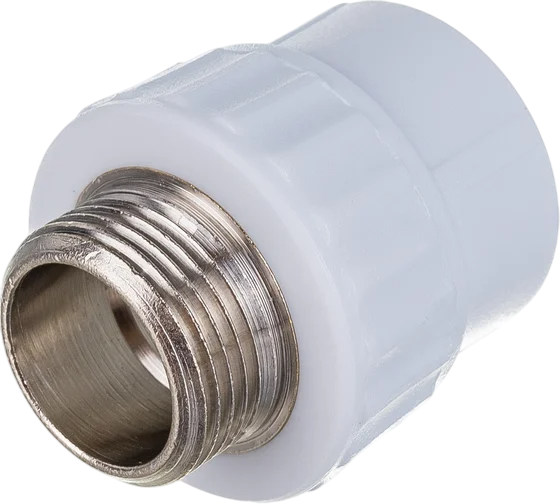

Муфта переходная VALFEX 25х3/4" НР — это универсальный комбинированный фитинг профессионального уровня для надёжного соединения полипропиленовых труб диаметром 25 мм с металлическим оборудованием, имеющим внутреннюю резьбу 3/4 дюйма. Муфта состоит из высокопрочного полипропиленового корпуса с раструбом для полифузной сварки и запрессованной латунной вставки марки CW617N с точно нарезанной наружной резьбой (НР).

Назначение и применение

Комбинированная муфта VALFEX 25х3/4" НР является ключевым элементом в следующих системах:

• Подключение радиаторов отопления, конвекторов, тёплых полов к полипропиленовым стоякам и магистралям
• Установка приборов учёта тепловой энергии и воды (счётчиков расхода) на разводку из PPR труб
• Монтаж запорно-регулирующей арматуры — шаровых кранов, вентилей, балансировочных клапанов, терморегуляторов
• Подключение циркуляционных насосов, насосных групп, гидравлических разделителей в системах отопления
• Обвязка котельного оборудования — газовых котлов, твердотопливных котлов, электрокотлов
• Установка расширительных баков, гидроаккумуляторов, мембранных баков компенсации давления
• Подключение фильтров-грязевиков, магнитных фильтров, сетчатых фильтров механической очистки
• Монтаж манометров, термометров, датчиков давления и температуры, автоматики безопасности
• Подключение бойлеров косвенного нагрева, накопительных водонагревателей, проточных нагревателей
• Переход на металлопластиковые трубы, медные трубы через резьбовые фитинги
• Подключение коллекторов распределительных, гребёнок для лучевой разводки

Резьба 3/4" (ДУ20) является промышленным стандартом для большинства сантехнического и отопительного оборудования мощностью от 1 до 25 кВт. Муфта VALFEX с данным типоразмером обеспечивает универсальную совместимость с оборудованием российских, европейских и азиатских производителей.

Технические характеристики

• Диаметр раструба под трубу: 25 мм (для PPR трубы наружным диаметром 25,0±0,3 мм)
• Размер резьбы: 3/4" (DN20, условный проход 20 мм) наружная резьба (НР)
• Тип резьбы: коническая трубная BSP (British Standard Pipe Thread) по ГОСТ 6357-81
• Шаг резьбы: 1,814 мм (14 ниток на дюйм)
• Материал корпуса: полипропилен PPR-80 рандом-сополимер третьего типа по ISO 15874
• Материал резьбовой вставки: латунь марки CW617N по европейскому стандарту EN 12165
• Химический состав латуни: 58-60% меди (Cu), 37-40% цинка (Zn), 2-3% свинца (Pb) для улучшенной обрабатываемости
• Защитное покрытие: гальваническое никелирование толщиной 8-12 микрон по ГОСТ 9.303-84
• Тип соединения PPR стороны: раструбное под полифузную (диффузионную) сварку
• Номинальное рабочее давление: PN25 (25 бар при температуре теплоносителя +20°C)
• Давление при повышенной температуре: 16 бар при +60°C, 10 бар при +80°C, 6 бар при +95°C
• Испытательное давление: 40 бар (коэффициент запаса прочности 1,6×Pном)
• Рабочая температура: от -10°C до +95°C в непрерывном режиме эксплуатации
• Кратковременная температура: до +110°C (не более 100 часов в год, до 1% времени эксплуатации)
• Максимальная аварийная температура: до +120°C (краткосрочные всплески до 5 минут)
• Температура сварки полипропилена: 260°C (настройка терморегулятора паяльника)
• Время технологического нагрева: 7 секунд (по технологической карте VALFEX для диаметра 25 мм)
• Время соединения и фиксации: 6 секунд (выдержка в неподвижном состоянии для кристаллизации)
• Время полного остывания: 3 минуты до возможности механического воздействия
• Глубина сварного раструба: 16 мм (контрольная отметка на трубе перед нагревом)
• Усилие запрессовки латунной вставки: более 600 кг на разрыв (вставка не выдавливается)
• Расчётный срок службы: 50 лет при температуре +20°C и давлении PN25, 25 лет при +95°C
• Гарантийный срок производителя: 10 лет на сохранение герметичности и прочности
• Страна производства: Российская Федерация (завод VALFEX, Московская область, г. Домодедово)
• Соответствие стандартам: ГОСТ 32415-2013 (Трубы и фитинги из полипропилена), DIN 8077, DIN 8078, ISO 15874-2, ISO 15874-3
• Сертификация: санитарно-эпидемиологическое заключение Роспотребнадзора для питьевого водоснабжения

Конструктивные особенности и технология производства

Муфта переходная VALFEX 25х3/4" НР производится по инновационной технологии термической запрессовки с многоступенчатым контролем качества:

1. Производство полипропиленового корпуса: гранулы PPR-80 расплавляются при температуре 220-240°C и впрыскиваются в металлическую пресс-форму под давлением 1200-1500 бар на термопластавтоматах Battenfeld-Cincinnati (Германия)
2. Изготовление латунной вставки: латунный пруток диаметром 20-22 мм обрабатывается на токарных станках ЧПУ с точностью позиционирования ±0,02 мм, резьба нарезается резцами с алмазным напылением
3. Гальваническое никелирование: латунная вставка погружается в электролитическую ванну с сульфатом никеля, наносится защитный слой толщиной 8-12 микрон
4. Термическая запрессовка: латунная вставка разогревается в индукционной печи до температуры 200-220°C и запрессовывается в полипропиленовый корпус на гидравлическом прессе усилием 5-8 тонн
5. Контролируемое остывание: при остывании полипропилен сжимается сильнее латуни (коэффициент линейного расширения PPR в 5 раз больше), создаётся прочное обжатие с усилием на разрыв более 600 кг
6. Контроль качества: 100% визуальный контроль, выборочная проверка герметичности при давлении 40 бар, контроль геометрических размеров на координатно-измерительной машине

Технология термической запрессовки превосходит клеевое и механическое соединение по надёжности. Монолитная конструкция исключает расслоение при температурных колебаниях и гидроударах.

Преимущества муфт VALFEX перед конкурентами

• Европейское производственное оборудование: термопластавтоматы Battenfeld-Cincinnati обеспечивают точность геометрии ±0,1 мм и стабильное качество от партии к партии
• Чистое первичное сырьё: полипропилен PPR-80 от европейских поставщиков (Borealis, LyondellBasell) без добавления вторичной переработки гарантирует 50-летний срок службы
• Латунь CW617N устойчивая к децинкификации: специальный сплав не подвержен селективной коррозии даже в агрессивной воде с повышенным содержанием хлоридов
• Точная резьба класса 2А: нарезка на станках ЧПУ обеспечивает плотное прилегание без протечек, лёгкое закручивание без заедания
• Усиленная запрессовка: усилие на разрыв более 600 кг исключает выдавливание латунной вставки при гидроударах и скачках давления
• Никелированное покрытие 8-12 мкм: защита от коррозии, облегчение закручивания, эстетичный внешний вид на весь срок службы
• Трёхступенчатая система контроля: входной контроль сырья (сертификаты поставщиков), технологический контроль каждые 2 часа, приёмочный контроль готовой продукции
• Экологическая безопасность: санитарно-эпидемиологическое заключение Роспотребнадзора подтверждает безопасность для питьевой воды
• Лидер рынка 10 лет подряд: VALFEX занимает первое место по объёму продаж полипропиленовых систем в России с 2015 по 2024 год
• Высочайший рейтинг потребителей: оценка 4,8-5,0 из 5 баллов на Яндекс.Маркет, OZON, Wildberries, СберМегаМаркет по отзывам профессиональных монтажников

Монтаж и установка: пошаговая инструкция

Для качественного монтажа муфты переходной VALFEX 25х3/4" НР необходимо строго соблюдать технологическую последовательность:

1. Подготовка инструмента и материалов: паяльник для PPR труб мощностью не менее 1000 Вт с терморегулятором, комплект насадок Ø25 мм (дорн внутренний и гильза наружная) с тефлоновым покрытием, ножницы-труборез для полипропиленовых труб, торцеватель (зенкер) для снятия фасок, разводной ключ на 24-27 мм, рулетка металлическая, маркер водостойкий, безворсовая ткань из микрофибры, льняная подмотка или ФУМ-лента, герметизирующая паста (по желанию)
2. Включение и прогрев паяльника: установите температуру 260°C на электронном терморегуляторе, закрепите насадки Ø25 мм в нагревательном элементе, дождитесь индикации готовности (зелёный светодиод или звуковой сигнал, время прогрева 10-15 минут в зависимости от мощности)
3. Резка трубы под прямым углом: отрежьте PPR трубу ножницами-труборезом строго перпендикулярно продольной оси (угол реза 90°±2°), проверьте линейкой отсутствие овальности и перекоса торца
4. Снятие наружной фаски: вставьте трубу в торцеватель (зенкер) и проверните на 2-3 оборота, снимите фаску под углом 15° на глубину 1-2 мм — это облегчает вход трубы в раструб и предотвращает сдвиг расплавленного полипропилена
5. Разметка глубины сварки: отмерьте рулеткой от торца трубы 16 мм и нанесите чёткую кольцевую отметку водостойким маркером — это контрольная точка полного введения трубы в раструб муфты
6. Обезжиривание свариваемых поверхностей: протрите наружную поверхность трубы на длине 20-25 мм и внутреннюю поверхность раструба муфты сухой безворсовой тканью из микрофибры, удалите пыль, грязь, масляные загрязнения и влагу (наличие влаги приводит к образованию пор в сварном шве)
7. Очистка насадок паяльника: убедитесь, что тефлоновые насадки чистые, без нагара и остатков расплава от предыдущих сварок (при необходимости очистите деревянной лопаткой при температуре 260°C)
8. Одновременный двуручный нагрев: правой рукой наденьте муфту раструбом на дорн паяльника до упора (должен сработать внутренний механический ограничитель на глубине 16 мм), одновременно левой рукой вставьте трубу в гильзу паяльника на глубину 16 мм строго до отметки маркером
9. Выдержка технологического нагрева: держите обе детали на паяльнике ровно 7 секунд по секундомеру или считайте вслух "одна тысяча один, одна тысяча два, одна тысяча три..." до семи, категорически не проворачивайте детали, не надавливайте дополнительно и не смещайте их на насадках
10. Быстрое аксиальное соединение: одновременно снимите муфту и трубу с паяльника обеими руками, быстрым уверенным прямолинейным движением вставьте трубу в раструб муфты до отметки 16 мм строго по центральной оси без малейшего вращения (у вас есть 2-3 секунды до начала кристаллизации расплава)
11. Жёсткая фиксация без смещения: удерживайте соединение в абсолютно неподвижном состоянии ровно 6 секунд по секундомеру, не допускайте смещения вдоль оси, проворота вокруг оси или углового изгиба (даже минимальное смещение на 1-2 мм нарушает молекулярную структуру диффузионного шва)
12. Естественное воздушное охлаждение PPR части: положите соединение на чистую поверхность и оставьте на воздухе минимум на 3 минуты до полного остывания до комнатной температуры, не подвергайте изгибающим нагрузкам, не охлаждайте принудительно водой или воздухом
13. Подготовка резьбового соединения: намотайте на внутреннюю резьбу ответного фитинга или оборудования льняную подмотку (сантехнический лён, 3-5 витков по всей длине резьбы) с нанесением герметизирующей пасты или используйте ФУМ-ленту (фторопластовый уплотнительный материал, 10-15 витков с натяжением) строго по часовой стрелке — по направлению закручивания
14. Ручное наживление резьбы: накрутите муфту наружной резьбой на внутреннюю резьбу ответного элемента вручную без инструмента до упора (до момента заметного сопротивления и невозможности дальнейшего вращения рукой)
15. Инструментальная затяжка: зажмите полипропиленовый корпус муфты разводным ключом за плоские грани (шестигранник), вторым разводным ключом затяните резьбовое соединение на 1,0-1,5 оборота (момент затяжки 30-40 Н·м, не перетягивайте)
16. Контроль момента затяжки: не превышайте момент 40 Н·м — чрезмерное усилие может провернуть латунную вставку в полипропиленовом корпусе или повредить внутреннюю резьбу ответного элемента
17. Проверка герметичности системы: после монтажа всех соединений проведите пробный пуск воды или теплоносителя при рабочем давлении, визуально проверьте отсутствие протечек на резьбовом соединении и сварном шве муфты

Критические требования безопасности и запреты:

• КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО нагревать паяльником латунную часть муфты — это приводит к разрушению термической запрессовки, расплавлению уплотнительных колец и гарантированной протечке на стыке латунь-полипропилен
• Резьбовое соединение выполняйте ТОЛЬКО после полного остывания сварного PPR шва (минимум 3 минуты, рекомендуется 5 минут для гарантированной кристаллизации полимера)
• НЕ ПЕРЕТЯГИВАЙТЕ резьбу чрезмерным усилием (момент не более 40 Н·м, это примерно 4 кг на ключе длиной 100 мм) — латунная вставка может провернуться в полипропиленовом корпусе с потерей герметичности
• При монтаже в труднодоступных местах (за облицовкой стен, в штробе, в бетонной стяжке тёплого пола) сначала накрутите муфту на оборудование резьбовой стороной, дайте остыть, затем приварите к ней полипропиленовую трубу
• Минимальная температура окружающего воздуха при монтаже +5°C — при более низкой температуре полипропилен становится хрупким и возможно образование микротрещин при сварке
• НЕ ДОПУСКАЙТЕ попадания воды, снега или конденсата на разогретые тефлоновые насадки паяльника — это вызывает термический удар, растрескивание и отслоение антипригарного покрытия
• Перед скрытой прокладкой трубопровода ОБЯЗАТЕЛЬНО проведите гидравлическую опрессовку системы при давлении 1,5×Pраб (37,5 бар для PN25) в течение 30 минут с визуальным контролем всех сварных и резьбовых соединений
• НЕ ИСПОЛЬЗУЙТЕ повреждённые муфты с трещинами корпуса, сколами на резьбе, следами деформации — такие изделия подлежат выбраковке
