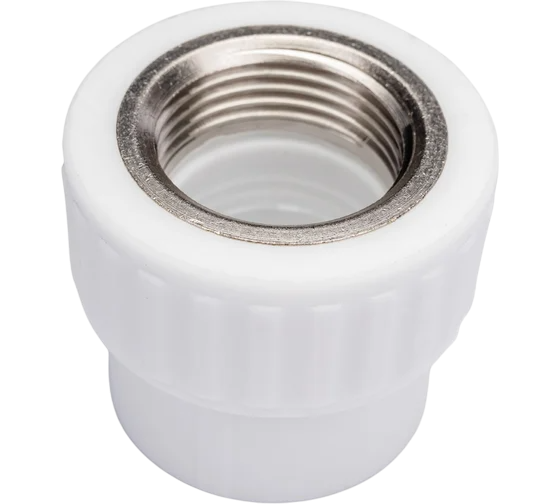

Муфта переходная 32х1" ВР Б VALFEX

Муфта переходная 32х1" ВР Б VALFEX

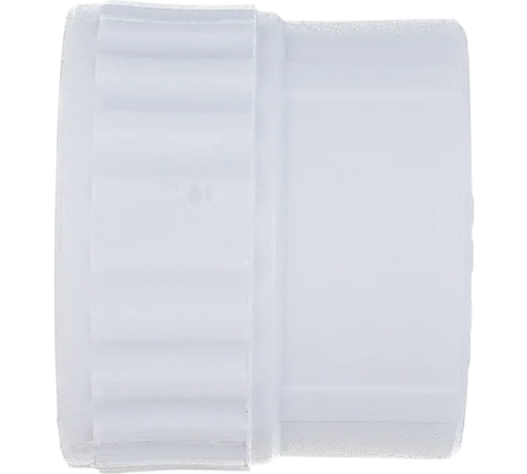

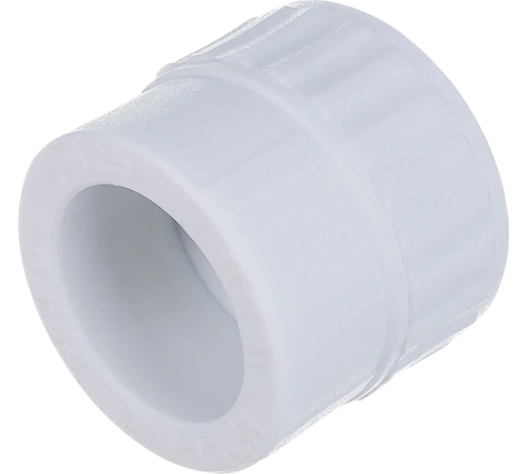

Муфта переходная 32х1" ВР Б VALFEX представляет собой комбинированный соединительный элемент для систем водоснабжения и отопления, обеспечивающий переход от полипропиленовой трубы диаметром 32 мм к резьбовому соединению размером 1 дюйм (DN25). Конструкция фитинга объединяет полипропиленовый корпус белого цвета и латунную резьбовую вставку с внутренней резьбой (ВР).

Особенностью данной муфты является увеличенный диаметр резьбового присоединения - 1 дюйм, что соответствует номинальному диаметру полипропиленовой части 32 мм. Такое сочетание размеров обеспечивает минимальные гидравлические потери при переходе от пластиковой трубы к резьбовому оборудованию.

Фитинги VALFEX производятся из рандом-сополимера полипропилена третьего типа (PPR Type 3), который специально разработан для систем горячего водоснабжения и отопления. Материал сохраняет механические свойства при температурах до +95°C и выдерживает кратковременные пики до +110°C без деформации.

Технические характеристики

• Размер под сварку: 32 мм (наружный диаметр ПП трубы)
• Размер резьбы: 1 дюйм (DN25) внутренняя цилиндрическая
• Материал корпуса: полипропилен PPR Type 3
• Материал вставки: латунь CW617N никелированная
• Максимальное рабочее давление: 20 бар при 20°C
• Рабочее давление при 95°C: 10 бар
• Температурный диапазон: от 0°C до +95°C (постоянно)
• Пиковая температура: до +110°C (кратковременно)
• Производитель: VALFEX
• Цвет корпуса: белый
• Срок службы: более 50 лет

Применение

Комбинированная муфта 32х1" ВР применяется преимущественно в системах отопления и горячего водоснабжения, где требуется соединение полипропиленовых магистралей с оборудованием, имеющим резьбовые патрубки 1 дюйм. Совпадение номинальных диаметров обеспечивает оптимальную пропускную способность без сужения сечения.

В системах отопления фитинг используется для подключения котлов, бойлеров косвенного нагрева, теплообменников, гидрострелок и распределительных коллекторов. Резьба 1 дюйм является стандартом для многих моделей отопительного оборудования мощностью от 20 до 40 кВт.

Муфта незаменима при установке циркуляционных насосов отопления, где входной и выходной патрубки обычно имеют резьбу 1 дюйм. Фитинг обеспечивает надежное подключение насоса к полипропиленовой разводке без дополнительных переходников и адаптеров.

В системах водоснабжения изделие применяется для подключения насосных станций, гидроаккумуляторов большого объема (от 100 литров), фильтров магистрального типа, манометров и другого оборудования с присоединительной резьбой 1 дюйм.

Фитинг также востребован при монтаже систем теплого пола для подключения смесительных узлов, распределительных коллекторов и групп безопасности. Полипропилен обладает низкой теплопроводностью, что снижает теплопотери на подающих магистралях.

Преимущества

• Оптимальное сочетание диаметров - отсутствие гидравлических потерь
• Высокая прочность корпуса - выдерживает давление до 20 бар
• Термостойкость материала - работа при температуре до +95°C
• Химическая стойкость - устойчивость к теплоносителям и примесям
• Усиленная латунная вставка - точная резьба и надежная посадка
• Защитное никелирование - предотвращение коррозии и окисления
• Монолитность соединения - сварной шов не уступает прочности трубы
• Отсутствие отложений - гладкая внутренняя поверхность
• Простота монтажа - полифузионная сварка за секунды
• Долговечность - гарантированный срок службы более 50 лет

Монтаж

Монтаж комбинированной муфты выполняется методом раструбной сварки полипропиленовых труб. Для работы потребуется сварочный аппарат для ПП труб с комплектом насадок диаметром 32 мм, специальный труборез для полипропилена, измерительный инструмент и маркер для разметки.

Труба обрезается строго перпендикулярно оси с помощью трубореза. Использование обычной ножовки не рекомендуется, так как сложно обеспечить идеально ровный срез, критически важный для качества сварного шва. После обрезки торец трубы осматривается на отсутствие сколов и деформаций.

С наружной кромки трубы специальным приспособлением (фаскоснимателем) или ножом снимается фаска шириной 2-3 мм под углом 15-20 градусов. Снятие фаски предотвращает образование внутренних наплывов полипропилена, которые уменьшают проходное сечение и создают турбулентность потока.

Поверхности трубы и внутренней части муфты очищаются от загрязнений и обезжириваются спиртом или специальным очистителем. Наличие жировых пятен, пыли или влаги существенно снижает качество сварного соединения и может привести к протечкам.

Сварочный аппарат нагревается до рабочей температуры 260°C (контролируется встроенным термостатом). Труба вставляется в тефлоновую гильзу насадки на глубину 18-20 мм (отмечается маркером заранее), одновременно муфта надевается на дорн насадки. Время нагрева для диаметра 32 мм составляет 7-8 секунд.

После нагрева элементы одновременно снимаются с насадок и соединяются плавным прямолинейным движением без вращения до упора. Время на соединение (технологическая пауза) не должно превышать 4 секунды. Соединенные элементы фиксируются на 4 секунды и выдерживаются неподвижно 3 минуты для остывания.

На резьбовую часть муфты наматывается уплотнительный материал: льняная нить с герметизирующей пастой или ФУМ-лента (10-15 витков). Уплотнитель наматывается по часовой стрелке (по направлению закручивания). Ответный элемент с наружной резьбой вкручивается сначала от руки, затем дотягивается ключом на 1-2 оборота.

После завершения монтажа всей системы проводится гидравлическое испытание (опрессовка) давлением в 1.5 раза выше рабочего с выдержкой не менее 30 минут. Все соединения осматриваются на предмет течи. При обнаружении капель резьбовое соединение подтягивается ключом.

Где купить

Муфту переходную 32х1" ВР Б VALFEX вы можете купить в магазине СтройРем в Нижнем Новгороде. Мы специализируемся на комплексных поставках материалов и оборудования для монтажа инженерных систем. В ассортименте представлены полипропиленовые трубы и фитинги VALFEX всех типоразмеров, а также сопутствующие материалы для монтажа.

Наши технические специалисты помогут разработать схему разводки системы отопления или водоснабжения, рассчитают необходимое количество материалов и подберут оптимальную конфигурацию оборудования. Предоставляем консультации по технологии сварки полипропилена и рекомендации по выбору инструмента.

Осуществляем оперативную доставку по Нижнему Новгороду и Нижегородской области собственным транспортом. Для строительных организаций, монтажных бригад и оптовых покупателей предусмотрены специальные цены и отсрочка платежа. Гарантируем качество всей реализуемой продукции и предоставляем сертификаты соответствия.
