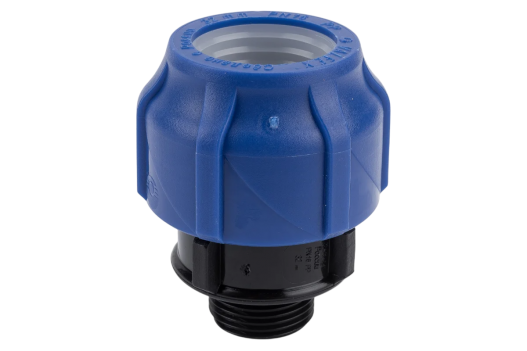

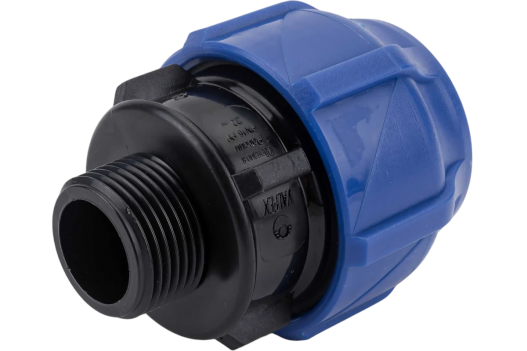

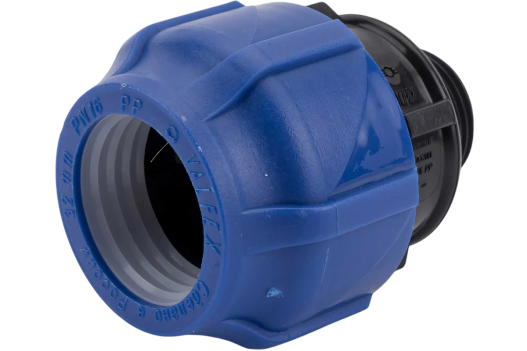

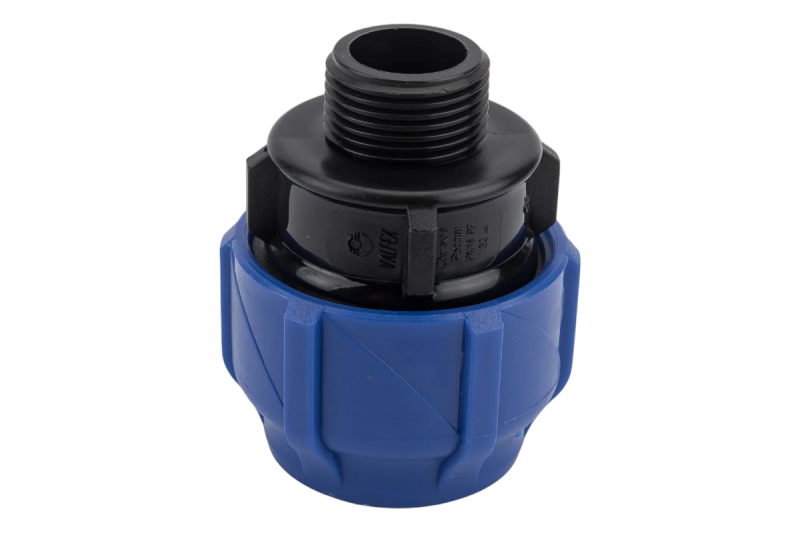

Муфта ПНД соединительная 32мм - 1/2" НР VALFEX
Муфта ПНД соединительная 32мм - 1/2" НР VALFEX
Муфта ПНД соединительная 32мм - 1/2" НР VALFEX — это компрессионный фитинг, предназначенный для надёжного соединения полиэтиленовых труб диаметром 32 мм с резьбовыми элементами водопроводной системы с наружной резьбой 1/2 дюйма. Данный переходник позволяет создавать комбинированные водопроводные системы, соединяя современные ПНД-трубы с традиционными металлическими кранами, фильтрами и другой арматурой.
Конструкция и принцип работы
Муфта состоит из нескольких компонентов, обеспечивающих герметичность и прочность соединения:
- Корпус из полипропилена — прочный и химически стойкий материал, выдерживающий давление до 16 атмосфер
- Латунная резьбовая вставка 1/2" НР — обеспечивает долговечное резьбовое соединение без деформации
- Компрессионное кольцо — создаёт равномерное обжатие трубы по окружности
- Уплотнительное кольцо — гарантирует полную герметичность стыка
- Зажимная гайка — фиксирует трубу в муфте с необходимым усилием
Принцип работы основан на компрессионном методе: при затягивании гайки происходит последовательное обжатие трубы кольцом и уплотнителем, что создаёт надёжное герметичное соединение без использования специального инструмента или сварки.
Технические характеристики
| Диаметр ПНД-трубы | 32 мм |
| Тип резьбы | 1/2" НР (наружная) |
| Материал корпуса | Полипропилен (PP) |
| Материал резьбовой части | Латунь CW617N |
| Рабочее давление | до 16 бар (атм) |
| Температура эксплуатации | от -20°C до +40°C |
| Срок службы | не менее 50 лет |
| Производитель | VALFEX |
Области применения
Муфта ПНД 32мм - 1/2" НР используется в следующих системах:
- Холодное водоснабжение — подключение труб к смесителям, унитазам, стиральным машинам
- Системы полива — соединение магистральных труб с кранами и разбрызгивателями
- Дачное водоснабжение — подключение насосов, фильтров, накопительных баков
- Садовые водопроводы — создание разветвлённых систем полива
- Технические системы — подача воды на автомойках, в сельском хозяйстве
Преимущества муфты VALFEX
Простота монтажа: не требуется специальный инструмент — достаточно двух гаечных ключей. Установка занимает 2-3 минуты.
Надёжность соединения: компрессионная система обеспечивает герметичность даже при вибрациях и гидроударах.
Универсальность: подходит для труб ПНД разных производителей с наружным диаметром 32 мм.
Долговечность: корпус из полипропилена не подвержен коррозии, латунная резьба выдерживает многократную сборку-разборку.
Стойкость к химии: полипропилен устойчив к большинству бытовых химикатов, солевым растворам, кислотам и щелочам в допустимых концентрациях.
Ремонтопригодность: соединение можно разобрать и собрать заново без потери герметичности.
Инструкция по монтажу
Шаг 1. Подготовка трубы: отрежьте трубу строго перпендикулярно оси специальными ножницами для ПНД. Снимите фаску и очистите торец от заусенцев.
Шаг 2. Разборка муфты: открутите зажимную гайку, снимите компрессионное и уплотнительное кольца с корпуса муфты.
Шаг 3. Сборка на трубе: наденьте на трубу последовательно: гайку, компрессионное кольцо (конусом к гайке), уплотнительное кольцо.
Шаг 4. Вставка в корпус: вставьте трубу в корпус муфты до упора (обычно 28-32 мм для 32 мм трубы).
Шаг 5. Затяжка: придерживая корпус одним ключом, затяните гайку вторым ключом. Не прилагайте чрезмерных усилий — достаточно затянуть руками + 1-1.5 оборота ключом.
Шаг 6. Подключение резьбы: намотайте на наружную резьбу 1/2" уплотнитель (ФУМ-ленту, лён с пастой или анаэробный герметик) и вкрутите в ответную часть с внутренней резьбой.
Шаг 7. Проверка: подайте давление и проверьте соединение на герметичность. При необходимости подтяните гайку на четверть оборота.
Рекомендации по эксплуатации
Используйте муфту только для холодного водоснабжения — температура воды не должна превышать +40°C.
Не превышайте рабочее давление 16 атмосфер — для этого рекомендуется установить редуктор давления на входе системы.
Защищайте наружные соединения от прямых солнечных лучей — ультрафиолет ускоряет старение полипропилена.
При монтаже на улице используйте теплоизоляцию на зимний период или сливайте воду из системы.
Проверяйте затяжку соединения через 1-2 недели после монтажа — возможна небольшая усадка уплотнителя.
Не используйте муфту для газоснабжения — фитинг не сертифицирован для работы с газом.
Совместимость с трубами
Муфта VALFEX 32мм совместима с полиэтиленовыми трубами следующих типов:
- ПНД (ПЭ80, ПЭ100) — основное применение
- ПВД — допускается при соблюдении размеров
- Трубы для водоснабжения SDR11, SDR13.6, SDR17
Важно: наружный диаметр трубы должен строго соответствовать 32 мм. Для труб других диаметров используйте соответствующие муфты.
Отличия НР от ВР
НР (наружная резьба) — резьба расположена снаружи латунной вставки, вкручивается в детали с внутренней резьбой (краны, фильтры, угольники).
ВР (внутренняя резьба) — резьба расположена внутри латунной вставки, на неё накручиваются детали с наружной резьбой (ниппели, штуцеры).
Выбор типа резьбы зависит от того, к какому элементу системы вы подключаете трубу. Проверьте тип резьбы на кране или другой арматуре перед покупкой.
Почему выбирают VALFEX
Бренд VALFEX — это российский производитель инженерной сантехники, специализирующийся на фитингах и арматуре для водоснабжения. Продукция отличается оптимальным соотношением цены и качества, адаптирована к российским условиям эксплуатации.
Все фитинги VALFEX проходят многоступенчатый контроль качества, включая испытания на гидравлическое давление и температурные циклы. Производитель даёт гарантию на герметичность соединений при соблюдении правил монтажа.
Часто задаваемые вопросы
Можно ли использовать муфту для горячей воды?
Нет, данная муфта предназначена только для холодной воды (до +40°C). Для горячего водоснабжения используйте специализированные фитинги.
Какой ключ нужен для монтажа?
Достаточно двух разводных или рожковых ключей — одним удерживаете корпус, вторым затягиваете гайку.
Сколько оборотов FUM-ленты наматывать на резьбу?
Обычно достаточно 10-15 витков ФУМ-ленты для резьбы 1/2". Наматывайте по направлению закручивания (по часовой стрелке).
Можно ли разобрать соединение после монтажа?
Да, компрессионное соединение можно разобрать и собрать повторно 2-3 раза без замены уплотнителей.
Что делать, если после затяжки течёт?
Сначала попробуйте дотянуть гайку на 1/4 оборота. Если не помогло — разберите, проверьте правильность установки колец и глубину вставки трубы.
Комплектация и условия доставки
Муфта поставляется в индивидуальной упаковке с указанием артикула и характеристик. В комплекте: корпус с резьбовой вставкой, зажимная гайка, компрессионное кольцо, уплотнительное кольцо.
Доставка по Нижнему Новгороду и области осуществляется в течение 1-2 дней. Возможен самовывоз из магазина. При оптовых закупках предусмотрены скидки — уточняйте у менеджеров.
Приобретая муфту ПНД 32мм - 1/2" НР VALFEX, вы получаете надёжное решение для создания комбинированных водопроводных систем с гарантией качества от проверенного производителя.
