Муфта ПНД соединительная 32мм - 3/4" НР VALFEX

Муфта ПНД соединительная 32мм - 3/4" НР VALFEX

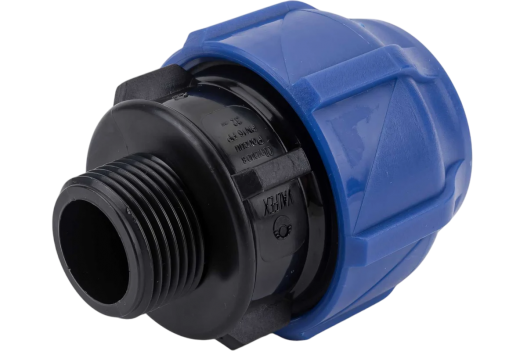

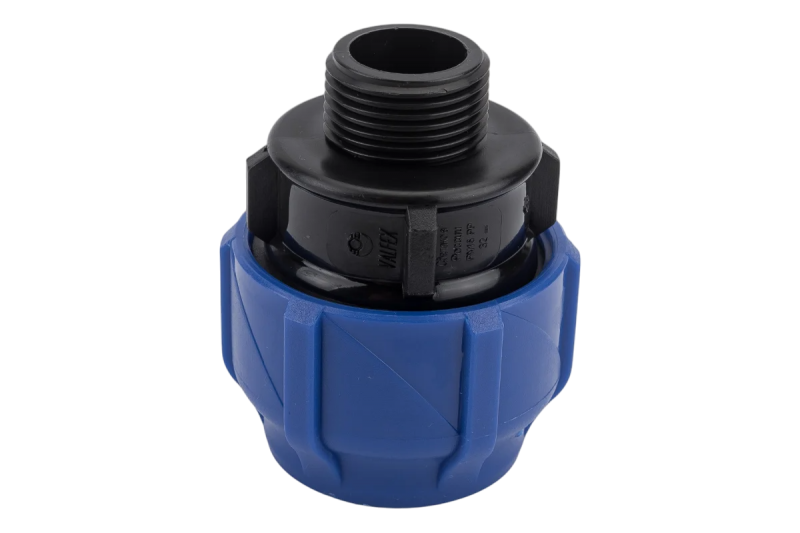

Муфта ПНД соединительная 32мм - 3/4" НР VALFEX — компрессионный фитинг, обеспечивающий герметичное соединение полиэтиленовых труб диаметром 32 мм с резьбовыми элементами водопроводной системы с наружной резьбой 3/4 дюйма. Этот переходник незаменим при создании комбинированных систем водоснабжения, где современные ПНД-трубы соединяются с традиционной металлической арматурой большего сечения.

Устройство и технология соединения

Конструкция муфты разработана для обеспечения максимальной надёжности при простоте монтажа:

• Корпус из армированного полипропилена — выдерживает давление до 16 атмосфер, устойчив к ударным нагрузкам
• Латунная резьбовая вставка 3/4" НР — изготовлена из латуни марки CW617N, обеспечивает долговечность резьбового соединения
• Компрессионное кольцо усиленной конструкции — равномерно распределяет давление по окружности трубы
• Двойное уплотнение — резиновое кольцо EPDM обеспечивает абсолютную герметичность
• Зажимная гайка с упорами — предотвращает чрезмерную затяжку и повреждение трубы

Компрессионный принцип работы основан на механическом обжатии трубы при затягивании гайки. Специальная форма компрессионного кольца создаёт зону повышенного давления, которая надёжно фиксирует трубу и предотвращает её выскальзывание даже при гидроударах.

Технические параметры

Сферы применения

Резьба 3/4" является одной из самых распространённых в водопроводных системах, что делает эту муфту универсальным решением:

• Подключение к коллекторам — создание разводки холодного водоснабжения в частных домах
• Системы полива — соединение магистральных труб с распределительными узлами
• Подключение насосного оборудования — поверхностные и погружные насосы часто имеют выход 3/4"
• Накопительные баки — подключение водозаборных точек большого сечения
• Фильтрационные системы — входы/выходы многих бытовых фильтров выполнены на 3/4"
• Промышленное водоснабжение — технические системы, автомойки, сельское хозяйство

Преимущества фитингов VALFEX

Безынструментальный монтаж: теоретически муфту можно затянуть руками, но для гарантии герметичности рекомендуется использовать два рожковых ключа.

Высокая надёжность: усиленная конструкция компрессионного кольца исключает ослабление соединения со временем.

Широкая совместимость: подходит для всех типов ПНД-труб с наружным диаметром 32 мм независимо от производителя.

Коррозионная стойкость: полипропиленовый корпус не подвержен коррозии, латунная резьба защищена никелированием.

Химическая устойчивость: материалы муфты инертны к хлорированной воде, солевым растворам, большинству бытовых химикатов.

Ремонтопригодность: соединение можно разобрать для осмотра или замены уплотнителей без повреждения других элементов.

Стойкость к гидроударам: конструкция выдерживает кратковременные скачки давления до 24 атмосфер.

Пошаговая инструкция по монтажу

Этап 1. Подготовка трубы: обрежьте ПНД-трубу специальными ножницами строго перпендикулярно оси. Используйте калибратор или снимите фаску ножом, чтобы облегчить вход трубы в уплотнитель. Протрите торец от пыли и грязи.

Этап 2. Разборка фитинга: выкрутите зажимную гайку из корпуса. Снимите компрессионное кольцо и уплотнительное кольцо — запомните порядок их расположения.

Этап 3. Надевание элементов на трубу: наденьте на трубу последовательно: зажимную гайку (резьбой к концу трубы), компрессионное кольцо (конусом к гайке), уплотнительное кольцо (плоской стороной к компрессионному кольцу).

Этап 4. Вставка в корпус: вставьте конец трубы в корпус муфты до упора. Глубина вставки для трубы 32 мм обычно составляет 30-32 мм — можете заранее отметить маркером.

Этап 5. Затягивание гайки: одним ключом удерживайте корпус муфты за шестигранник, вторым затягивайте гайку. Начните затягивать руками до упора, затем ключом сделайте 1-1.5 оборота. Не перетягивайте — это может повредить трубу.

Этап 6. Подготовка резьбы: на наружную резьбу 3/4" намотайте уплотнительный материал. Для латунной резьбы оптимален лён с пастой Унипак или анаэробный герметик. ФУМ-ленту используйте в 15-20 витков.

Этап 7. Резьбовое соединение: вкрутите муфту в ответную часть (кран, коллектор, фильтр) с усилием. Для резьбы 3/4" обычно достаточно 3-4 оборотов после начала сопротивления.

Этап 8. Испытание: подайте воду под давлением и проверьте все соединения на наличие протечек. Если появляются капли на компрессионной гайке — подтяните её на четверть оборота.

Правила безопасной эксплуатации

Применяйте муфту только для холодной воды — при температуре выше +40°C полипропилен начинает размягчаться и теряет прочность.

Не превышайте рабочее давление 16 атмосфер — установите редуктор давления, если в вашей системе оно выше.

Защищайте соединения на улице от УФ-излучения — используйте защитные кожухи или покрасьте корпус муфты.

На зимний период сливайте воду из наружных систем или утепляйте трубопроводы во избежание разрыва при замерзании.

Проводите визуальный осмотр соединений раз в полгода — обращайте внимание на потёки, деформации корпуса, ослабление затяжки.

Не используйте муфту для транспортировки агрессивных химикатов, нефтепродуктов, газов — фитинг не предназначен для этих целей.

Совместимость с типами труб

Муфта VALFEX 32мм совместима со следующими типами полиэтиленовых труб:

• ПНД (ПЭ80, ПЭ100) — основное применение, идеальная совместимость
• Трубы питьевого водоснабжения — с маркировкой "питьевая"
• Напорные трубы SDR11, SDR13.6, SDR17 — все типы с наружным диаметром 32 мм

Важно: наружный диаметр трубы должен строго быть 32 мм. Использование труб другого диаметра приведёт к негерметичности соединения.

Разница между резьбами 1/2", 3/4" и 1"

Выбор размера резьбы зависит от пропускной способности системы:

• 1/2" (Ду15) — для подключения одной точки водоразбора (смеситель, унитаз). Пропускная способность около 30 л/мин.
• 3/4" (Ду20) — для коллекторов, распределительных узлов, подключения 2-3 точек. Пропускная способность около 50 л/мин.
• 1" (Ду25) — для магистральных линий, насосных станций. Пропускная способность около 80 л/мин.

Резьба 3/4" является золотой серединой — достаточная пропускная способность при компактных размерах фитинга.

О производителе VALFEX

VALFEX — российский бренд сантехнической арматуры и фитингов, выпускаемый с 2008 года. Производственные мощности расположены в России и Китае под строгим контролем качества российских инженеров.

Особенность VALFEX — адаптация продукции к российским условиям: повышенная морозостойкость, устойчивость к скачкам давления, совместимость с российскими стандартами труб и арматуры.

Вся продукция сертифицирована по российским ГОСТам, проходит испытания на прочность, герметичность и долговечность. Производитель предоставляет гарантию на отсутствие заводских дефектов.

Ответы на частые вопросы

Чем отличается НР от ВР?
НР (наружная резьба) — резьба снаружи латунной вставки, вкручивается в детали с внутренней резьбой. ВР (внутренняя резьба) — резьба внутри вставки, на неё накручиваются детали с наружной резьбой.

Какое усилие затяжки оптимально?
Затягивайте руками до упора, затем ключом на 1-1.5 оборота. Момент затяжки около 15-20 Нм (можно проверить динамометрическим ключом).

Можно ли использовать для горячей воды?
Нет, максимальная температура +40°C. Для горячего водоснабжения нужны специализированные фитинги из термостойких материалов.

Сколько раз можно разбирать соединение?
Компрессионное соединение выдерживает 2-3 цикла разборки-сборки. После этого рекомендуется заменить уплотнительное кольцо.

Какой уплотнитель лучше для резьбы?
Для латунной резьбы 3/4" оптимальны: лён с пастой (классика, надёжно), анаэробный герметик (удобно, чисто), ФУМ-лента (бюджетно, требует навыка).

Что делать при протечке?
Сначала подтяните компрессионную гайку на 1/4 оборота. Если не помогло — разберите, проверьте состояние уплотнителя и правильность сборки.

Комплектация и покупка

В комплект поставки входит: корпус муфты с латунной резьбовой вставкой, зажимная гайка, компрессионное кольцо, уплотнительное кольцо EPDM. Упаковка — индивидуальный полиэтиленовый пакет с биркой.

Доставка по Нижнему Новгороду осуществляется в день заказа при наличии на складе. Возможна доставка в область в течение 1-2 дней. Самовывоз из магазина доступен без предварительного заказа.

При оптовых закупках (от 50 штук) предусмотрены специальные цены — обращайтесь к менеджерам для расчёта стоимости.

Муфта ПНД 32мм - 3/4" НР VALFEX — это проверенное решение для создания надёжных водопроводных систем, сочетающее простоту монтажа, долговечность и доступную цену.
