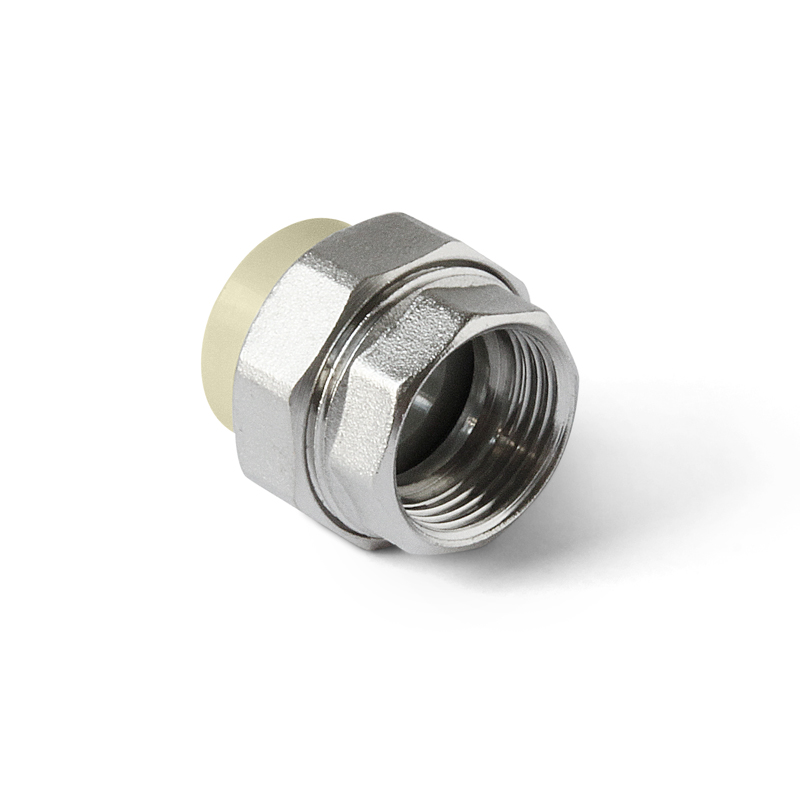

Муфта разборная 32х1" внутренняя резьба ProAqua серая PA20018С
Осталось менее 10 шт.
Муфта разборная ProAqua 32х1" ВР: магистральные соединения в Нижнем Новгороде
Муфта разборная ProAqua PA20018С 32х1" с внутренней резьбой — профессиональное решение для создания разъемных соединений между полипропиленовыми магистральными трубами диаметром 32 мм и металлическими элементами с резьбой 1 дюйм. Серая муфта конструкции "американка" с латунной накидной гайкой обеспечивает быстрый монтаж и демонтаж насосного, котельного и водомерного оборудования без вращения трубопровода и слива системы.
Преимущества разборной муфты 32х1" ProAqua
- Магистральный диаметр — труба 32 мм обеспечивает расход до 3.0 м³/ч для многоквартирных и коттеджных систем
- Разборная конструкция американка — накидная гайка из латуни позволяет многократную разборку
- Латунь LS-59-2 с никелированием — резьбовая вставка устойчива к коррозии и износу
- Высокое давление PN25 — выдерживает 25 атмосфер при +20°C для магистральных сетей
- Температурная стойкость +95°C — применение в системах горячего водоснабжения и отопления
- Серый полипропилен PP-R — светостабилизированный материал для открытой прокладки на фасадах
- Паронитовое уплотнение — термостойкая прокладка сохраняет герметичность при высоких температурах
- Универсальная резьба 1" — подходит для промышленного и бытового оборудования DN25
- Усиленная конструкция — утолщенные стенки корпуса для магистральных нагрузок
Технические характеристики PA20018С
- Диаметр трубы: 32 мм (полифузионная сварка)
- Резьба: 1" (25 мм) внутренняя (ВР), цилиндрическая ГОСТ 6357-81
- Номинальное давление: PN25 (25 атмосфер)
- Материал корпуса: полипропилен PP-R Random тип 3, серый
- Материал резьбовой части: латунь LS-59-2, никелированная
- Рабочая температура: 0°C до +95°C (длительная эксплуатация)
- Максимальная температура: +110°C (кратковременные пики)
- Тип соединения: сварка при +260°C + резьба внутренняя разборная
- Конструкция: американка с латунной накидной гайкой и уплотнением
- Срок службы: не менее 50 лет при нормальных условиях
- Производитель: ProAqua (Российская Федерация)
Области применения муфты разборной 32х1"
Муфта ProAqua PA20018С 32х1" ВР применяется для подключения:
- Общедомовых водомерных узлов — установка счетчиков воды DN25 на вводе в многоквартирные дома
- Циркуляционных насосов — обвязка насосного оборудования в системах отопления и ГВС
- Магистральных фильтров — врезка систем механической очистки на вводе водоснабжения
- Котельного оборудования — обвязка настенных и напольных газовых котлов мощностью до 35 кВт
- Бойлеров косвенного нагрева — подключение накопительных водонагревателей объемом от 100 литров
- Коллекторных групп — формирование распределительных узлов теплого пола и радиаторного отопления
- Теплообменников — подключение пластинчатых и кожухотрубных теплообменников
- Запорной арматуры DN25 — установка шаровых кранов, задвижек, вентилей на магистрали
- Гидравлических разделителей — монтаж гидрострелок в многоконтурных системах отопления
- Расширительных баков — подключение мембранных баков в системах отопления и водоснабжения
Инструкция по монтажу муфты 32х1" ВР
Необходимые инструменты:
- Аппарат для сварки полипропилена с насадками 32 мм (температура +260°C)
- Труборез для PP-R труб (или ножовка по металлу с мелким зубом)
- Торцеватель (шейвер) для снятия фаски с трубы 32 мм
- Калибратор для проверки круглости трубы
- Рулетка, маркер, строительный уровень для разметки
- Разводной ключ или рожковый ключ 36 мм (для накидной гайки)
- Рожковый ключ 30 мм (для фиксации резьбы 1" оборудования)
- Уплотнитель резьбы: ФУМ-лента или льняная нить с пастой
Последовательность установки:
- Разметить и отрезать полипропиленовую трубу строго перпендикулярно оси
- Зачистить срез от заусенцев, проверить круглость трубы калибратором
- Снять наружную фаску 2-3 мм торцевателем или наждачной бумагой
- Включить сварочный аппарат, установить насадки диаметром 32 мм
- Дождаться прогрева паяльника до рабочей температуры +260°C (индикатор)
- Одновременно надеть трубу на дорн и муфту на гильзу насадки
- Выдержать время нагрева: 8 секунд для диаметра 32 мм (по таблице сварки)
- Быстро снять детали с насадки и соединить, вставив трубу в муфту до упора
- Зафиксировать положение на 6 секунд без вращения и смещения
- Дать соединению остыть естественным образом 4-5 минут
- Подготовить наружную резьбу оборудования: намотать ФУМ-ленту (12-15 витков) или лен с пастой
- Навернуть накидную гайку муфты на резьбу 1" подключаемого прибора
- Затянуть гайку разводным ключом до упора (момент затяжки ~50 Н·м)
- Провести опрессовку системы давлением 37.5 бар (1.5×PN25) в течение 30 минут
- Проверить отсутствие течи на резьбовом соединении, при необходимости подтянуть гайку
Расчет пропускной способности муфты 32х1"
Муфта разборная ProAqua 32х1" обеспечивает следующие гидравлические характеристики:
- Условный проход (DN): 25 мм (по резьбе 1")
- Пропускная способность при ΔP=0.1 бар: ~2.5 м³/ч (42 л/мин)
- Скорость потока при номинальном расходе: ~1.4 м/с
- Гидравлическое сопротивление: ζ ≈ 0.6 (эквивалент 0.4 м трубы DN25)
- Рекомендуемый расход для ХВС: до 3.0 м³/ч
- Рекомендуемый расход для ГВС: до 2.0 м³/ч
- Максимальная скорость потока: 2.0 м/с (для предотвращения эрозии и шума)
Это делает муфту 32х1" оптимальной для магистральных линий водоснабжения многоквартирных домов (до 20 квартир), коттеджных систем отопления (до 250 м² площади), обвязки котлов мощностью до 35 кВт.
Преимущества разборной конструкции в магистральных системах
Муфта разборная ProAqua PA20018С критически важна для магистральных систем:
- Замена насосов без слива — можно отсечь участок кранами и снять насос для ремонта/замены
- Обслуживание фильтров — легкий демонтаж для промывки или замены картриджей
- Поверка счетчиков — быстрое снятие водомеров для метрологической поверки
- Ремонт котлов — возможность отключить котел от обвязки для сервисного обслуживания
- Замена теплообменников — демонтаж пластинчатых теплообменников для очистки от накипи
- Модернизация системы — добавление новых элементов без полной переделки трубопровода
Особенности эксплуатации в системах PN25
Муфта ProAqua 32х1" рассчитана на номинальное давление PN25 с учетом зависимости от температуры:
- PN25 (25 бар) при температуре теплоносителя +20°C — холодное водоснабжение
- PN18 (18 бар) при температуре +50°C — теплые полы и низкотемпературное отопление
- PN14.8 (14.8 бар) при температуре +70°C — радиаторное отопление
- PN9 (9 бар) при температуре +95°C — высокотемпературные системы и ГВС
- PN37.5 (37.5 бар) — опрессовочное давление для гидравлических испытаний
- Срок службы не менее 50 лет при соблюдении температурно-напорных режимов
Сравнение с муфтой 25х1" — выбор диаметра
Когда выбирать муфту 32х1" вместо 25х1":
- Магистральные линии с расходом воды более 1.5 м³/ч
- Обвязка котлов мощностью более 24 кВт
- Подключение циркуляционных насосов производительностью более 2 м³/ч
- Системы с протяженными участками трубопровода (более 30 метров)
- Минимизация гидравлических потерь в магистралях
Когда достаточно муфты 25х1":
- Квартирная разводка водоснабжения
- Небольшие коттеджные системы отопления (до 150 м²)
- Подключение отдельных радиаторов и приборов
- Ограниченное пространство для монтажа
Покупка в Нижнем Новгороде
Муфта разборная ProAqua 32х1" PA20018С серая в наличии в СтройРем Нижний Новгород. Доставка по городу и области, самовывоз со склада. Конкурентная цена от производителя, гарантия качества, техническая консультация по проектированию систем. Для управляющих компаний, строительных организаций и монтажных бригад — специальные условия сотрудничества, оптовые скидки, отсрочка платежа.
Муфта разборная 32х1" ProAqua ВР — профессиональное решение для магистральных систем водоснабжения и отопления. Надежность латунной резьбы LS-59-2, качество полипропилена PP-R, удобство разборной конструкции, высокая пропускная способность. Выбор профессионалов для ответственных объектов.
