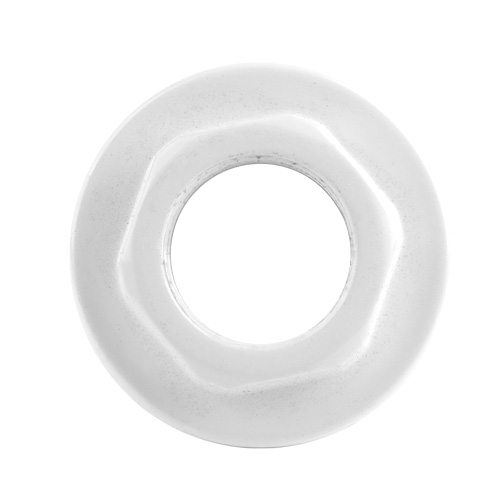

Переходник для радиатора 3/4" левый STI
Переходник для радиатора 3/4" левый STI практичный соединительный элемент для отопительной системы с биметаллическими радиаторами. Полностью совместим с радиаторами компании STI. Для повышенной декоративности, выступающая наружу часть корпуса с шестигранником окрашена полимерной порошковой краской белого цвета. Переходник для радиатора 3/4" левый STI производится из качественной латуни, стойкой к жидким теплоносителям, коррозии, механическим нагрузкам. Допускается применять данный соединитель в системах, давление в которых составляет 1 МПа (рабочее давление), температура теплоносителя – не более 95 градусов. Монтаж осуществятся рожковым или накидным гаечным ключом.
Переходник для радиатора 3/4 дюйма с левой резьбой STI
Переходник для радиатора 3/4 дюйма с левой резьбой STI предназначен для подключения радиаторов отопления большой мощности к трубопроводам увеличенного диаметра. Размер 3/4 дюйма обеспечивает повышенную пропускную способность и применяется в системах с высокими теплогидравлическими нагрузками. Латунное исполнение фитинга гарантирует надежность и долговечность соединения при эксплуатации в условиях циклических температурных изменений. Увеличенное проходное сечение снижает гидравлическое сопротивление и позволяет подключать радиаторы мощностью 3-5 киловатт без дросселирования потока.
Область применения переходников увеличенного диаметра
Переходники диаметром 3/4 дюйма используются преимущественно в системах отопления с чугунными радиаторами большой секционности, где требуется обеспечить высокий расход теплоносителя. В современных системах такие переходники применяются при диагональном подключении протяженных панельных радиаторов. При реконструкции старых систем в зданиях постройки середины XX века часто требуется замена чугунных радиаторов МС-140 с сохранением существующих стальных труб диаметром 3/4 дюйма. Использование переходников соответствующего размера позволяет избежать переделки трубных разводок и снижает стоимость работ. Левая резьба обеспечивает совместимость с оригинальными пробками советских радиаторов.
Конструктивные особенности фитинга 3/4 дюйма
Корпус переходника 3/4 дюйма имеет увеличенные габариты по сравнению с фитингом 1/2 дюйма при сохранении общей конструктивной схемы. Размер шестигранника под ключ составляет 30 или 32 миллиметра для обеспечения достаточного момента затяжки. Длина резьбовой части увеличена до 24-28 миллиметров для создания надежного соединения с большим количеством витков резьбы. Внутренний диаметр соответствует 20 миллиметрам, обеспечивая условный проход DN20. Переход от шестигранника к резьбе выполнен с плавным радиусом для равномерного распределения напряжений. Торцевая поверхность обработана перпендикулярно оси фитинга для плотного прилегания к опорной поверхности пробки.
Материал и технология производства
Для производства переходников 3/4 дюйма применяется латунный пруток диаметром 36-40 миллиметров марки CW617N с нормированным химическим составом. Обработка заготовок ведется на токарных автоматах продольного точения с программным управлением. Технологический процесс включает черновое и чистовое точение наружного контура, нарезку резьбы и отрезку готового изделия. После механической обработки фитинги подвергаются галтовке для удаления заусенцев и скругления острых кромок. Галтовка в вибрационных барабанах с керамическим наполнителем обеспечивает равномерную обработку поверхности без повреждения резьбы. Очищенные детали промываются и подготавливаются к нанесению защитных покрытий.
Технические характеристики и прочность
Номинальное рабочее давление для переходников 3/4 дюйма составляет 16 бар при температуре теплоносителя до 110 градусов Цельсия, что соответствует параметрам большинства систем централизованного теплоснабжения. Испытательное давление принимается равным 24 бара для подтверждения запаса прочности. Предел текучести латуни CW617N составляет 180-250 МПа, обеспечивая отсутствие пластических деформаций при эксплуатационных нагрузках. Расчетное напряжение в резьбе при максимальном рабочем давлении не превышает 40-50 МПа с коэффициентом запаса прочности не менее 3,5. Усталостная прочность материала позволяет выдерживать многократные циклы нагружения в течение 30-50 лет эксплуатации.
Гидравлический расчет и пропускная способность
Условный проход DN20 обеспечивает пропускную способность до 2,5 кубометров в час при скорости теплоносителя 0,6-0,8 метров в секунду. Такой расход соответствует тепловой мощности радиатора до 5 киловатт при температурном графике 90/70 градусов Цельсия. Увеличенный диаметр снижает потери давления на местных сопротивлениях и улучшает гидравлическую балансировку системы. Коэффициент местного сопротивления переходника не превышает 0,15, что эквивалентно сопротивлению прямого участка трубы длиной 20-30 миллиметров. При расчете циркуляционного давления сопротивление переходников учитывается в составе потерь на радиаторном узле.
Монтаж переходников большого диаметра
Установка переходников 3/4 дюйма требует применения инструмента увеличенного размера и соблюдения рекомендуемых моментов затяжки. Для шестигранника 30-32 миллиметра используются накидные ключи или специальные торцевые головки. Момент затяжки для латунных пробок составляет 40-50 Нм, для чугунных допускается увеличение до 60 Нм при условии надежной фиксации корпуса радиатора. Уплотнение резьбы 3/4 дюйма требует большего количества уплотнительного материала. Льняная прядь наматывается в количестве 15-20 волокон для заполнения впадин резьбы. При использовании синтетической ленты количество слоев увеличивается до 5-6 с обязательным натяжением при намотке.
Совместимость с системами отопления
Переходники 3/4 дюйма применяются в однотрубных и двухтрубных системах отопления с верхней и нижней разводкой магистралей. В однотрубных системах увеличенный диаметр подключения снижает гидравлическое сопротивление на вводе в радиатор и улучшает теплоотдачу приборов, расположенных в конце ветки. В двухтрубных системах переходники большого диаметра используются на радиаторах с повышенной теплоотдачей. При подключении радиаторов к полимерным трубам через компрессионные фитинги применяются переходные адаптеры с наружной резьбой 3/4 дюйма. Металлопластиковые и полипропиленовые трубы диаметром 20 миллиметров напрямую соединяются с переходниками через соответствующие фитинги.
Обслуживание и ремонт соединений
Периодическое обслуживание включает проверку герметичности резьбовых соединений и при необходимости подтяжку ослабленных фитингов. Осмотр переходников проводится при сезонных пусконаладочных работах перед началом отопительного периода. Следы подтеков на резьбовых соединениях указывают на необходимость замены уплотнительных материалов или переходника при износе резьбы. Демонтаж переходников для ревизии или замены радиаторов выполняется после полного слива теплоносителя и сброса остаточного давления. Старый уплотнитель тщательно удаляется с резьбовых поверхностей металлической щеткой. Повторное использование переходников возможно при отсутствии видимых повреждений резьбы и защитного покрытия.
Выбор и приобретение в Нижнем Новгороде
В Нижнем Новгороде переходники для радиаторов 3/4 дюйма с левой резьбой STI представлены для профессионального применения в системах отопления. Консультанты помогут определить требуемое количество фитингов в зависимости от проекта и схемы подключения радиаторов. Наличие на складе обеспечивает комплектацию заказов в день обращения. Бесплатная доставка от 10000₽ распространяется на всю территорию Нижнего Новгорода с возможностью выбора удобного времени доставки.
Переходник для радиатора 3/4" левый STI практичный соединительный элемент для отопительной системы с биметаллическими радиаторами. Полностью совместим с радиаторами компании STI. Для повышенной декоративности, выступающая наружу часть корпуса с шестигранником окрашена полимерной порошковой краской белого цвета. Переходник для радиатора 3/4" левый STI производится из качественной латуни, стойкой к жидким теплоносителям, коррозии, механическим нагрузкам. Допускается применять данный соединитель в системах, давление в которых составляет 1 МПа (рабочее давление), температура теплоносителя – не более 95 градусов. Монтаж осуществятся рожковым или накидным гаечным ключом.
Переходник для радиатора 3/4 дюйма с левой резьбой STI
Переходник для радиатора 3/4 дюйма с левой резьбой STI предназначен для подключения радиаторов отопления большой мощности к трубопроводам увеличенного диаметра. Размер 3/4 дюйма обеспечивает повышенную пропускную способность и применяется в системах с высокими теплогидравлическими нагрузками. Латунное исполнение фитинга гарантирует надежность и долговечность соединения при эксплуатации в условиях циклических температурных изменений. Увеличенное проходное сечение снижает гидравлическое сопротивление и позволяет подключать радиаторы мощностью 3-5 киловатт без дросселирования потока.
Область применения переходников увеличенного диаметра
Переходники диаметром 3/4 дюйма используются преимущественно в системах отопления с чугунными радиаторами большой секционности, где требуется обеспечить высокий расход теплоносителя. В современных системах такие переходники применяются при диагональном подключении протяженных панельных радиаторов. При реконструкции старых систем в зданиях постройки середины XX века часто требуется замена чугунных радиаторов МС-140 с сохранением существующих стальных труб диаметром 3/4 дюйма. Использование переходников соответствующего размера позволяет избежать переделки трубных разводок и снижает стоимость работ. Левая резьба обеспечивает совместимость с оригинальными пробками советских радиаторов.
Конструктивные особенности фитинга 3/4 дюйма
Корпус переходника 3/4 дюйма имеет увеличенные габариты по сравнению с фитингом 1/2 дюйма при сохранении общей конструктивной схемы. Размер шестигранника под ключ составляет 30 или 32 миллиметра для обеспечения достаточного момента затяжки. Длина резьбовой части увеличена до 24-28 миллиметров для создания надежного соединения с большим количеством витков резьбы. Внутренний диаметр соответствует 20 миллиметрам, обеспечивая условный проход DN20. Переход от шестигранника к резьбе выполнен с плавным радиусом для равномерного распределения напряжений. Торцевая поверхность обработана перпендикулярно оси фитинга для плотного прилегания к опорной поверхности пробки.
Материал и технология производства
Для производства переходников 3/4 дюйма применяется латунный пруток диаметром 36-40 миллиметров марки CW617N с нормированным химическим составом. Обработка заготовок ведется на токарных автоматах продольного точения с программным управлением. Технологический процесс включает черновое и чистовое точение наружного контура, нарезку резьбы и отрезку готового изделия. После механической обработки фитинги подвергаются галтовке для удаления заусенцев и скругления острых кромок. Галтовка в вибрационных барабанах с керамическим наполнителем обеспечивает равномерную обработку поверхности без повреждения резьбы. Очищенные детали промываются и подготавливаются к нанесению защитных покрытий.
Технические характеристики и прочность
Номинальное рабочее давление для переходников 3/4 дюйма составляет 16 бар при температуре теплоносителя до 110 градусов Цельсия, что соответствует параметрам большинства систем централизованного теплоснабжения. Испытательное давление принимается равным 24 бара для подтверждения запаса прочности. Предел текучести латуни CW617N составляет 180-250 МПа, обеспечивая отсутствие пластических деформаций при эксплуатационных нагрузках. Расчетное напряжение в резьбе при максимальном рабочем давлении не превышает 40-50 МПа с коэффициентом запаса прочности не менее 3,5. Усталостная прочность материала позволяет выдерживать многократные циклы нагружения в течение 30-50 лет эксплуатации.
Гидравлический расчет и пропускная способность
Условный проход DN20 обеспечивает пропускную способность до 2,5 кубометров в час при скорости теплоносителя 0,6-0,8 метров в секунду. Такой расход соответствует тепловой мощности радиатора до 5 киловатт при температурном графике 90/70 градусов Цельсия. Увеличенный диаметр снижает потери давления на местных сопротивлениях и улучшает гидравлическую балансировку системы. Коэффициент местного сопротивления переходника не превышает 0,15, что эквивалентно сопротивлению прямого участка трубы длиной 20-30 миллиметров. При расчете циркуляционного давления сопротивление переходников учитывается в составе потерь на радиаторном узле.
Монтаж переходников большого диаметра
Установка переходников 3/4 дюйма требует применения инструмента увеличенного размера и соблюдения рекомендуемых моментов затяжки. Для шестигранника 30-32 миллиметра используются накидные ключи или специальные торцевые головки. Момент затяжки для латунных пробок составляет 40-50 Нм, для чугунных допускается увеличение до 60 Нм при условии надежной фиксации корпуса радиатора. Уплотнение резьбы 3/4 дюйма требует большего количества уплотнительного материала. Льняная прядь наматывается в количестве 15-20 волокон для заполнения впадин резьбы. При использовании синтетической ленты количество слоев увеличивается до 5-6 с обязательным натяжением при намотке.
Совместимость с системами отопления
Переходники 3/4 дюйма применяются в однотрубных и двухтрубных системах отопления с верхней и нижней разводкой магистралей. В однотрубных системах увеличенный диаметр подключения снижает гидравлическое сопротивление на вводе в радиатор и улучшает теплоотдачу приборов, расположенных в конце ветки. В двухтрубных системах переходники большого диаметра используются на радиаторах с повышенной теплоотдачей. При подключении радиаторов к полимерным трубам через компрессионные фитинги применяются переходные адаптеры с наружной резьбой 3/4 дюйма. Металлопластиковые и полипропиленовые трубы диаметром 20 миллиметров напрямую соединяются с переходниками через соответствующие фитинги.
Обслуживание и ремонт соединений
Периодическое обслуживание включает проверку герметичности резьбовых соединений и при необходимости подтяжку ослабленных фитингов. Осмотр переходников проводится при сезонных пусконаладочных работах перед началом отопительного периода. Следы подтеков на резьбовых соединениях указывают на необходимость замены уплотнительных материалов или переходника при износе резьбы. Демонтаж переходников для ревизии или замены радиаторов выполняется после полного слива теплоносителя и сброса остаточного давления. Старый уплотнитель тщательно удаляется с резьбовых поверхностей металлической щеткой. Повторное использование переходников возможно при отсутствии видимых повреждений резьбы и защитного покрытия.
Выбор и приобретение в Нижнем Новгороде
В Нижнем Новгороде переходники для радиаторов 3/4 дюйма с левой резьбой STI представлены для профессионального применения в системах отопления. Консультанты помогут определить требуемое количество фитингов в зависимости от проекта и схемы подключения радиаторов. Наличие на складе обеспечивает комплектацию заказов в день обращения. Бесплатная доставка от 10000₽ распространяется на всю территорию Нижнего Новгорода с возможностью выбора удобного времени доставки.
