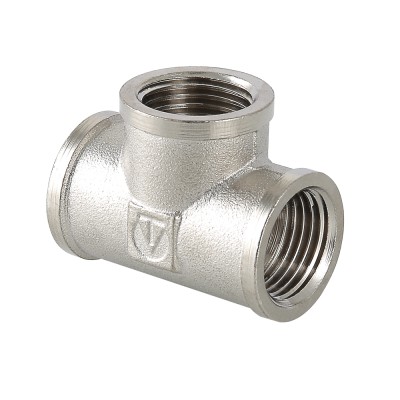

Тройник 3/4" резьба внутренняя никелированный латунный VALTEC
Осталось менее 10 шт.
Тройник 3/4" ВР VALTEC — латунный равнопроходной фитинг для профессионального монтажа
Тройник VALTEC 3/4 дюйма с внутренней резьбой (ВР-ВР-ВР) представляет собой трёхсторонний равнопроходной фитинг, предназначенный для создания ответвлений в трубопроводных системах увеличенного диаметра. Изделие выполнено методом горячей штамповки из европейской латуни CW617N и имеет защитное никелевое покрытие, обеспечивающее долговечность до 50 лет.
Конструктивные особенности
Фитинг имеет три патрубка с цилиндрической внутренней трубной резьбой диаметром 3/4" (ДУ 20). Равнопроходная конструкция обеспечивает одинаковое проходное сечение всех трёх отверстий, что минимизирует гидравлическое сопротивление и турбулентность потока. Такая геометрия особенно важна для систем с большим расходом жидкости, где потери давления на фитингах должны быть минимальными.
Резьба выполнена в соответствии с ГОСТ 6357 (международные аналоги ISO 228, EN 10226) — цилиндрическая трубная резьба, совместимая также с конической наружной резьбой по ГОСТ 6211 (ISO R7). Точность резьбы обеспечивается современным резьбонарезным оборудованием с ЧПУ, что гарантирует идеальное сопряжение с любыми сертифицированными элементами трубопроводов.
Технические характеристики
- Диаметр резьбы: 3/4 дюйма (ДУ 20, DN 20)
- Тип резьбы: внутренняя цилиндрическая трубная ГОСТ 6357 (ISO 228)
- Конфигурация: ВР-ВР-ВР (внутренняя-внутренняя-внутренняя)
- Материал корпуса: латунь CW617N по стандарту EN12165
- Покрытие: гальваническое никелирование
- Максимальное рабочее давление: 27 бар (2,7 МПа)
- Максимальная рабочая температура: 250°C
- Метод изготовления: горячая штамповка
- Вес изделия: 143 грамма
- Гарантийный срок: 10 лет
- Расчётный срок службы: 50 лет
Области применения
Тройник 3/4" ВР VALTEC применяется в следующих системах:
- Магистрали холодного водоснабжения с большим расходом
- Системы горячего водоснабжения многоквартирных домов
- Стояки и разводки систем отопления
- Коллекторные группы для распределения теплоносителя
- Обвязка котельного оборудования мощностью до 50 кВт
- Технологические трубопроводы промышленных предприятий
- Системы подачи сжатого воздуха в производственных цехах
- Разводка трубопроводов из стальных, медных, металлопластиковых труб диаметром 3/4"
Диаметр 3/4 дюйма особенно востребован в системах с расходом от 1 до 3 м³/час, что соответствует потребностям коттеджей площадью 150-300 м², малоэтажных многоквартирных домов, небольших производственных помещений.
Преимущества технологии производства VALTEC
Метод горячей штамповки. Заготовка из латунного прутка нагревается до пластичного состояния и формируется под давлением пресса в специальной матрице. Этот метод обеспечивает однородную плотную структуру металла без пустот, раковин и микротрещин, которые могут возникать при литье. Отсутствие внутренних дефектов критично для работы под высоким давлением и при циклических нагрузках.
Качество латуни CW617N. Европейский сплав с жёстко регламентированным составом: медь 58%, цинк 39%, свинец до 2,5%, примеси менее 0,5%. Такое соотношение обеспечивает оптимальный баланс прочности (предел текучести 280 МПа), пластичности и обрабатываемости. Содержание свинца не превышает санитарных норм для питьевой воды, что подтверждено гигиеническими сертификатами.
Никелевое покрытие. Гальваническое никелирование производится в несколько слоёв общей толщиной 8-12 микрон. Покрытие имеет малую пористость и высокую адгезию к латунной основе, что предотвращает отслоение даже при температурных циклах и механических воздействиях. Никель защищает от дезинкификации — избирательной коррозии с вымыванием цинка, которая является основной причиной разрушения некачественных латунных фитингов.
Контроль качества. Каждая партия фитингов проходит многоступенчатый контроль: входной контроль химического состава латуни, контроль геометрических размеров после штамповки, контроль параметров резьбы калибрами, измерение толщины никелевого покрытия, гидравлические испытания на герметичность и прочность. Выборочные образцы проходят разрушающие испытания для подтверждения прочностных характеристик.
Особенности монтажа фитингов с внутренней резьбой
При установке тройника 3/4" ВР необходимо использовать элементы с наружной резьбой: сгоны, ниппели, концовки труб с резьбой. Герметизация внутренней резьбы имеет особенности по сравнению с наружной:
Уплотнительный материал наносится на наружную резьбу присоединяемого элемента. При использовании льняной подмотки необходимо наматывать её по часовой стрелке (при взгляде на торец резьбы), чтобы при вкручивании в тройник подмотка не разматывалась, а наоборот уплотнялась.
Контроль глубины вкручивания. Наружная резьба должна войти в тройник на полную глубину резьбы (обычно 4-5 витков). Недостаточное вкручивание снижает площадь контакта и может привести к срыву резьбы при нагрузках. Чрезмерное усилие может повредить резьбу или расколоть корпус фитинга.
Использование двух ключей. При затяжке один ключ удерживает тройник от проворачивания (захватывая грани под ключ), второй ключ закручивает присоединяемый элемент. Размер "под ключ" для тройника 3/4" составляет обычно 32 мм.
Рекомендуемый момент затяжки для резьбы 3/4" составляет 50-60 Нм при использовании льняной подмотки с пастой, 40-50 Нм при использовании ФУМ-ленты или сантехнической нити. Для контроля момента можно использовать динамометрический ключ, особенно при монтаже ответственных систем.
Применение в климатических условиях Нижнего Новгорода
Нижний Новгород расположен в зоне континентального климата с холодными зимами (до -35°C) и жаркими летами (до +35°C). Суточные и сезонные перепады температур создают циклические нагрузки на инженерные системы, что требует повышенной надёжности применяемых материалов.
Латунные тройники VALTEC сохраняют работоспособность в диапазоне от -40°C до +250°C, что обеспечивает надёжность как при монтаже в неотапливаемых помещениях зимой, так и при эксплуатации в высокотемпературных системах. Коэффициент линейного расширения латуни (18×10⁻⁶ 1/°C) близок к стали, что предотвращает возникновение температурных напряжений в соединениях разнородных материалов.
Вода в системах Нижнего Новгорода характеризуется повышенной жёсткостью (общая жёсткость 5-7 мг-экв/л) и содержанием хлоридов (до 50 мг/л). Никелевое покрытие фитингов VALTEC устойчиво к такому составу воды — не образуются точечная коррозия, язвы, питтинг. Гладкая поверхность никеля препятствует отложению солей жёсткости, что сохраняет проходное сечение фитинга неизменным на протяжении всего срока службы.
Сравнение с альтернативными решениями
Для создания ответвлений в трубопроводах диаметром 3/4" существует несколько технических решений:
Сварные тройники из стали. Надёжны, но требуют специального оборудования и квалификации монтажника. Сварные швы подвержены коррозии, особенно при некачественной защите. Демонтаж сварных соединений затруднён.
Пресс-фитинги для металлопластиковых труб. Удобны в монтаже, но применимы только для металлопластика диаметром 3/4" (26 мм). Требуют специального пресс-инструмента стоимостью от 15000 рублей. Не подходят для стальных и медных труб.
Полипропиленовые тройники. Дёшевы (от 80 рублей), но требуют сварки полипропилена при температуре 260°C. Применимы только для полипропиленовых систем. Имеют ограничение по температуре (до 95°C для обычного PP, до 95°C кратковременно для армированного).
Резьбовые латунные тройники VALTEC. Универсальны — подходят для любых материалов труб с резьбой 3/4". Монтаж не требует специального инструмента — достаточно обычных гаечных ключей. Соединение разъёмное, что упрощает модернизацию и ремонт системы. Выдерживают высокие температуры и давления. Срок службы сопоставим со сроком службы здания.
Расчёт гидравлического сопротивления
При проектировании трубопроводных систем необходимо учитывать потери давления на местных сопротивлениях. Для тройника 3/4" коэффициент местного сопротивления ζ зависит от направления потока:
- Проход "на проход" (вход-выход на одной оси): ζ = 0,3-0,5
- Поворот на 90° (вход-выход под углом): ζ = 1,0-1,5
При скорости потока 1 м/с в трубе 3/4" (расход около 1,5 м³/ч) потери давления на тройнике составляют 0,015-0,075 бар, что незначительно для большинства систем. Для сравнения: потери на прямом участке трубы той же длины (100 мм) составят около 0,002 бар.
Комплектующие для монтажа
Для полноценного монтажа системы с тройником 3/4" ВР рекомендуется приобрести:
- Сгоны 3/4" различной длины (80, 100, 120 мм) — для соединения тройника с трубами
- Американки 3/4" — для создания разъёмных соединений без вращения труб
- Шаровые краны 3/4" полнопроходные — для установки на ответвлениях
- Заглушки 3/4" НР — для временной герметизации неиспользуемых отводов
- Контргайки 3/4" — для фиксации резьбовых соединений
- Уплотнительные материалы: льняная подмотка 50 г, паста Unipak 60 г, ФУМ-лента
В магазине СтройРем в Нижнем Новгороде представлен полный комплект фитингов и комплектующих VALTEC для монтажа систем любой сложности. Консультанты помогут подобрать необходимые элементы и рассчитают количество материалов для вашего проекта.
Обслуживание и диагностика неисправностей
Правильно смонтированные резьбовые соединения на фитингах VALTEC не требуют обслуживания в течение всего срока службы. Однако возможны следующие ситуации:
Протечка в месте соединения. Причины: недостаточное количество уплотнителя, неполная затяжка, повреждение резьбы. Устранение: слить систему, демонтировать соединение, проверить состояние резьбы, заменить уплотнитель, произвести повторную сборку с правильным моментом затяжки.
Коррозия поверхности. Причины: повреждение никелевого покрытия при монтаже, контакт с агрессивными средами. Устранение: очистить повреждённый участок, покрыть антикоррозионным составом (например, цинк-содержащей краской). При глубоком повреждении — заменить фитинг.
Вибрации и шум. Причины: высокая скорость потока (более 2 м/с), резонанс трубопровода. Устранение: снизить скорость потока дросселированием или увеличением диаметра труб, закрепить трубопровод хомутами с виброгасящими прокладками.
Где купить в Нижнем Новгороде
Приобрести тройник 3/4" ВР VALTEC можно в магазине СтройРем по адресу: Нижний Новгород, проспект Гагарина, дом 23А. Мы являемся официальным партнёром VALTEC в Нижегородской области и гарантируем подлинность продукции.
В наличии постоянно представлен широкий ассортимент резьбовых фитингов: тройники, угольники, муфты, ниппели, сгоны, контргайки, заглушки — более 200 типоразмеров. Для профессиональных монтажников и строительных организаций действует система скидок при оптовых закупках.
Консультации по выбору фитингов, расчёт материалов для систем отопления и водоснабжения — по телефону +7 (831) 260-11-60. Наши специалисты имеют профильное образование в области теплогазоснабжения и вентиляции, поэтому могут помочь в решении задач любой сложности.
Доставка по Нижнему Новгороду и области курьерской службой. Самовывоз со склада ежедневно. Принимаем оплату наличными, картами Visa/MasterCard/МИР, безналичным переводом для юридических лиц. Резервирование товара по телефону бесплатно.
СтройРем — надёжный партнёр для профессионального монтажа инженерных систем в Нижнем Новгороде!
