Тройник переходной 32х25х32мм Б VALFEX

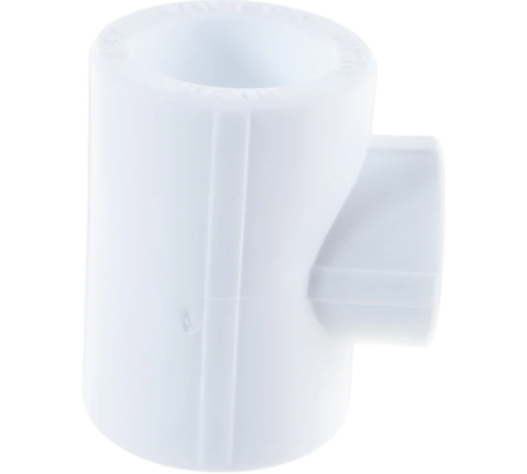

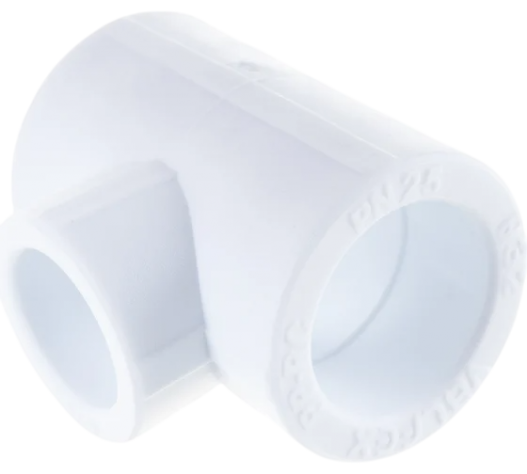

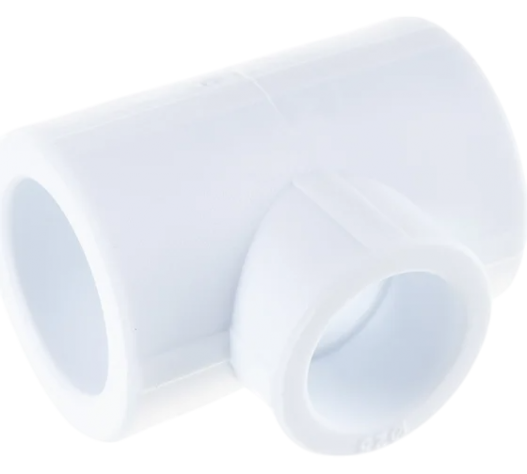

Тройник переходной 32х25х32мм VALFEX из полипропилена

Переходной тройник VALFEX 32х25х32 мм предназначен для создания разветвлений в трубопроводных системах из полипропилена с переходом на промежуточный диаметр. Конструкция фитинга обеспечивает подключение к магистральной линии 32 мм бокового отвода диаметром 25 мм, что позволяет гибко проектировать системы водоснабжения и отопления с учетом различных потребностей в расходе.

Технические параметры

• Диаметры патрубков: 32х25х32 мм (проход-отвод-проход)
• Материал корпуса: полипропилен рандом-сополимер PP-R type 3
• Класс давления: PN 20 (номинальное давление 20 бар)
• Температура эксплуатации: -10...+95°C (кратковременно до +110°C)
• Цвет: белый (стандарт RAL 9003)
• Тип соединения: раструбная полифузионная сварка
• Угол отвода: 90° относительно оси магистрали
• Соответствие стандартам: ГОСТ 32415-2013, EN ISO 15874

Назначение и область применения

Тройник переходной 32х25х32 мм применяется в инженерных системах, где требуется обеспечить разветвление потока с изменением диаметра:

• Системы холодного водоснабжения: разводка от коллектора или стояка к группам потребителей
• Системы ГВС: подключение циркуляционных контуров и линий к точкам водоразбора
• Отопительные системы: подводка к радиаторам, конвекторам, фанкойлам
• Теплые полы: распределение теплоносителя по контурам
• Технологические трубопроводы: транспортировка жидкостей в пищевой, химической промышленности

Конструкция и материалы

Фитинг изготавливается из полипропилена рандом-сополимера третьего типа (PP-R type 3), который обладает оптимальным сочетанием термостойкости и механической прочности. Литье под давлением обеспечивает равномерное распределение материала, отсутствие пор и раковин. Толщина стенок рассчитана на эксплуатацию при давлении 20 бар и температуре до +95°C.

Внутренняя геометрия тройника спроектирована для минимизации гидравлического сопротивления: плавные переходы диаметров снижают турбулентность потока, исключают зоны застоя и отложения взвешенных частиц. Это особенно важно в системах ГВС, где отложения солей жесткости могут со временем сужать проходное сечение.

Технология монтажа

Монтаж выполняется методом полифузионной (диффузионной) сварки с использованием паяльника для полипропиленовых труб. Процесс сварки обеспечивает молекулярное соединение материалов трубы и фитинга, создавая монолитный шов прочностью, превышающей прочность самой трубы.

Режимы сварки:

• Температура паяльника: +260°C ±5°C
• Время нагрева для Ø25: 7 секунд
• Время нагрева для Ø32: 8 секунд
• Время стыковки: 4-6 секунд
• Время охлаждения: 4-5 минут

Подготовка к сварке включает зачистку торцов труб, снятие наружной фаски, обезжиривание поверхностей. Глубина ввода трубы в раструб должна соответствовать маркировке на насадке паяльника. После стыковки детали удерживаются неподвижно до полного остывания — любое смещение нарушает структуру шва и приводит к протечке.

Преимущества переходного тройника

• Оптимизация затрат: использование труб разных диаметров снижает расход материалов
• Гибкость проектирования: легко адаптировать систему под различные потребности в расходе
• Компактность монтажа: отводы меньшего диаметра занимают меньше места
• Высокая надежность: сварное соединение прочнее резьбового, не требует обслуживания
• Долговечность: расчетный срок службы более 50 лет
• Химическая стойкость: не подвержен коррозии, зарастанию, воздействию агрессивных сред
• Экологичность: материал безопасен для питьевой воды, не выделяет вредных веществ

Расчет пропускной способности

При проектировании учитывайте, что переход с диаметра 32 на 25 мм создает местное гидравлическое сопротивление. Коэффициент местного сопротивления для тройника с отводом составляет ζ ≈ 1,5. Для диаметра 25 мм при скорости потока 1 м/с объемный расход составляет около 1,8 м³/ч, что достаточно для подключения большинства сантехнических приборов и радиаторов.

Эксплуатационные характеристики

Зависимость допустимого рабочего давления от температуры теплоносителя:

• При +20°C: до 20 бар
• При +60°C: до 12 бар
• При +80°C: до 8 бар
• При +95°C: до 6 бар

Полипропилен обладает высоким коэффициентом линейного расширения (0,15 мм/м·°C), поэтому при монтаже необходимо предусматривать компенсацию удлинения трубопроводов: использовать неподвижные и скользящие опоры, компенсаторы, П-образные участки.

Совместимость и комплектация систем

Тройник совместим с полипропиленовыми трубами стандартных диаметров (PN 20, SDR 6) производства VALFEX и других изготовителей. Для создания комплексных систем используйте другие фитинги VALFEX: муфты, отводы, переходники с резьбой, краны, коллекторы.

Заказ и доставка в Нижнем Новгороде

Переходные тройники VALFEX всегда в наличии на нашем складе в Нижнем Новгороде. Организуем оперативную доставку по городу и Нижегородской области собственным транспортом. Возможен самовывоз, работаем с наличным и безналичным расчетом. Предоставляем профессиональные консультации по подбору фитингов, расчету материалов, технологии монтажа.
