Комплектующие для электрических щитов: виды, как выбрать, где купить в нижнем Новгороде

Комплектующие для оборудования электрощитов – это совокупность приспособлений, которые применяются для правильного монтажа электроаппаратуры внутри щита. С помощью различных вспомогательных аксессуаров достигается простота и удобство электромонтажных работ, повышается скорость проведения операций по установке и обслуживанию, улучшается надежность и безопасность эксплуатации монтируемого оборудования. Выбрать и купить комплектующие для электрощитов предлагаем в интернет-магазине СтройРем (Нижний Новгород).

Комплектующие электрощитов и их основные разновидности

Существует большое количество различных видов комплектующих, которые применяются профессиональными электриками в работе по сборке и обслуживанию электрощитов. В основном, такие элементы применяются для монтажа кабеля, приборов учета (электросчетчики), модульных защитных устройств (автоматические выключатели, дифференциальные автоматы, УЗО и прочее. Среди таких приспособлений и аксессуаров, используемых в электромонтажных работах, можно выделить:

  • перегородки и перфорированные пластины;
  • соединительные мосты;
  • защитные аксессуары, клеммные крышки, концевые пластинки;
  • уплотнители для ввода кабеля;
  • мембраны для компрессора;
  • крепежные элементы для монтажных панелей и прочее.

Выбор того или иного комплектующего для электрощита определяется:

  • видом и предназначением электрического щита;
  • устанавливаемым в электрощите оборудованием.

Из наиболее востребованных монтажных аксессуаров электрощитов выделяются:

  • шины для щитов электричества;
  • дин-рейки.

Шины для щитов электричества

Шины электрические представляют собой электропроводящий элемент, применяемый для подключения аппаратуры к линии ввода электричества. Данные аксессуары обеспечивают простой и компактный монтаж электроаппаратуры и кабелей, позволяют правильно организовать пространство внутри щита.

Одним из основных электрических параметров шины является низкое сопротивление проводника. За счет этого повышается токопроводность изделия и достигается возможность установки в сетях с активной и реактивной питающей мощностью. Для производства шин применяются электротехническая медь, алюминий и их сплавы.

По назначению шины бывают нескольких типов. При выполнении сборки электрощита внутри дома или квартиры, а также в низковольтных сетях наиболее часто используется распределительные шины двух типов:

  • шина фазная;
  • шина нулевая (или шина заземления).

Как видно с названия – первый вид применяется для подключения к токоведущему проводнику фазного типа, второй вариант шины рассчитан на присоединение нулевого проводника или заземляющего провода.

По конструкции шины бывают:

  • Разборные. Оснащены разборным корпусом на винтовых зажимах, позволяющим получить доступ к контактным пластинкам путем разборки аксессуара.
  • Литые. Оснащены изолированным корпусом или литыми или сварными контактными элементами.

Кроме этого, существует достаточно большой выбор соединительных шин, которые отличаются конфигурацией, формой, типом контактов.

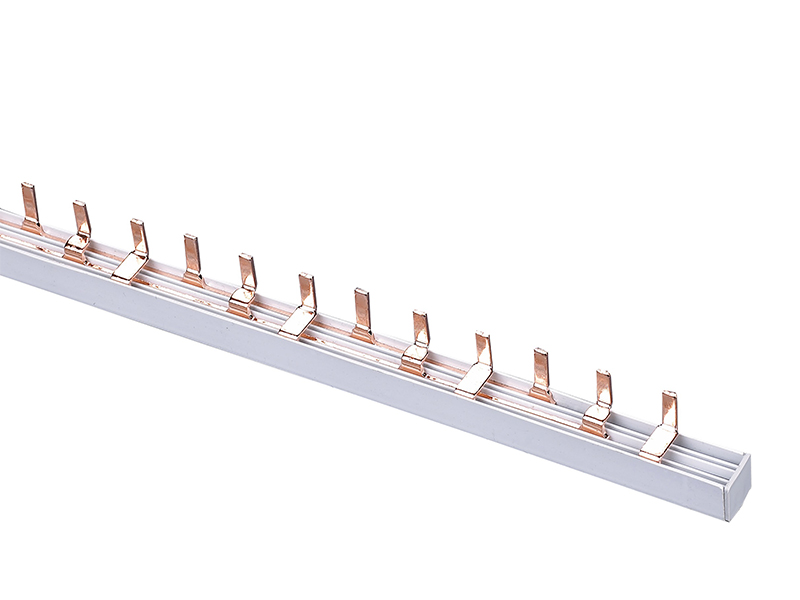

Гребенчатые шины соединительные

Одними из востребованных при выполнении сборки электрощита являются гребенчатые соединительные шины или гребенки. В конструкции данных изделий подводник выполнен в виде тонкой пластины с контактными выступами для подключения устройств защиты и прочих совместимых модульных устройств. В зависимости от типа контактов, гребенки соединительные делят на:

  • Шина соединительная тип PIN. Оснащена контактными штыревыми элементами. Присоединение осуществляется путем вставки штыря в соответствующее гнездо устройства. В большинстве применяют для монтажа различных устройств защиты.
  • Шина соединительная тип FORK. Имеет контактные клеммы в виде вилки. Такие приспособления предназначены для винтового крепления контактов с последующим их зажимом при помощи гайки иногда с шайбой.

Гребенки поставляются четырех типов полюсности:

  • однополюсные гребенчатые шины;
  • двухполюсные гребенчатые шины;
  • трехполюсные гребенчатые шины;
  • четырехполюсные гребенчатые шины.

Каждая из данных модификаций содержит определенное количество параллельно монтированных пластин с выходом контактов для подключения модульной аппаратуры.

Гребенчатые соединительные шины классифицируют также:

  • по количеству контактов: от 142 до 60;
  • по шагу контактов: 18, 27 мм;
  • по токовой нагрузке: 63 – 120 А.

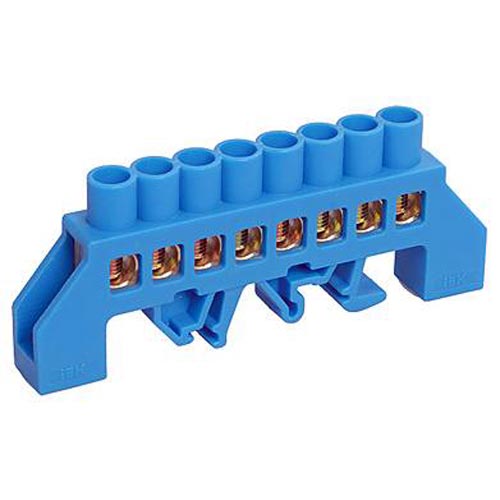

Шина соединительная на DIN изоляторе

Шина соединительная на изоляторе под DIN рейку представляет собой проводниковую пластину с винтовыми креплениями под кабель, установленную на пластиковой стойке. Такие изделия предназначены для присоединения токопроводящих жил проводов и кабелей с целью их подключения к одной линии токопередачи.

DIN - изолятор позволяет без труда осуществить монтаж элемента в стандартном щитке. За счет винтового крепления достигается быстрое и надежное крепление проводов к шине.

Выбирают шины на изоляторах ДИН по нескольких параметрам:

  • по количеству монтажных отверстий на шине – 6, 8, 10, 12 и более;
  • по диаметру отверстий - для проводников с сечение 4 кв.мм и более;
  • по максимальной токовой нагрузке от 63 А;
  • по сечению шины: 6х 9 мм и прочие;
  • по типу изолятора: стойки, уголки.

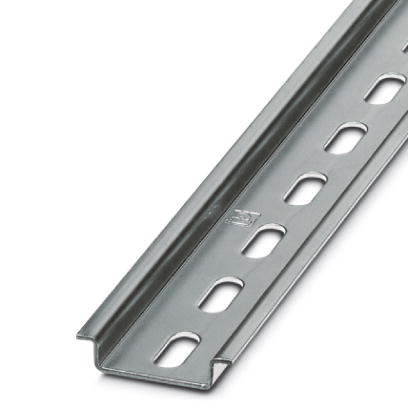

Рейки DIN

DIN-рейка – это специальное металлическое профильное изделие, которое используется в качестве опорной конструкции для крепления электроаппаратуры и модульных устройств в электрических щитах. Данные изделия производят из тонколистовой стали с защитным покрытием или алюминия. В зависимости от этого определяется цена изделия.

Рейки ДИН могут иметь разный тип профиля.

  • DIN-рейка тип Ω. Оснащена полками, загнутыми наружу. Оптимальный вариант для крепления стандартной модульной аппаратуры, автоматических выключателей, реле, диф-автоматов и других устройств защиты.
  • DIN-рейка тип С. Имеет загнутые внутрь полки. В основном применяют для монтажа зажимов, клеммных колодок и прочих устройств подключения сети
  • DIN-рейка тип G. Такая рейка имеет полки, загнутые внутрь, но полки имеют разную высоту. Применяется редко, в основном при подключении специализированной электроаппаратуры, совместимых клеммных колодок и зажимов.

Также рейки DIN по бывают:

  • Сплошные. Изготовленные без монтажных отверстий, со сплошной поверхностью. Такие элементы более жесткие, но сложнее в монтаже. Для крепления требуется предварительно просверливать отверстия.
  • Перфорированные. На поверхности профиля нанесена перфорация (овальные отверстия с одинаковым шагом). Данная особенность существенно облегчает электромонтажные работы, хотя немного снижает жесткость самой рейки.

Купить комплектующие для электрических щитов в Нижнем Новгороде

Компания СтройРем реализует щиты электрические и комплектующие к ним в Нижнем Новгороде. В наличии хороший ассортимент необходимых аксессуаров для сборки электрощита. У нас можно приобрести рейки ДИН, шины соединительные, гребенчатые, на изоляторах и другие виды комплектующих. Все товары на сайте отвечают требованиям стандартов и имеют соответствующие сертификаты. Допустимы к использованию при сборке электрощитов.

На все виды комплектующих для электрощитов в нашем интернет-магазине низкая цена. Предлагаем рейки DIN по стоимости от 8 рублей за штуку, шины соединительные от 70 рублей за штуку. Для удобства совершения покупок у нас предусмотрены разные способы оплаты товаров. Также вы можете приобрести любые изделия и продукцию у нас с доставкой по Нижнему Новгороду и области. Доступен самовывоз товаров из маркета или со склада. Оформляйте заказ на сайте и забирайте продукцию в удобное вам время.

По вопросам выбора, консультаций по оформлению, оплате, доставке и самовывоза готовы предоставить информацию. Связаться с нами можно по телефону (номера на сайте) или в онлайн-чате. В интернет-магазине СтройРем – всегда выгодные покупки надежных материалов для ремонта и строительства.
