Щиты электрические: виды, классификация, как выбрать и где купить в Нижнем Новгороде

Щит электрический – это устройство ввода и распределения электричества по группам потребления. В народном хозяйстве применяются для создания разветвленной электросети внутри жилых помещений. В интернет-магазине СтройРем, представлен хороший ассортимент электрощитов по доступным ценам в Нижнем Новгороде.

Что такое электрических щит: классификация

Электрические щиты конструктивно представляют собой приспособления, внутри которых осуществляется монтаж электрической аппаратуры. К боксу подводится питающий провод и, при помощи средств управления, электроэнергия распределяется на несколько линий (цепей). В современных щитах могут устанавливаться средства управления, контроля, изоляции, регулировки, измерительные приборы. Таким образом, электрощит является ключевым узлом, который предназначен для эффективного управления системой электроснабжения.

Существует обширная классификация электрических щитов. Это позволяет подобрать оптимальное изделия исходя из сферы применения и назначения. В частности, электрощиты делят по следующим признакам:

  • по материалу изготовления;
  • по конструкции;
  • по назначению;
  • по способу монтажа;
  • по защищенности;
  • по количеству устанавливаемых модулей.

Выбор электрического щита по материалу изготовления

Материал изготовления щита электрического напрямую влияет на его защитные свойства, и функционал. В соответствии с правилами установки электрооборудования (ПУЭ), в электрических сетях допускается использовать следующие виды изделий:

  • Металлические электрические щиты. Производят из листовой стали методами гибки и сварки. Наружные поверхности покрываются износостойкой краской, придающей приспособлению эстетичный вид. Такой вид оборудования характеризуется высокой прочностью, антивандальными свойствами, долговечностью. В основном, применяют для наружной установки и для монтажа в местах с возможным доступом к внутренним устройствам третьих лиц.

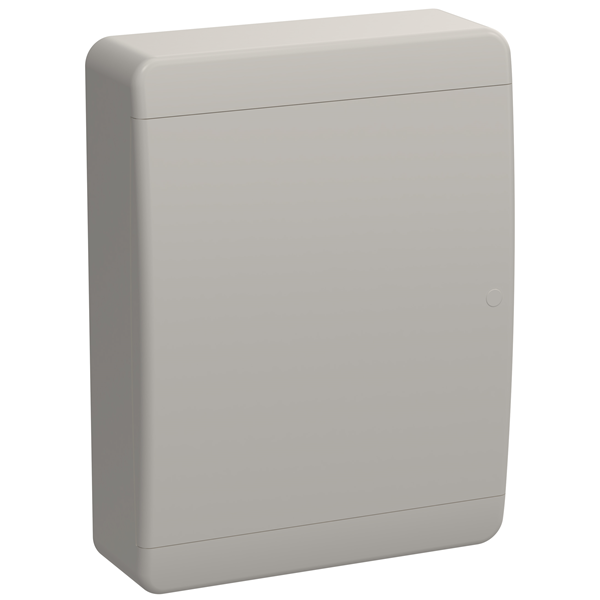

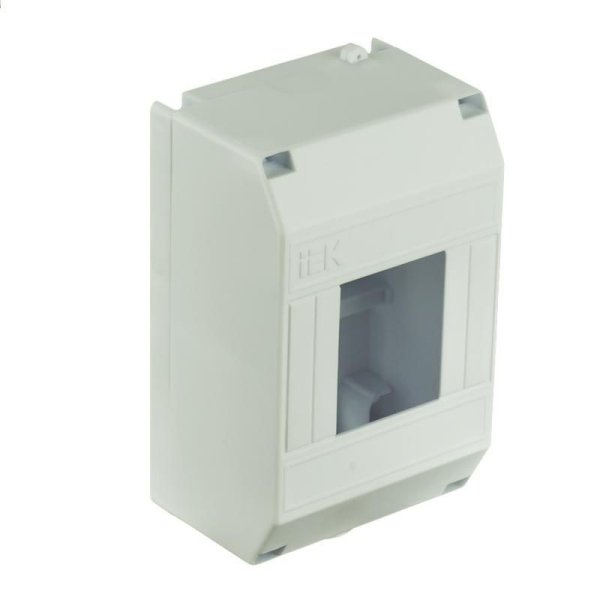

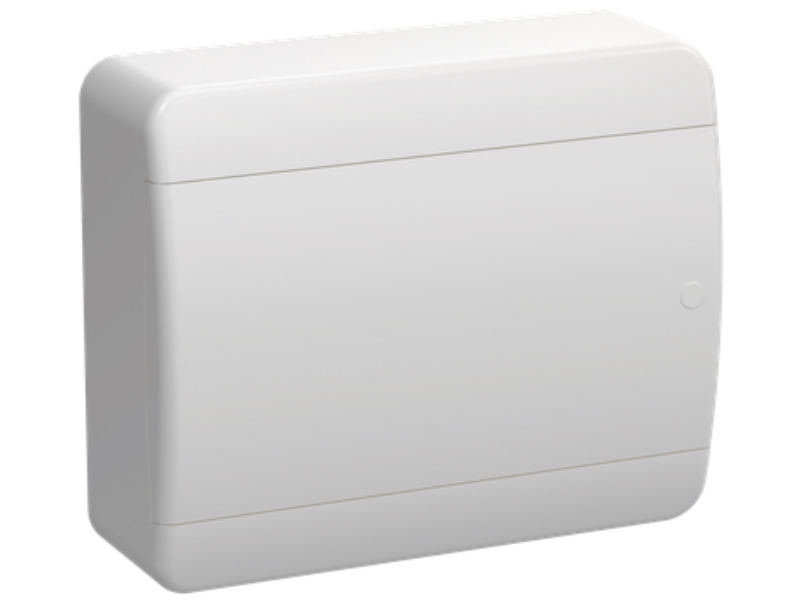

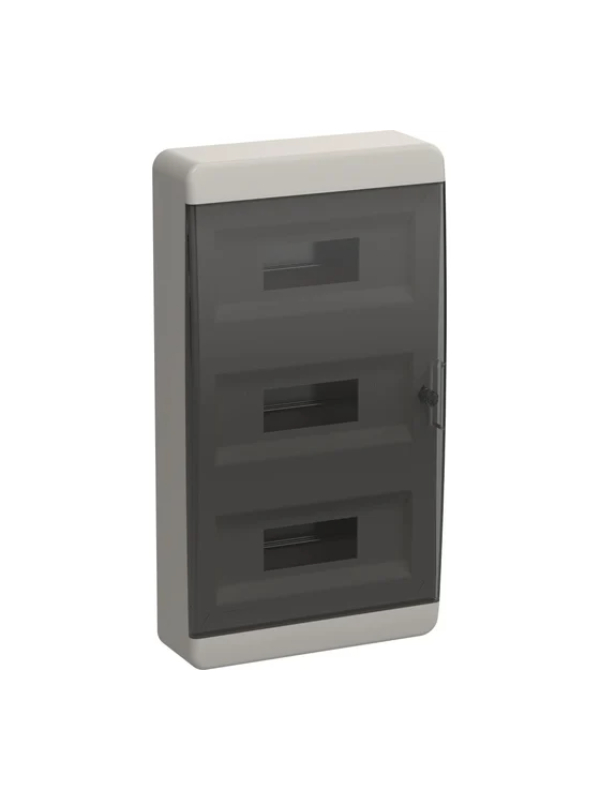

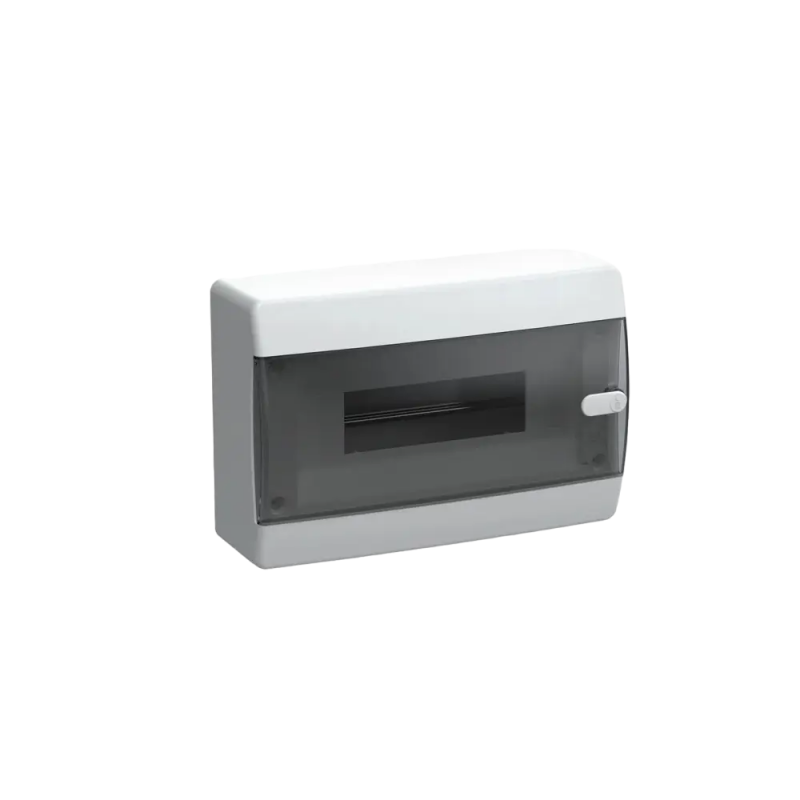

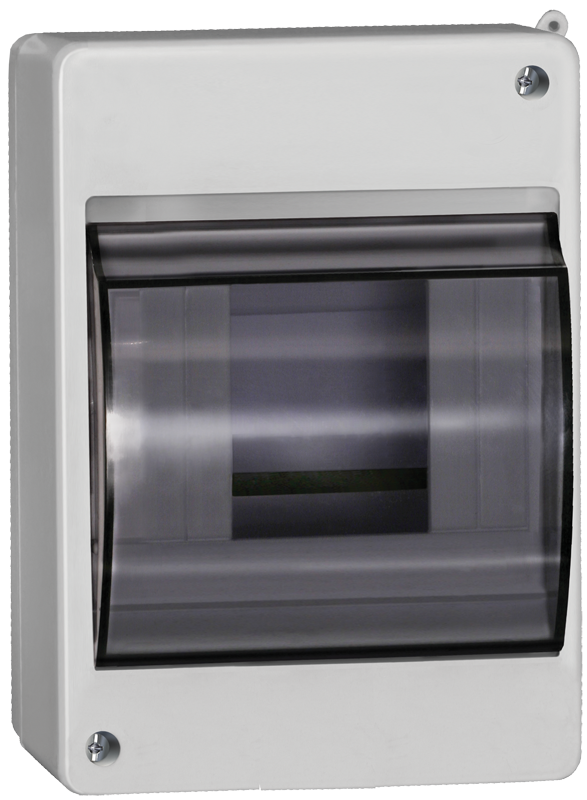

  • Пластиковые электрические щиты. Производятся из негорючих полимеров. Имеют привлекательных дизайн, но уступают в прочности металлическим аналогам. Данные приспособления больше подходят для внутриквартирного или внутридомового размещения.

Узнать более подробную информацию о данных приспособлениях, выбрать и купить подходящие рекомендуем в каталогах интернет-магазина СтройРем: щиты электрические пластиковые и щиты электрические металлические.

Конструкция электрического щита

Электрические щиты разделяют по конструктивному исполнению на следующие разновидности:

  • Щиты электрические боксы. Конструктивно представляют собой коробки, с открывающейся дверцей без внутреннего оснащения крепежными элементами.

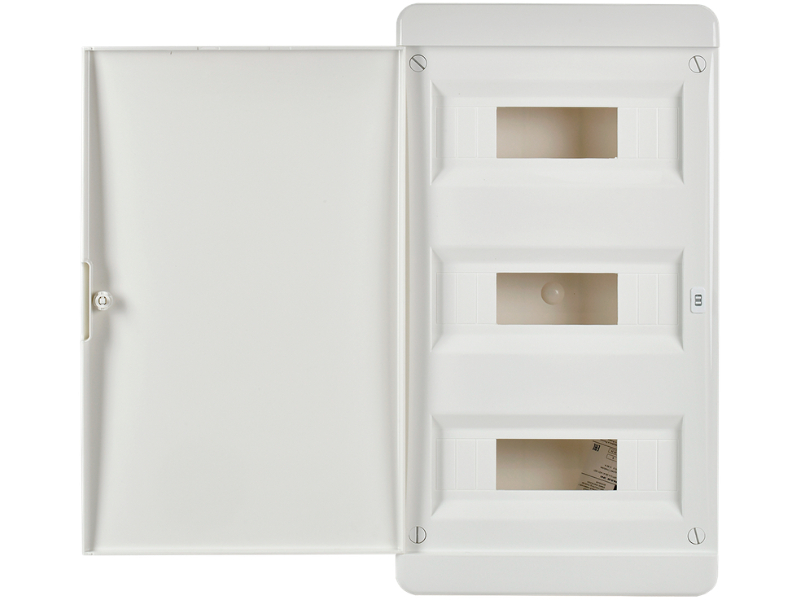

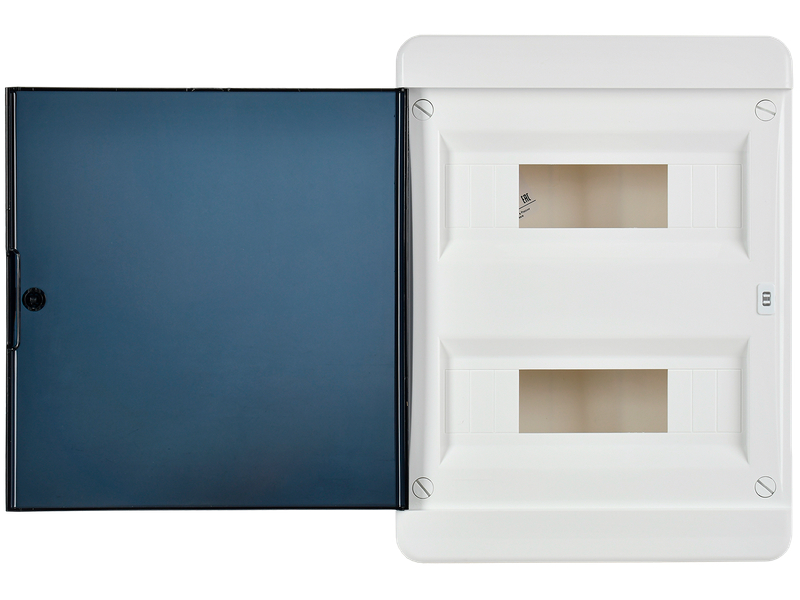

  • Щиты электрические с монтажными панелями (ЩМП). Являются разновидностью боксов. Внутри которых имеется необходимая оснастка для быстрой и надежной установки модульных и других элементов. Данный вид электромонтажных изделий считается самым популярным при прокладке бытовых сетей в жилых домах.
  • Шкафы. Электрические шкафы предназначены для установки внутри большого количества электроаппаратуры. Характеризуются большими габаритами. Являются мобильными.

Выбор щитов электрических по назначению

Электрощиты по назначению делят на несколько групп. В жилом фонде наиболее часто используют следующие виды оборудования:

  • Распределительные щиты (ЩР). Представляет собой устройство ввода и последующего распределения электрической энергии по целевым группам. Разновидностью данного вида оборудования являются главные распределительные щиты (ГЩР). Они устанавливаются на вводе магистральной электросети в здание жилого, коммерческого, производственного значения.
  • Этажные щиты (ЩЭ). Применяются для равнозначного распределения электрической энергии между квартирами или помещениями на одном этаже. В конструкции таких изделий могут предусматриваться места для установки счетчиков электрической энергии.
  • Квартирные щиты (ЩК). Разновидность распределительного щита, основное назначение которого заключается в создании групп электрической сети внутри жилых квартир и домов. Такие электрощиты для дома применяют для создания отдельных линий на розетки, освещение, для подключения мощных бытовых приборов, подводки электричества в разные комнаты и прочее.

В коммунальном хозяйстве и на производствах также применяются другие виды электрощитов. Такими, например, являются щиты автоматики (ЩА), щиты бесперебойного подачи электричества (ЩБП), щит управления (ЩУ), щит освещения (ЩО).

Щит электрический: выбор по способу и месту монтажа

По способу монтажа электрощиты делят на следующие виды:

  • Щит подвесной. Предполагает настенное крепление при помои соответствующего крепежа.

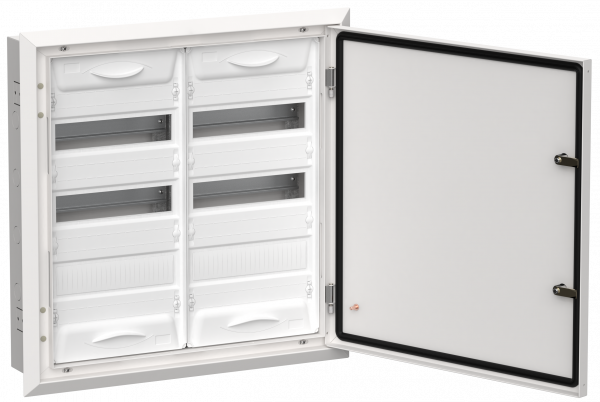

  • Щит встраиваемый. Монтируется в нишу стены.
  • Отдельно стоящий щит. Предусматривает крепление на опоре или опорных ножках.
  • Переносной щит (мобильный). Используется без строгой фиксации для возможности переноса изделия вместе с устроенной внутри электроаппаратурой.

Кроме способа крепления, электрощиты делят и по допустимому месту монтажа и условиям эксплуатации. По данным характеристикам изделия классифицируют следующим образом:

  • Щиты электрические внутреннего применения. Отличаются невысокой прочностью. Имеют низкий класс пылевлгонепроницаемости. Допускается установка внутри зданий.
  • Щиты электрические наружные. Обладают высоким классом герметичности. Допускается установка на улице под навесом или без дополнительной защиты от атмосферных осадков.

Выбор электрощита по количеству устанавливаемой электроаппаратуры

Любой электрощит рассчитан на установку определенного количества устройств защиты или другого вида электроаппаратуры. Этот фактор обязательно учитывается при выборе изделия. Причем, основным обуславливающим критерием выбора является техническая документация – проект электросети здания или помещения.

Для бытового использования в основном применяют распределительные щиты на 4 – 54 модуля. При этом всегда рекомендуется приобретать модель с запасом модулей под возможное последующее проведение новой линии электропроводки.

Технические требования ПУЭ к установке и выбору электрощитов

При выборе и монтаже электрощитов, согласно правил установки электроаппаратуры, должны соблюдаться следующие важные требования:

  1. Выбор электрощита должен основываться на электрических характеристиках подключаемой сети. В частности, на щите должно быть указание напряжения сети, при котором достигается безопасность эксплуатации изделия.
  2. Щит подбирается с учетом максимального количества модульной аппаратуры. Превышение количества устанавливаемых модульных устройств в щитах не допускается.
  3. Допускается использовать исключительно изделия, которые производятся из негорючих материалов. Пластиковые щиты должны быть произведены из негорючих полимеров, соответствующих группе горючести Г1, обладающие свойствами самозатухания и низкого дымовыделения.
  4. При подключении электропроводки необходимо выполнять маркировку проводников, используя для этого соответствующие бирки.
  5. Ноль и заземление подключаются к клеммным колодкам только одним проводом.
  6. В щитах с шинами должно быть: шины черного цвета под фазу, шины синего цвета под ноль.
  7. Соединение модульной аппаратуры осуществляется при помощи шины.
  8. Металлические части корпусов щита (коробка и дверца) должны быть заземлены.
  9. Подключение и разводка электросети в щитах, устанавливаемых в деревянных строениях, осуществляется только с использованием металлорукавов.

Выбирая правильно щит электрический, и руководствуясь простыми правилами их установки, справиться с монтажом может практически любой. При этом мы рекомендуем проводить электромонтажные работы с привлечением опытных специалистов. А выбрать подходящие электрощиты и комплектующие в Нижнем Новгороде и купить их по доступной цене вы всегда можете в интернет-магазине СтройРем.
