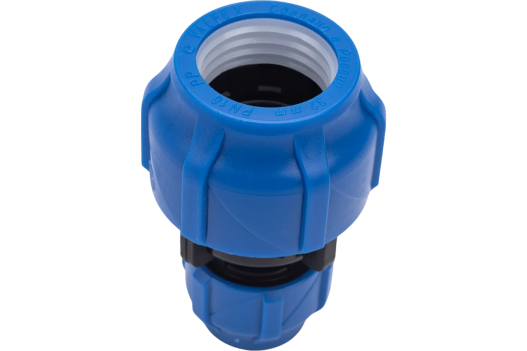

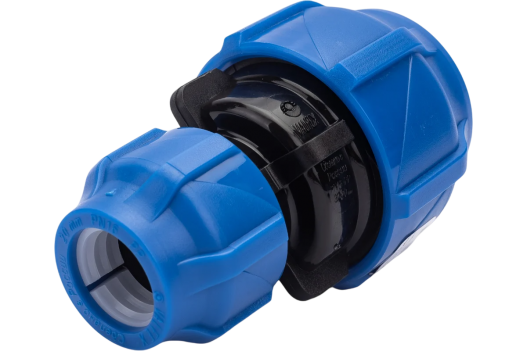

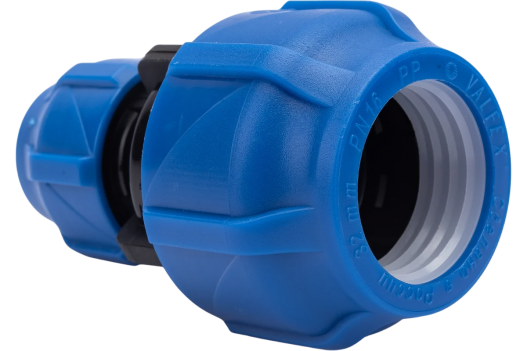

Муфта ПНД переходная 32мм - 20мм VALFEX

Муфта ПНД переходная 32мм - 20мм VALFEX

Муфта ПНД переходная 32мм - 20мм VALFEX — это компрессионный фитинг-редукция, предназначенный для герметичного соединения полиэтиленовых труб разных диаметров: 32 мм и 20 мм. Такой переходник необходим при создании разветвлённых водопроводных систем, где требуется уменьшить сечение трубопровода для подключения второстепенных линий или конечных точек водоразбора.

Конструкция переходной муфты

Муфта-редукция имеет двухстороннюю конструкцию с разными диаметрами на входе и выходе:

• Корпус из полипропилена PP-R — цельнолитая конструкция с двумя посадочными местами разного диаметра
• Две зажимные гайки — для каждого диаметра (32 мм и 20 мм) своя гайка
• Два комплекта компрессионных колец — адаптированы под диаметры 32 мм и 20 мм
• Два уплотнительных кольца EPDM — обеспечивают герметичность с обеих сторон
• Усиленная центральная камера — плавный переход диаметров без турбулентности потока

Принцип работы аналогичен обычным компрессионным муфтам — при затягивании гаек происходит обжатие труб компрессионными кольцами, создавая надёжное герметичное соединение.

Технические характеристики

Области применения

Переходные муфты используются в следующих ситуациях:

• Разветвление водопровода — от магистральной трубы 32 мм отвод ветки 20 мм к отдельной точке
• Системы полива — от основной линии 32 мм отводы к отдельным грядкам или зонам полива трубой 20 мм
• Дачные водопроводы — экономия на трубах меньшего диаметра для второстепенных линий
• Подключение одной точки водоразбора — от коллектора 32 мм труба 20 мм к смесителю или унитазу
• Ремонтные работы — замена участка трубы другого диаметра без переделки всей системы
• Оптимизация систем — снижение затрат за счёт использования труб меньшего диаметра там, где это возможно

Преимущества использования редукции

Экономия материалов: используйте дорогую трубу большого диаметра только на магистрали, для отводов — более дешёвую трубу 20 мм.

Гибкость монтажа: можно создавать сложные разветвлённые системы с оптимальным распределением диаметров.

Простота установки: не требуется сварка или специальный инструмент — достаточно двух ключей.

Универсальность: подходит для труб ПНД любых производителей при соблюдении наружных диаметров 32 и 20 мм.

Надёжность: цельнолитой корпус исключает протечки в зоне перехода диаметров.

Обратимость: соединение можно разобрать для ремонта или изменения конфигурации системы.

Инструкция по монтажу

Шаг 1. Подготовка труб: отрежьте обе трубы (32 мм и 20 мм) ножницами для ПНД строго перпендикулярно оси. Снимите фаску, очистите торцы от стружки и загрязнений.

Шаг 2. Проверка комплектности: убедитесь, что в муфте есть все элементы для обоих диаметров: две гайки разных размеров, два компрессионных кольца, два уплотнителя.

Шаг 3. Сборка стороны 32 мм: разберите сторону с диаметром 32 мм. Наденьте на трубу 32 мм: гайку (резьбой к торцу), компрессионное кольцо (конусом к гайке), уплотнительное кольцо.

Шаг 4. Вставка трубы 32 мм: вставьте трубу в большее посадочное место корпуса муфты до упора (глубина ~30 мм). Затяните гайку, удерживая корпус ключом.

Шаг 5. Сборка стороны 20 мм: аналогично наденьте на трубу 20 мм элементы меньшего размера: гайку, компрессионное кольцо, уплотнитель.

Шаг 6. Вставка трубы 20 мм: вставьте трубу в меньшее посадочное место до упора (глубина ~25 мм). Затяните гайку.

Шаг 7. Проверка: подайте воду под рабочим давлением, проверьте обе стороны муфты на герметичность. При необходимости подтяните гайки.

Важно: не путайте комплекты колец для разных диаметров — использование неправильного размера приведёт к протечке!

Рекомендации по эксплуатации

Используйте муфту только для холодной воды — температура не должна превышать +40°C.

Учитывайте снижение пропускной способности при переходе с 32 мм на 20 мм — такое соединение подходит для подключения 1-2 точек водоразбора.

Располагайте редукцию так, чтобы больший диаметр был со стороны источника воды (насос, коллектор), меньший — со стороны потребителя.

Защищайте наружные соединения от ультрафиолета — используйте защитные короба или покрасьте муфту.

При монтаже в земле обеспечьте доступ к муфте через ревизионный колодец — для осмотра и обслуживания.

Не превышайте рабочее давление 16 атмосфер — для систем с высоким давлением устанавливайте редуктор.

Расчёт пропускной способности

При переходе с диаметра 32 мм на 20 мм пропускная способность снижается в зависимости от длины участка трубы 20 мм:

• Труба Ø32 мм — пропускная способность ~60 л/мин при давлении 2 атм
• Труба Ø20 мм — пропускная способность ~25 л/мин при давлении 2 атм

Таким образом, после редукции общий расход будет ограничен меньшим диаметром (20 мм), что составляет примерно 40% от пропускной способности трубы 32 мм.

Практический пример: если от магистрали 32 мм вы делаете отвод трубой 20 мм длиной 5 метров к одному смесителю, пропускной способности 25 л/мин будет достаточно (обычный смеситель потребляет 6-10 л/мин).

Совместимость с трубами

Муфта переходная VALFEX совместима с трубами:

• ПНД (ПЭ80, ПЭ100) с наружными диаметрами 32 мм и 20 мм
• Трубы питьевого водоснабжения с соответствующими диаметрами
• Напорные трубы SDR11, SDR13.6, SDR17 (при соответствии диаметров)

Критически важно: наружные диаметры труб должны СТРОГО соответствовать 32 мм и 20 мм. Отклонение даже на 1 мм приведёт к негерметичности соединения.

Альтернативные варианты переходов

Помимо переходной муфты 32-20 мм, существуют другие варианты изменения диаметра:

• Переходная муфта 32-25 мм — меньшее снижение пропускной способности
• Тройник редукционный 32x20 мм — для создания отвода с одновременным уменьшением диаметра
• Муфта комбинированная 32 мм - 1/2" с последующим переходом на трубу 20 мм — через резьбовые фитинги

Выбор зависит от конкретной задачи и конфигурации водопроводной системы.

Отличия от прямых муфт

О бренде VALFEX

VALFEX — российский производитель фитингов и сантехнической арматуры, работающий на рынке с 2008 года. Продукция ориентирована на массовый сегмент с акцентом на надёжность и доступную цену.

Все фитинги VALFEX проходят обязательные испытания на гидравлическое давление, проверку герметичности и ресурсные тесты. Производитель гарантирует соответствие заявленным характеристикам при соблюдении правил монтажа и эксплуатации.

Частые вопросы

Можно ли использовать муфту "задом наперёд" (20→32 мм)?
Технически можно, но не рекомендуется. При движении потока от меньшего диаметра к большему возникает турбулентность, шум, возможны гидроудары. Правильная установка: 32→20 мм по направлению потока.

Как понять, какого размера компрессионное кольцо?
Кольца обычно маркированы размером (32, 20) или отличаются по цвету. Проще всего — большее кольцо для трубы 32 мм, меньшее для 20 мм.

Сколько точек водоразбора можно подключить через трубу 20 мм?
Оптимально — одну точку (смеситель, унитаз, стиральная машина). Две точки — при условии, что они не будут работать одновременно.

Какое падение давления на редукции?
При нормальных расходах (до 15 л/мин) падение давления незначительно — около 0.1-0.2 атм. Основные потери давления происходят в трубе меньшего диаметра.

Можно ли использовать для горячей воды?
Нет, максимальная температура +40°C. Для горячего водоснабжения нужны специализированные термостойкие фитинги.

Комплектация и доставка

Комплект поставки: корпус муфты-редукции, две зажимные гайки (для Ø32 и Ø20), два компрессионных кольца, два уплотнительных кольца. Упаковка — индивидуальный пакет с этикеткой.

Доставка по Нижнему Новгороду — в течение 1 дня при наличии на складе. Доставка в область — 1-2 дня. Самовывоз из магазина — без ожидания.

Оптовым покупателям предоставляются скидки при заказе от 100 штук — обращайтесь к менеджерам для расчёта.

Муфта ПНД переходная 32мм - 20мм VALFEX — это практичное решение для создания разветвлённых водопроводных систем с оптимальным распределением диаметров труб.
