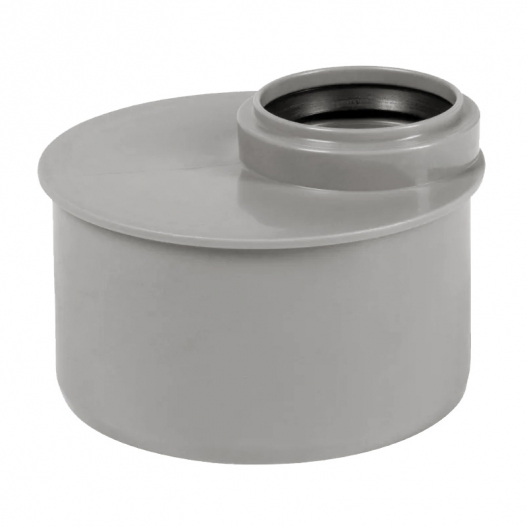

Переход эксцентрический короткий 110/50мм VALFEX
Предназначен для соединения труб большего диаметра с меньшим в системах внутренней канализации установленных внутри жилых, административных, производственных зданий. Позволяет соединять разные диаметры и сохраняет герметичность на стыках. Такой переход легко монтируется и не требует специального инструмента для монтажа.
Переход эксцентрический 110/50мм VALFEX в Нижнем Новгороде
Эксцентрический переход 110/50мм VALFEX — специальный фитинг для подключения отвода меньшего диаметра к стояку так, чтобы внутренние нижние стенки труб образовывали одну плоскость. Это критически важно для нормального стока — жидкость течет по дну трубы, и если переход сделан неправильно, образуется ступенька, на которой застревает мусор и формируется засор.
Чем эксцентрический переход отличается от концентрического
Смещение оси для выравнивания дна
У концентрического перехода обе трубы расположены соосно — центры совпадают. При переходе со 110мм на 50мм получается ступенька и сверху, и снизу. У эксцентрического перехода малая труба смещена вниз относительно большой — в результате нижние стенки находятся в одной плоскости, ступенька остается только сверху.
Почему ступенька снизу создает проблемы
Канализационные стоки текут не полным сечением трубы, а тонким слоем по дну. Если на пути потока встречается порог — вода его перехлестывает, а густые фракции, туалетная бумага, волосы застревают. Постепенно на этом месте формируется засор. Эксцентрический переход устраняет эту проблему — поток плавно переходит из широкой трубы в узкую без препятствий.
Когда можно использовать концентрический
Концентрические переходы применяют только на напорных системах — там, где жидкость движется под давлением и заполняет всё сечение трубы. Например, в системах отопления или водоснабжения. В самотечной канализации концентрический переход — ошибка, которая обязательно приведет к засорам.
Применение в системах внутренней канализации
Подключение 50мм отвода к стояку 110мм
Типичная задача — от стояка 110мм отходит горизонтальная труба 50мм к раковине, душевой кабине или писсуару. Переход с диаметра на диаметр делают через тройник 110х50мм и эксцентрический переход. Переход устанавливают таким образом, чтобы нижняя образующая трубы 50мм была продолжением нижней образующей трубы 110мм.
Соединение отводов разного диаметра на горизонте
Иногда горизонтальный участок канализации начинается трубой 110мм, а потом переходит на 50мм — например, когда основной стояк далеко, и первый участок проложен большим диаметром для надежности. На таком участке эксцентрический переход ставят в месте смены диаметра с ориентацией «плоское дно» — так сток не теряет скорость и не заиливается.
Преимущества короткой версии перехода
Компактность в стесненных условиях
Короткий переход имеет длину примерно 100 мм против 150-200 мм у стандартного. Это важно при монтаже в узких технических шахтах, за инсталляциями унитазов, в межэтажных перекрытиях с ограниченной толщиной. Лишние 5-10 см могут не влезть в доступное пространство — короткий переход решает эту проблему.
Меньший вес и расход материала
На крупных объектах, где устанавливаются десятки переходов, экономия материала становится заметной. Короткий переход легче, требует меньше пластика, проще транспортируется. Для частного строительства это некритично, но для застройщиков многоквартирных домов — ощутимая разница в смете.
Монтаж эксцентрического перехода
Правильная ориентация в пространстве
На корпусе перехода нет маркировки «верх-низ», определяют ориентацию визуально — широкий и узкий раструбы должны быть смещены книзу. Если перепутать и поставить смещением вверх, получится та же ступенька внизу, что и при концентрическом переходе. Перед фиксацией проверьте положение уровнем или линейкой.
Герметизация соединений
Переход вставляется в раструб предыдущей трубы и принимает в свой раструб следующую — в обоих соединениях работают стандартные резиновые уплотнительные кольца. Смажьте уплотнители силиконовой смазкой, вставьте переход до упора без перекосов. Правильно установленное соединение герметично без дополнительных уплотнителей и герметиков.
Соблюдение уклона на горизонтальных участках
Если переход стоит на горизонтальном участке канализации, убедитесь что общий уклон трубопровода сохраняется. Для труб 50мм нормативный уклон составляет 3 см на метр длины. Провисание или контруклон на переходе создаст застойную зону, где будут скапливаться отложения.
Распространенные ошибки при выборе и установке
Использование концентрического вместо эксцентрического
Неопытные монтажники или те, кто пытается сэкономить, ставят концентрические переходы от систем отопления в канализацию. Первое время всё работает нормально, но через несколько месяцев на ступеньке накапливается осадок, сечение уменьшается, начинаются медленный слив и булькание. Приходится разбирать и переделывать на эксцентрический.
Неправильная ориентация эксцентрика
Если эксцентрический переход развернут смещением вверх или вбок, эффект теряется — ступенька на дне остается. При монтаже обязательно контролируйте положение перехода и фиксируйте трубу хомутами после проверки ориентации. На вертикальных участках ориентация не критична, а на горизонтальных и наклонных — принципиально важна.
Почему VALFEX надежнее китайских аналогов
Точная геометрия раструбов
Переходы VALFEX изготавливают на европейском оборудовании с жесткими допусками — раструбы имеют правильную круглую форму, диаметр соответствует стандарту, уплотнительные канавки расположены точно. Китайские фитинги часто овальные, с разностенностью, раструбы не соосны — такой переход сложно герметично соединить с трубами.
Полипропилен без вторичного сырья
VALFEX использует первичный полипропилен — материал упругий, не трескается от ударов, не выгорает на солнце при хранении. Дешевые переходы из вторички хрупкие — если уронили при монтаже, могут появиться микротрещины, которые со временем разойдутся и дадут течь.
Купить переход 110/50мм эксцентрический VALFEX в СтройРем
Доставка по Нижнему Новгороду
Заказ до 12:00 — привозим в тот же день с 14:00 до 20:00. Выбирайте удобное время доставки с интервалом 1 час или стандартное окно 3 часа. Доступна ночная доставка с 19:00 до 04:00. Стоимость доставки рассчитывается автоматически в зависимости от зоны Нижнего Новгорода. Подъем на этаж обсуждаем заранее.
Самовывоз со склада
Адрес: Нижний Новгород, пр. Гагарина, 23А. Работаем пн-пт 8:00-18:00, сб 8:00-17:00. Посмотрите фитинг вживую, убедитесь в качестве пластика, проверьте отсутствие дефектов. Наши специалисты помогут подобрать весь комплект для монтажа канализационной системы.
Консультация по подбору
Не уверены, какой переход нужен для вашей задачи — эксцентрический или концентрический, короткий или стандартный? Звоните +7 (831) 260-11-60 или +7 (831) 260-11-90, расскажем разницу, поможем выбрать правильный вариант, рассчитаем количество фитингов для всего объекта.
