Тройник 32мм Б VALFEX

Тройник полипропиленовый 32 мм Б VALFEX

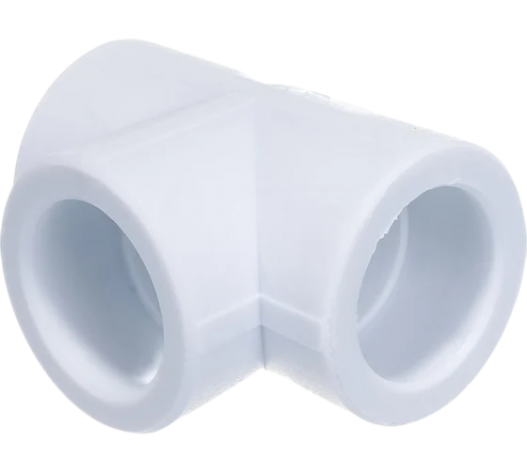

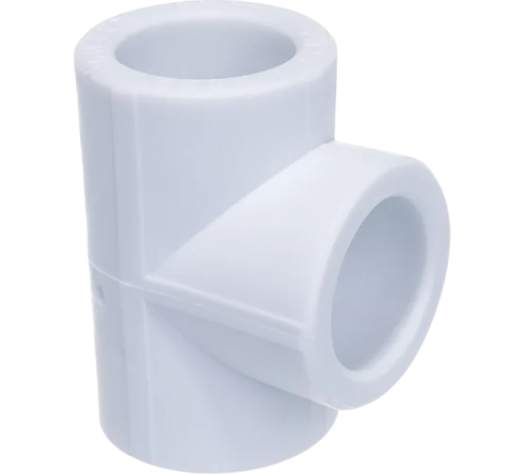

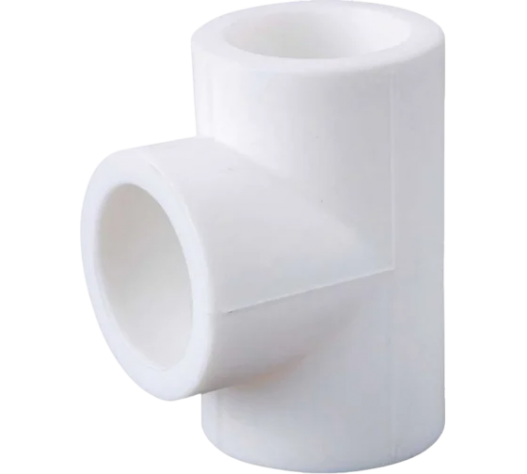

Тройник белый 32 мм VALFEX — фитинг для создания Т-образных ответвлений в трубопроводных системах из полипропилена. Предназначен для монтажа методом раструбной сварки (пайки) в системах холодного и горячего водоснабжения, отопления, а также в технологических линиях. Изготовлен из полипропилена PPR белого цвета, выдерживает рабочее давление до 20 бар и температуру до +95°C.

Технические характеристики

• Диаметр: 32 мм (все три патрубка одинакового размера)
• Материал: PPR (полипропилен рандом-сополимер III типа) белый
• Класс давления: PN20 (20 бар при температуре +20°C)
• Рабочая температура: от -10°C до +95°C постоянно
• Кратковременная температура: до +110°C (не более 100 ч/год)
• Способ монтажа: диффузионная сварка (полифузная пайка)
• Производитель: VALFEX (Россия)
• Срок эксплуатации: свыше 50 лет при нормальных условиях

Области применения

Полипропиленовый тройник диаметром 32 мм используется в следующих системах:

• Холодное водоснабжение (ХВС) магистральных линий
• Горячее водоснабжение (ГВС) с температурой до +95°C
• Системы радиаторного отопления (подключение радиаторов, стояков)
• Тёплые полы (распределительные коллекторы, подводящие магистрали)
• Технологические трубопроводы пищевых и химических производств
• Системы полива и орошения больших площадей
• Транспортировка сжатого воздуха и инертных газов

Преимущества полипропилена PPR

• Монолитное соединение: сварка создаёт гомогенную структуру без слабых мест
• Абсолютная коррозионная стойкость: не ржавеет, не окисляется, не образует отложений
• Гигиеническая безопасность: одобрен для питьевой воды, не выделяет вредных веществ
• Низкие гидравлические потери: гладкая внутренняя поверхность снижает сопротивление
• Низкая теплопроводность: в 200 раз ниже стали, меньше конденсата и теплопотерь
• Шумопоглощение: гасит турбулентность и вибрации воды
• Малая масса: упрощает транспортировку и монтаж
• Долговечность: расчётный срок службы более 50 лет

Инструкция по монтажу (пайке)

Необходимое оборудование:

• Сварочный аппарат для полипропилена с терморегулятором
• Комплект насадок диаметром 32 мм (дорн + гильза, тефлоновое покрытие)
• Труборез или ножовка с мелким зубом
• Калибратор-фаскосниматель или острый нож
• Рулетка, угольник, маркер
• Обезжириватель (спирт) и чистая ветошь

Подготовка деталей:

• Обрежьте трубу строго перпендикулярно оси (используйте угольник)
• Снимите фаску с наружной кромки трубы (2-3 мм под углом 45°)
• Тщательно очистите торец трубы и раструб фитинга от грязи и жира
• Отметьте на трубе глубину сварного соединения (для 32 мм это 18 мм)
• Убедитесь, что труба и фитинг сухие (влага вызывает дефекты шва)

Процесс сварки:

• Установите температуру паяльника на 260°C (оптимально для PPR)
• Дождитесь индикации готовности (обычно зелёный светодиод)
• Одновременно вставьте трубу в гильзу насадки до отметки глубины
• Одновременно наденьте раструб фитинга на дорн насадки до упора
• Время нагрева для диаметра 32 мм: 8 секунд
• Плавно и быстро снимите детали с паяльника
• Соедините трубу с фитингом прямолинейным движением без вращения
• Удерживайте детали неподвижно в течение 15-20 секунд
• Не нагружайте соединение минимум 4-5 минут до полного остывания

Режимы сварки для 32 мм:

• Глубина сварки: 18 мм
• Время нагрева: 8 секунд
• Время на сборку: 4 секунды (максимум)
• Время фиксации: 15-20 секунд
• Время полного остывания: 4-5 минут
• Минимальная температура монтажа: +5°C

Контроль качества сварного шва

Правильно выполненное соединение имеет следующие признаки:

• Равномерный валик расплава по всему периметру раструба
• Высота валика 1-2 мм (для 32 мм допускается до 3 мм)
• Отсутствие провалов, пузырей и несплавлений
• Соосность трубы и фитинга (отклонение не более 2°)
• Отсутствие сужения внутреннего диаметра (недопустим перегрев)

Типичные дефекты монтажа

• Перегрев: оплавление внутреннего диаметра, образование наплывов внутри трубы
• Недогрев: слабое сцепление слоёв, риск расслоения под давлением
• Вращение при стыковке: спиральная деформация шва, нарушение герметичности
• Недостаточная глубина: малая площадь контакта, низкая прочность
• Загрязнение поверхностей: посторонние частицы в шве, протечки
• Влага на деталях: парообразование при нагреве, поры в шве

Особенности диаметра 32 мм

Трубы диаметром 32 мм являются одним из самых распространённых размеров для магистральных линий в жилых домах и коттеджах. Пропускная способность трубы 32 мм при скорости 1 м/с составляет около 1800 литров в час, что достаточно для одновременной работы 4-5 точек водоразбора.

В системах отопления тройник 32 мм применяется для разводки стояков, подключения распределительных коллекторов и создания байпасных линий. При двухтрубной системе такой диаметр обеспечивает отопление помещений до 80-100 м².

Рабочие параметры PN20

Класс PN20 означает номинальное давление 20 бар при температуре +20°C. С ростом температуры допустимое давление снижается согласно кривой регрессии:

• +20°C: 20 бар (максимум для ХВС)
• +40°C: 14 бар
• +60°C: 10 бар (режим ГВС)
• +80°C: 6 бар (низкотемпературное отопление)
• +95°C: 4 бар (стандартное отопление)

Кратковременно (до 100 часов в год) допускается температура +110°C при давлении до 2 бар.

Производство и качество

Тройники VALFEX изготавливаются на автоматизированных линиях литья под давлением из первичного полипропилена европейского производства (марки Borealis, LyondellBasell). Сырьё проходит входной контроль на соответствие ГОСТ 32415-2013.

Каждая партия продукции тестируется на гидравлическом стенде при давлении 30 бар в течение 1 часа. Геометрические параметры контролируются с точностью до 0.1 мм. Производство сертифицировано по ISO 9001:2015 и находится в Нижнем Новгороде.

Эксплуатация и обслуживание

Системы из полипропилена не требуют специального обслуживания. Рекомендуется:

• Перед пуском промыть систему чистой водой для удаления монтажных загрязнений
• При открытой прокладке защищать трубы от УФ-излучения (покраска, изоляция)
• На длинных участках (более 10 м) устанавливать компенсаторы линейного расширения
• Избегать ударных нагрузок и резких температурных перепадов
• При замерзании системы не включать нагрев до полной разморозки

Хранение

Фитинги следует хранить в крытых складах при температуре от -10°C до +40°C. Защищайте от длительного воздействия солнечного света (УФ-деградация). Максимальная высота штабелирования — 1.5 м. Срок хранения не ограничен при соблюдении условий.
