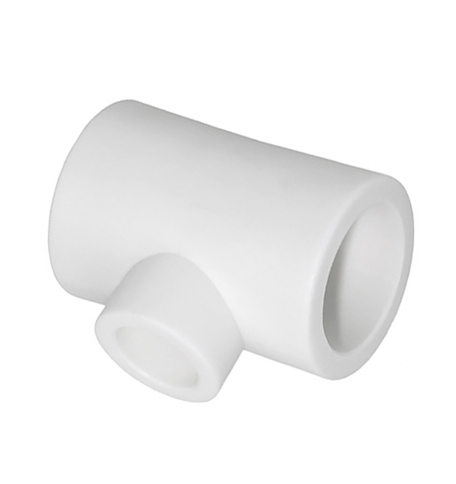

Тройник переходной 32х20х32 ProAqua белый PA14532Б
Осталось менее 10 шт.
Тройник переходной 32х20х32 ProAqua – эффективное решение для разводки систем
Полипропиленовый тройник переходной 32х20х32 мм ProAqua – специализированный фитинг для создания боковых ответвлений с уменьшенным диаметром в системах водоснабжения и отопления. Изделие соответствует стандарту ГОСТ 32415-2013 и рассчитано на долгосрочную эксплуатацию в условиях повышенных температур и давления.
Конструктивные особенности и назначение
Тройник переходной 32х20х32 имеет особую геометрию: входной и выходной раструбы диаметром 32 мм обеспечивают прямой проход основного потока, а боковой отвод диаметром 20 мм позволяет подключить ответвление меньшего сечения. Такая конфигурация оптимальна для систем, где необходимо сохранить основной диаметр магистрали и одновременно выполнить отвод на второстепенный контур.
Технические характеристики тройника ProAqua 32х20х32:
- Материал: полипропилен рандом-сополимер PP-R 100 (тип 3, MRS 100)
- Номинальное давление: PN25 (25 атмосфер при температуре 20°C)
- Максимальная рабочая температура: +95°С (кратковременно до +110°С)
- Метод соединения: диффузионная (раструбная) сварка
- Цвет корпуса: белый матовый
- Расчетный срок службы: более 50 лет
- Гарантийный период: 10 лет от производителя
- Соответствие стандартам: ГОСТ 32415-2013
Области применения в Нижнем Новгороде и области
Переходной тройник 32х20х32 ProAqua широко востребован при монтаже инженерных коммуникаций в частных домах, коттеджах, многоквартирных зданиях и объектах коммерческой недвижимости Нижнего Новгорода:
- Системы холодного водоснабжения: основная магистраль диаметром 32 мм с ответвлением 20 мм на точки водоразбора (краны, смесители)
- Системы ГВС (горячего водоснабжения): распределение горячей воды по санузлам при сохранении основного диаметра подающей линии
- Отопительные системы: подключение радиаторов, теплых полов, конвекторов к магистральным трубам 32 мм
- Рециркуляционные контуры ГВС: организация циркуляции в системах с водонагревателями и бойлерами
- Технологические линии: транспортировка неагрессивных жидкостей в допустимом температурном диапазоне
Преимущества материала PP-R 100
Полипропилен рандом-сополимер третьего типа (PP-R 100) является наиболее современным материалом для производства труб и фитингов систем внутреннего водоснабжения и отопления. В отличие от обычного полипропилена, PP-R обладает улучшенной молекулярной структурой, обеспечивающей повышенную прочность и термостойкость.
Ключевые свойства материала:
- Высокая термостойкость: сохраняет механические свойства при длительном воздействии температур до +95°С
- Устойчивость к гидроударам: эластичность полимера гасит скачки давления в системе
- Химическая стойкость: не корродирует, не подвержен отложению солей и биообрастанию
- Экологическая безопасность: не выделяет вредных веществ, разрешен для питьевого водоснабжения
- Низкая теплопроводность: минимальные теплопотери на участках трубопровода
- Диэлектрические свойства: полная защита от блуждающих токов и электрохимической коррозии
Технология монтажа методом полифузионной сварки
Соединение тройника ProAqua с полипропиленовыми трубами выполняется методом раструбной сварки, который обеспечивает монолитность стыка и герметичность системы на весь срок эксплуатации. Для монтажа потребуется специальный сварочный аппарат с насадками соответствующих диаметров (20, 32 мм).
Последовательность операций при сварке:
- Подготовка: обрежьте трубу специальными ножницами строго перпендикулярно оси, снимите фаску с внешнего края
- Зачистка: для армированных труб удалите наружный слой торцевателем на глубину сварки
- Обезжиривание: протрите свариваемые поверхности безворсовой салфеткой со спиртом
- Нагрев: одновременно наденьте трубу на дорн и раструб фитинга на гильзу сварочного аппарата, нагретого до 260°С
- Время нагрева: для диаметра 32 мм – 8 секунд, для 20 мм – 5 секунд (согласно таблице производителя)
- Соединение: быстро снимите детали с насадок и соедините с усилием на глубину сварки без проворачивания
- Фиксация: удерживайте соединение неподвижно 4-6 секунд до схватывания
- Остывание: не подвергайте стык нагрузкам в течение 2-4 минут (время полной полимеризации)
Контроль качества сварного соединения:
- Вокруг стыка должен образоваться равномерный кольцевой наплыв полипропилена
- Высота наплыва – 1-2 мм для диаметра 20 мм, 2-3 мм для диаметра 32 мм
- Отсутствие смещений оси трубы относительно фитинга
- Равномерность зазора по периметру (при визуальном осмотре)
Расчет гидравлических характеристик
При проектировании систем с использованием переходных тройников важно учитывать гидравлические потери на местных сопротивлениях. Тройник 32х20х32 создает коэффициент местного сопротивления ζ = 1,0-1,5 для прямого прохода и ζ = 1,5-2,0 для бокового отвода (в зависимости от скорости потока).
Для минимизации потерь давления рекомендуется:
- Использовать тройники только там, где необходимо разветвление – избегайте избыточного дробления потока
- Ориентировать тройник так, чтобы основной расход проходил через прямой участок (32-32 мм)
- Устанавливать тройники в зонах с ламинарным течением (до появления турбулентности)
- Предусматривать запас по давлению насосного оборудования с учетом всех местных сопротивлений
Совместимость и комплексные решения
Тройник переходной ProAqua 32х20х32 совместим со всеми полипропиленовыми трубами стандарта PP-R независимо от производителя. Фитинг можно использовать как с однослойными трубами PN16/PN20, так и с армированными PN25 (стекловолокно, алюминиевая фольга, композитное армирование).
Для создания полноценной системы водоснабжения или отопления дополнительно потребуются:
- Прямые участки труб PP-R диаметром 32 мм и 20 мм
- Муфты, уголки, обводы ProAqua соответствующих диаметров
- Комбинированные фитинги с латунными резьбовыми вставками для подключения к металлическим участкам
- Краны шаровые полипропиленовые или латунные
- Крепежные элементы (клипсы, хомуты) для фиксации трубопровода
Эксплуатационные характеристики и долговечность
Согласно испытаниям производителя, тройник ProAqua 32х20х32 при номинальных условиях (температура +20°С, давление 25 бар) имеет расчетный срок службы более 50 лет. При повышенных температурах ресурс фитинга остается значительным: при +70°С и давлении 10 бар срок службы составляет не менее 25 лет.
Зависимость допустимого давления от температуры:
- +20°C – 25 бар (номинальное давление PN25)
- +40°C – 18,5 бар
- +60°C – 13,5 бар
- +70°C – 10 бар
- +80°C – 8 бар
- +95°C – 6 бар
Особенности хранения и транспортировки
Полипропиленовые фитинги ProAqua сохраняют свои свойства при соблюдении условий хранения: температура от -10°C до +40°C, отсутствие прямых солнечных лучей, вдали от источников открытого огня и нагревательных приборов. Фитинги следует хранить в оригинальной упаковке или в закрытых помещениях.
При транспортировке избегайте механических повреждений изделий, падений с высоты, ударов о твердые поверхности. Деформированные или поцарапанные фитинги не пригодны для монтажа в системах под давлением.
Почему выбирают ProAqua в Нижнем Новгороде
Полипропиленовые системы ProAqua зарекомендовали себя как надежное решение для объектов любого масштаба – от квартирного ремонта до строительства коттеджных поселков в Нижнем Новгороде и области. Продукция производится на высокотехнологичных линиях с автоматизированным контролем геометрии и прочностных характеристик каждой детали.
Преимущества покупки в нашем магазине:
- 100% оригинальная продукция ProAqua с гарантией производителя
- Наличие сертификатов соответствия и санитарно-эпидемиологических заключений
- Большой складской запас фитингов всех типоразмеров в Нижнем Новгороде
- Быстрая комплектация заказов – отгрузка в день обращения
- Доставка по городу и области собственным транспортом
- Скидки для монтажных бригад, строительных компаний и постоянных клиентов
- Техническая поддержка: расчет материалов, консультации по монтажу
Рекомендации по проектированию разводки
При разработке схемы трубопроводов с переходными тройниками учитывайте расход воды в каждой ветви. Если боковой отвод 20 мм обслуживает один-два санитарных прибора (умывальник, душ), пропускной способности будет достаточно. Для подключения трех и более точек водоразбора рассмотрите использование тройника большего диаметра на боковом отводе.
В системах отопления размещайте тройники так, чтобы обеспечить возможность балансировки контуров. Предусмотрите установку шаровых кранов и регулирующих вентилей для настройки расхода теплоносителя в каждой ветви.
Контакты и способы заказа в Нижнем Новгороде
Приобрести тройник переходной 32х20х32 ProAqua можно в нашем магазине по адресу: Нижний Новгород, улица Гагарина, дом 23А. Работаем ежедневно, возможен самовывоз или доставка курьером по городу. Для объектов в районах Нижегородской области организуем отправку транспортными компаниями.
Телефон для консультаций и оформления заказов: +7 (831) 260-11-60. Наши специалисты помогут подобрать все необходимые компоненты для монтажа системы водоснабжения или отопления, рассчитают требуемое количество фитингов и труб, ответят на вопросы по технологии сварки полипропилена.
Тройник переходной 32х20х32 ProAqua – профессиональное решение для надежных и долговечных инженерных систем в Нижнем Новгороде. Закажите сейчас и убедитесь в качестве проверенного бренда!
