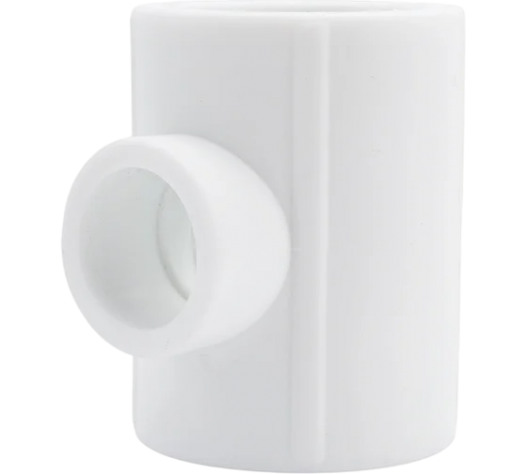

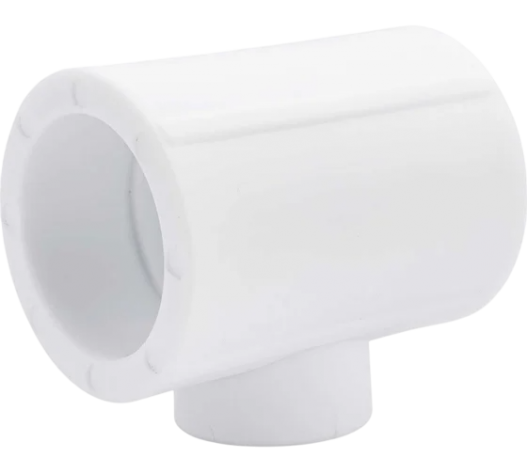

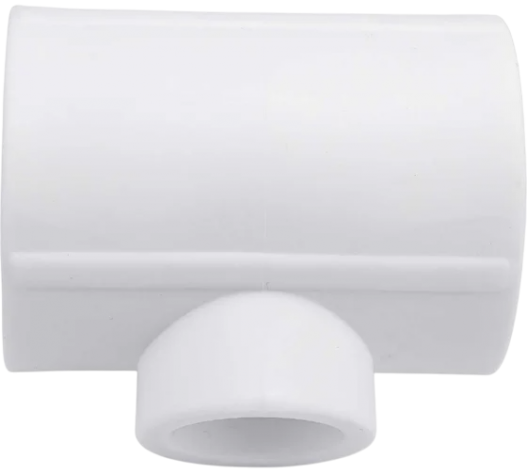

Тройник переходной 40х20х40мм Б VALFEX
Предназначен для монтажа дополнительных разветвлений системы,а также перехода на другой размер. Используется для монтажа систем хозяйственно-питьевого водоснабжения, отопления и транспортирования жидких и газообразных сред, не агрессивных к материалам фитингов. Тройник предназначен для соединения методом термической муфтовой сварки, при помощи специального сварочного оборудования.
Тройник переходной 40х20х40мм VALFEX полипропиленовый
Тройник переходной (редукционный) VALFEX 40х20х40 мм — специализированный фитинг для создания Т-образных разветвлений с уменьшением диаметра бокового отвода в системах водоснабжения, отопления и технологических трубопроводов. Конструкция позволяет от магистральной линии диаметром 40 мм выполнить ответвление диаметром 20 мм, что обеспечивает рациональное использование материалов и оптимальное распределение потоков.
Технические характеристики
- Типоразмер: 40х20х40 мм (вход-отвод-выход)
- Материал: полипропилен PP-R тип 3 (статистический сополимер)
- Класс давления: PN 20 (20 бар при +20°C)
- Рабочая температура: от -10°C до +95°C
- Максимальная кратковременная температура: +110°C
- Цвет: белый (стандарт RAL 9003)
- Метод соединения: полифузионная (диффузионная) сварка
- Угол отвода: 90° к оси магистрали
- Стандарты: ГОСТ 32415-2013, EN ISO 15874, DIN 8077/8078
Область применения
Переходной тройник 40х20х40 мм востребован в проектах, где требуется подключение потребителей с меньшим расходом к магистральным линиям большого диаметра:
- Разводка холодного водоснабжения: от коллектора Ø40 к точкам потребления Ø20 (умывальники, унитазы, биде)
- Системы горячего водоснабжения: подключение полотенцесушителей, рециркуляционных контуров
- Отопительные системы: подводка к радиаторам, конвекторам при магистральной разводке диаметром 40 мм
- Теплые полы: ответвления к коллекторам распределения
- Технологические линии: подключение технической воды, жидких химикатов на производствах
- Системы полива: магистрали большого диаметра с отводами к капельным линиям
Конструктивные особенности
Фитинг изготовлен методом литья под давлением из первичного полипропилена PP-R типа 3, который обеспечивает повышенную термостойкость и механическую прочность. Толщина стенок соответствует классу PN 20, что гарантирует надежную работу при давлении до 20 бар и температуре до +95°C.
Внутренняя геометрия тройника спроектирована для минимизации гидравлических потерь: плавные радиусные переходы диаметров исключают образование завихрений и зон застоя. Гладкая полированная внутренняя поверхность препятствует образованию отложений и обеспечивает стабильную пропускную способность на протяжении всего срока службы.
Раструбы фитинга имеют стандартные размеры для сварки с трубами наружным диаметром 40 и 20 мм. Глубина раструба рассчитана на обеспечение оптимальной площади контакта при сварке, что гарантирует прочность соединения, превышающую прочность самой трубы.
Технология монтажа и сварки
Соединение выполняется методом полифузионной сварки, при которой происходит нагрев наружной поверхности трубы и внутренней поверхности раструба фитинга с последующей стыковкой и взаимной диффузией материалов. Результат — монолитное соединение без использования уплотнителей, клеев, герметиков.
Параметры сварки:
- Температура нагревательного элемента: +260°C ±5°C
- Для диаметра 20 мм: нагрев 5 сек, стыковка 4 сек, охлаждение 3 мин
- Для диаметра 40 мм: нагрев 12 сек, стыковка 4 сек, охлаждение 6 мин
Подготовка к сварке:
- Отрезать трубу строго под углом 90° специальным труборезом (не ножовкой!)
- Снять наружную фаску под углом 15° на глубину 2-3 мм
- Очистить торец трубы и внутреннюю поверхность раструба от загрязнений
- Обезжирить поверхности изопропиловым спиртом
- Отметить на трубе глубину ввода в раструб (равна глубине раструба + 2 мм)
После нагрева деталей соединение выполняется быстрым уверенным движением без вращения. Детали удерживаются неподвижно до полного остывания — коррекция положения недопустима и приведет к нарушению герметичности.
Преимущества переходных тройников
- Экономическая эффективность: использование труб меньшего диаметра на отводах снижает стоимость материалов до 30%
- Оптимизация пространства: отводы диаметром 20 мм компактнее, легче скрываются в штробах и коробах
- Сохранение пропускной способности магистрали: диаметр проходной линии не изменяется
- Снижение теплопотерь: меньшая площадь поверхности отводов уменьшает теплоотдачу
- Универсальность: подходит для различных типов систем и схем разводки
- Долговечность: расчетный срок службы 50+ лет без коррозии, зарастания, протечек
- Простота монтажа: не требуется сложное оборудование, специальные навыки резьбовых соединений
Гидравлический расчет и проектирование
При проектировании систем учитывайте, что переходной тройник создает местное гидравлическое сопротивление. Для тройника с отводом коэффициент местного сопротивления ζ составляет 1,3-1,8 в зависимости от направления потока. При расчете потерь давления используйте формулу Дарси-Вейсбаха.
Для диаметра 20 мм при скорости потока 1 м/с объемный расход составляет около 1,1 м³/ч, что достаточно для подключения одного-двух сантехнических приборов или одного радиатора мощностью до 2 кВт.
Условия эксплуатации
Рабочее давление в системе зависит от температуры теплоносителя:
- +20°C — до 20 бар
- +60°C — до 12 бар
- +70°C — до 10 бар
- +80°C — до 8 бар
- +95°C — до 6 бар
Не допускайте замораживания системы с водой — коэффициент расширения при замерзании может привести к разрушению фитингов и труб. В неотапливаемых помещениях обеспечьте теплоизоляцию или слив воды на зимний период.
Защищайте систему от прямого солнечного света — ультрафиолетовое излучение снижает механические свойства полипропилена. При наружной прокладке используйте теплоизоляцию с отражающим покрытием или кожухи из оцинкованной стали.
Совместимость и комплектация
Тройник VALFEX совместим с полипропиленовыми трубами любых производителей, соответствующих стандартам EN ISO 15874 (наружные диаметры 20, 25, 32, 40, 50, 63 мм, класс PN 20). Для комплектации систем используйте другие элементы VALFEX: муфты, отводы, американки, краны шаровые, обратные клапаны, коллекторы, крепления.
Заказ и доставка в Нижнем Новгороде
Тройники переходные VALFEX в широком ассортименте размеров постоянно на складе в Нижнем Новгороде. Обеспечиваем доставку по городу и области собственным транспортом в день заказа. Работаем с физическими лицами, организациями, монтажными бригадами. Предоставляем консультации по подбору фитингов, расчету потребности материалов, технологии монтажа полипропиленовых систем.
