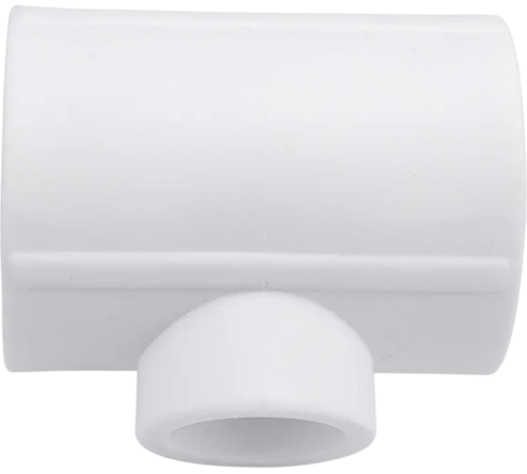

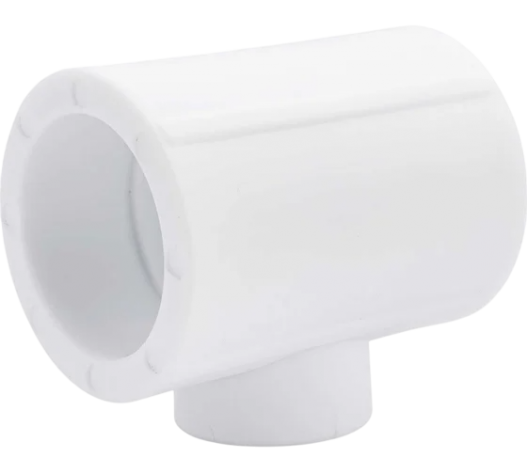

Тройник переходной 40х25х40мм Б VALFEX

Тройник переходной 40х25х40мм белый VALFEX

Тройник переходной VALFEX 40х25х40 мм — полипропиленовый фитинг для создания разветвлений с уменьшением диаметра бокового отвода в инженерных системах водоснабжения, отопления и технологических трубопроводах. Конструкция обеспечивает подключение к магистрали диаметром 40 мм отвода диаметром 25 мм, что позволяет рационально распределять потоки жидкости и оптимизировать расход материалов.

Технические характеристики

• Размер: 40х25х40 мм (проход магистрали - диаметр отвода - проход магистрали)
• Материал: полипропилен PP-R тип 3 (рандом-сополимер)
• Номинальное давление: PN 20 (20 бар при температуре +20°C)
• Температурный режим: постоянная эксплуатация до +95°C, кратковременно до +110°C
• Минимальная температура: -10°C
• Цвет корпуса: белый (RAL 9003)
• Тип соединения: раструбное под полифузионную сварку
• Угол отвода: 90° относительно оси магистрали
• Соответствие стандартам: ГОСТ 32415-2013, EN ISO 15874, DIN 8077/8078
• Расчетный срок службы: не менее 50 лет при соблюдении условий эксплуатации

Назначение и применение

Переходной тройник 40х25х40 мм широко применяется в системах, где магистральные участки выполняются трубой большего диаметра для обеспечения необходимой пропускной способности, а отводы к потребителям — трубой меньшего диаметра для экономии материалов и упрощения монтажа в ограниченном пространстве.

Типовые области применения:

• Холодное водоснабжение: разводка от коллектора или стояка к группам потребителей (душевые кабины, смесители кухни, стиральные машины)
• Горячее водоснабжение: подключение полотенцесушителей, рециркуляционных линий, водонагревателей
• Системы отопления: подводка к радиаторам, конвекторам при двухтрубной или лучевой схеме разводки
• Теплые полы: распределение теплоносителя от магистрали к коллекторным шкафам
• Технологические системы: транспортировка жидкостей в пищевой, химической, фармацевтической промышленности
• Системы кондиционирования: распределение охлажденной воды (чиллеры, фанкойлы)

Конструкция и материалы

Фитинг изготовлен из полипропилена PP-R тип 3 (статистический рандом-сополимер), который обладает улучшенными характеристиками по сравнению с гомополимером PP-H: более высокая ударная вязкость при отрицательных температурах, лучшая термостойкость, стабильность размеров.

Производство осуществляется методом литья под давлением на высокоточном оборудовании, что обеспечивает равномерную толщину стенок, отсутствие пор, раковин, внутренних напряжений. Толщина стенок соответствует требованиям для класса давления PN 20 и рассчитана на долговременную эксплуатацию при температуре +95°C и давлении 6 бар.

Геометрия внутренних каналов тройника оптимизирована для снижения гидравлического сопротивления: плавные радиусные переходы диаметров, отсутствие острых кромок и зон с резким изменением направления потока. Это обеспечивает минимальные потери давления и предотвращает образование отложений.

Монтаж методом полифузионной сварки

Полифузионная (диффузионная) сварка — надежный метод соединения полипропиленовых элементов, при котором происходит взаимопроникновение молекул материалов трубы и фитинга с образованием монолитного соединения. Прочность сварного шва превышает прочность самой трубы, исключает протечки, не требует периодического обслуживания.

Оборудование для сварки:

• Аппарат для полифузионной сварки полипропилена (паяльник) мощностью от 800 Вт
• Нагревательные насадки диаметром 25 и 40 мм с тефлоновым покрытием
• Труборез для полипропилена (ножницы-секатор или роликовый)
• Торцеватель (снятие фаски)
• Рулетка, маркер, изопропиловый спирт для обезжиривания

Режимы сварки при температуре паяльника +260°C:

• Диаметр 25 мм: время нагрева 7 сек, стыковки 4 сек, охлаждения 4 мин
• Диаметр 40 мм: время нагрева 12 сек, стыковки 4 сек, охлаждения 6 мин

Технология выполнения сварного соединения:

1. Отрезать трубу строго перпендикулярно оси труборезом (не ножовкой!)
2. Снять наружную фаску под углом 15° на глубину 2 мм для облегчения ввода в раструб
3. Очистить торец трубы и раструб фитинга от стружки, пыли, влаги
4. Обезжирить поверхности изопропиловым спиртом (не ацетоном!)
5. Отметить на трубе глубину ввода в раструб (глубина раструба + 2 мм)
6. Надеть паяльник на подставку, установить температуру +260°C, дождаться готовности (зеленый индикатор)
7. Одновременно надеть трубу на дорн (наружная насадка) и раструб фитинга на гильзу (внутренняя насадка)
8. Выдержать время нагрева, снять детали и быстро состыковать без вращения
9. Удерживать неподвижно до полного остывания

Важно: любое смещение деталей в процессе остывания нарушает структуру сварного шва и приводит к протечке!

Преимущества использования переходных тройников

• Экономия материалов: отводы меньшего диаметра дешевле труб большого диаметра, экономия до 25-35%
• Компактность монтажа: трубы диаметром 25 мм занимают меньше места в штробах, коробах, за облицовкой
• Сохранение пропускной способности магистрали: диаметр проходной линии остается неизменным
• Гибкость проектирования: легко адаптировать систему под различные расходы потребителей
• Снижение теплопотерь: меньшая площадь поверхности отводов уменьшает потери тепла
• Высокая надежность: сварное соединение прочнее резьбового, не ослабляется со временем
• Отсутствие протечек: монолитный сварной шов исключает возможность течи
• Химическая стойкость: полипропилен устойчив к коррозии, агрессивным средам, зарастанию отложениями
• Долговечность: расчетный срок службы более 50 лет без замены и обслуживания
• Экологичность: материал сертифицирован для питьевой воды, не выделяет токсичных веществ

Гидравлический расчет

При проектировании необходимо учитывать гидравлическое сопротивление переходного тройника. Коэффициент местного сопротивления для отвода составляет ζ ≈ 1,5-2,0 в зависимости от соотношения диаметров и направления потока.

Пропускная способность отвода диаметром 25 мм при скорости потока 1 м/с составляет примерно 1,8 м³/ч, что достаточно для подключения нескольких сантехнических приборов (раковина + душ) или радиатора мощностью до 3 кВт при разнице температур подачи и обратки 20°C.

Эксплуатационные ограничения

Максимальное рабочее давление снижается с ростом температуры:

• При +20°C: до 20 бар
• При +40°C: до 16 бар
• При +60°C: до 12 бар
• При +70°C: до 10 бар
• При +80°C: до 8 бар
• При +95°C: до 6 бар

Не допускайте замораживания системы с водой — расширение льда может разрушить фитинги и трубы. В неотапливаемых помещениях обеспечьте теплоизоляцию или полный слив воды на зимний период.

Защищайте систему от прямых солнечных лучей — ультрафиолет вызывает деструкцию полимера и снижение механических свойств. При открытой прокладке используйте теплоизоляцию с защитным покрытием или металлические кожухи.

Совместимость с другими системами

Тройник VALFEX совместим с полипропиленовыми трубами всех производителей, соответствующих стандартам EN ISO 15874 (наружные диаметры 20, 25, 32, 40, 50, 63 мм). Для перехода на металлические трубы, подключения арматуры, приборов используйте комбинированные фитинги VALFEX с внутренней или наружной резьбой.

Гарантии и качество

VALFEX — российский производитель полипропиленовых систем с 2004 года. Вся продукция сертифицирована, соответствует требованиям ГОСТ 32415-2013, имеет санитарно-эпидемиологическое заключение для применения в системах питьевого водоснабжения. Заводской контроль качества включает проверку геометрических размеров, гидравлические испытания, контроль прочности сварных соединений.
