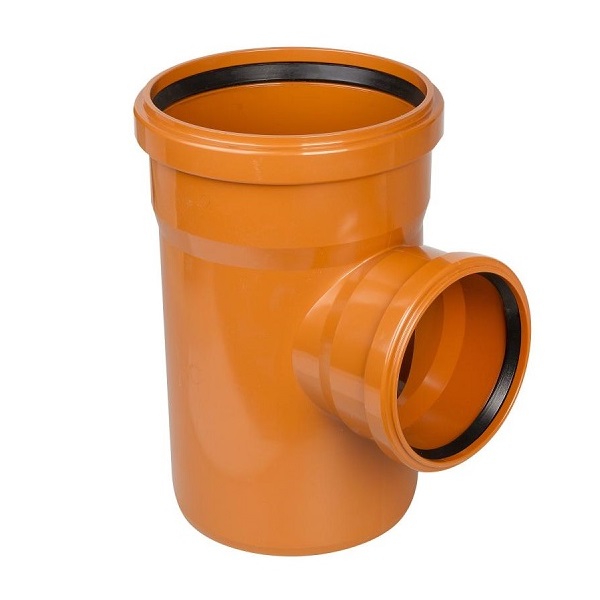

Тройник ПВХ 160х110/90гр для наружной канализации РОССИЯ
Тройник ПВХ 160х110/90° для наружной канализации
Переходной тройник с перпендикулярным ответвлением предназначен для подключения канализационных веток под прямым углом к основной магистрали. Конструкция с углом 90 градусов применяется в случаях, когда геометрия объекта требует компактного размещения отвода или когда необходимо обеспечить вертикальное подключение стояка к горизонтальному коллектору. Фитинг обеспечивает надежное соединение труб диаметром 160мм и 110мм с сохранением герметичности системы.
Технические характеристики и материал изготовления
Тройник изготовлен из непластифицированного поливинилхлорида высокой плотности, устойчивого к механическим нагрузкам и химическому воздействию канализационных стоков. Толщина стенок рассчитана на восприятие статических нагрузок от грунта при заглублении до 6 метров, а также динамических нагрузок от транспорта при прокладке под проезжей частью. Класс жесткости SN4 обеспечивает сопротивление кольцевой деформации не более 5% при максимальной эксплуатационной нагрузке.
Раструбные соединения оснащены посадочными местами для уплотнительных колец из эластомера EPDM, обеспечивающих герметичность узла в диапазоне температур от -50°C до +80°C. Геометрия раструбов выполнена с точностью литья ±0,3мм, что гарантирует плотную посадку труб и равномерное распределение усилия на уплотнительное кольцо. Внутренняя поверхность отполирована для минимизации гидравлического сопротивления.
Применение тройников с углом 90 градусов
- Подключение вертикальных стояков – присоединение канализации здания к горизонтальной наружной магистрали
- Врезка боковых веток – подключение дополнительных зданий или сооружений под прямым углом к основной трассе
- Колодцы и камеры – организация поворотов и разветвлений в ограниченном пространстве ревизионных колодцев
- Дренажные системы – сбор стоков из перпендикулярно расположенных дренажных контуров
- Ливневая канализация – прием воды из водосточных труб, расположенных вертикально
Особенности гидравлики при перпендикулярном ответвлении
Угол ответвления 90 градусов создает более существенное торможение потока по сравнению с 45-градусными тройниками, что требует особого внимания к проектированию уклонов и диаметров труб. При вливании потока из бокового отвода DN110 под прямым углом происходит резкое изменение направления движения стоков, сопровождающееся потерей скорости и возможным образованием завихрений. Для компенсации этого эффекта боковая ветка должна иметь уклон не менее 3 см на метр.
Конструкция внутреннего канала тройника предусматривает скругленное сопряжение бокового отвода с основным потоком, что снижает турбулентность и препятствует образованию застойных зон. Гладкая поверхность ПВХ обеспечивает коэффициент шероховатости на уровне 0,01мм, минимизируя потери на трение. При правильном расчете уклонов самоочищающая скорость потока сохраняется на уровне 0,7-1,0 м/с, достаточном для транспортировки взвешенных частиц.
Методика монтажа перпендикулярных тройников
Установка тройника с углом 90 градусов требует точного позиционирования элемента в пространстве с учетом вертикальных и горизонтальных осей подключаемых труб. При монтаже в траншее дно подготавливается песчаной подушкой толщиной 100-150мм с созданием углублений под раструбы для обеспечения опоры корпуса тройника на всей протяженности. Боковой отвод ориентируется строго вертикально или под проектным углом с использованием строительного уровня.
Последовательность монтажа предусматривает сначала установку тройника на основную магистраль с контролем осевого направления и уклона, затем подключение бокового отвода. Все соединения выполняются с применением силиконовой смазки на уплотнительных кольцах для облегчения посадки и предотвращения повреждения резины. После сборки узел фиксируется засыпкой песка с боковым уплотнением для исключения смещения при засыпке траншеи основным грунтом.
Прочностные характеристики и надежность
Конструкция тройника рассчитана на восприятие комплекса нагрузок: внутреннее гидравлическое давление от столба стоков, внешнее давление грунта, возможные ударные нагрузки при засыпке траншеи. Ребра жесткости в зоне разветвления усиливают конструкцию в наиболее напряженных точках. Испытания на долговечность показывают сохранение герметичности соединений после 10000 циклов изменения температуры в диапазоне от -30°C до +60°C.
Стойкость материала к истиранию обеспечивает длительную эксплуатацию даже при транспортировке абразивных частиц в составе стоков. Твердость поверхности ПВХ составляет 80-85 единиц по Шору D, что сопоставимо с прочностью инженерных пластиков. Устойчивость к гидроударам позволяет применять тройники в системах с периодическим залповым сбросом больших объемов воды, характерным для промышленных объектов.
Долговечность и условия эксплуатации
Расчетный срок службы тройника из ПВХ-U превышает 50 лет при эксплуатации в условиях, соответствующих проектным параметрам системы. Материал не подвержен коррозии, электрохимическому разрушению и биологической деградации, что обеспечивает стабильность свойств в течение всего жизненного цикла. Отсутствие металлических компонентов исключает образование гальванических пар и связанное с этим ускоренное разрушение соединений.
Для климатических условий Нижнего Новгорода и Нижегородской области особое значение имеет морозостойкость материала. ПВХ сохраняет механическую прочность при отрицательных температурах, характерных для зимнего периода в средней полосе России. Эластичность уплотнительных колец EPDM не снижается даже при -40°C, что гарантирует герметичность системы при промерзании грунта на глубину заложения канализации.
Экономические и экологические аспекты
Применение полимерных фитингов снижает общую стоимость строительства канализационных сетей за счет уменьшения трудозатрат на монтаж и отсутствия необходимости в специализированном оборудовании. Малая масса тройника (около 2 кг) упрощает транспортировку и складирование материалов на строительной площадке. Длительный срок службы и отсутствие необходимости в обслуживании снижают эксплуатационные расходы в течение жизненного цикла системы.
ПВХ является экологически безопасным материалом, не выделяющим токсичных веществ при контакте с водой и органическими стоками. Материал полностью перерабатывается после окончания срока службы, что соответствует принципам циркулярной экономики. Производство ПВХ фитингов требует меньше энергии по сравнению с чугунным литьем, что снижает углеродный след продукции.
Рекомендации по выбору и закупке
При выборе тройника необходимо учитывать соответствие размеров основного канала и бокового отвода диаметрам подключаемых труб. Переходной тройник 160х110 применяется при врезке трубы DN110 в магистраль DN160. Качество изделия определяется равномерностью толщины стенок, отсутствием раковин и включений в массе пластика, четкостью геометрии раструбов. Сертификат соответствия ГОСТ подтверждает прохождение испытаний на прочность и герметичность.
Закупка фитингов для крупных объектов производится партиями с проверкой соответствия размеров в каждой упаковке. Хранение осуществляется в закрытых помещениях или под навесом с защитой от прямых солнечных лучей. Ультрафиолетовое излучение может вызвать деградацию поверхностного слоя ПВХ при длительном воздействии. В Нижнем Новгороде поставка канализационных систем ведется с центральных складов дистрибьюторов, обеспечивающих наличие полного ассортимента типоразмеров фитингов.
