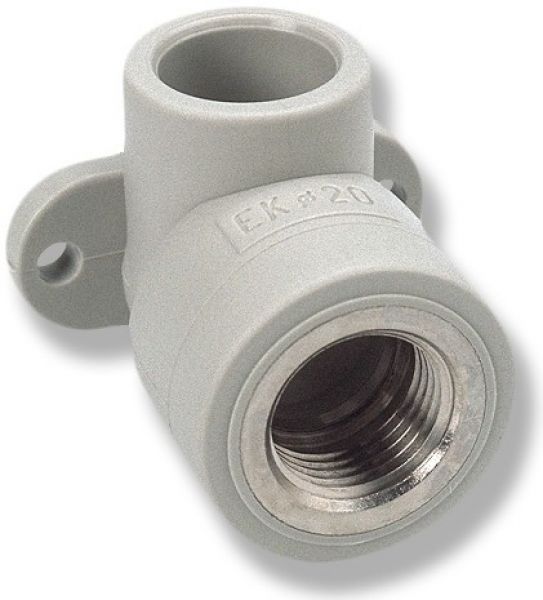

Уголок 20x1/2'' настенный для гипсокартона с внутренней резьбой Ekoplastik SNKS020SXX
Осталось менее 10 шт.
Уголок 20x1/2'' настенный для гипсокартона с внутренней резьбой Ekoplastik является фитинговым элементом. Применяется для подключения к магистрали ответвленной трубы в перпендикулярном направлении. Изделие производится из первичного полипропилена. Отвечает требованиям санитарных норм. Стойкое к агрессивным средам, химически нейтральное. Допускается устанавливать в системах холодного, горячего водоснабжения и отопления. Уголок 20x1/2'' оснащен ушками с монтажными отверстиями, позволяющими провести быстрое крепление фитинга к гипсокартонному основанию.
Уголок настенный для гипсокартона 20x1/2" Ekoplastik в Нижнем Новгороде
Настенный уголок для гипсокартона 20x1/2" производства Wavin Ekoplastik — это специализированный полипропиленовый фитинг, предназначенный для скрытого монтажа систем водоснабжения с последующей отделкой гипсокартоном. Изделие оснащено монтажными элементами для надежной фиксации на стене и обеспечивает удобное подключение сантехнических приборов.
Назначение и область применения
Уголок настенный Ekoplastik 20x1/2" предназначен для установки в местах подключения смесителей, душевых стоек, полотенцесушителей, унитазов с подводкой воды и другой сантехники. Фитинг используется при создании скрытых разводок водоснабжения в каркасных стенах, облицованных гипсокартоном или гипсоволокнистыми плитами.
Конструкция изделия позволяет надежно закрепить его на стойках металлического каркаса или непосредственно на стене до монтажа гипсокартона. После отделки на поверхности остается только резьбовое соединение для подключения гибкой подводки или запорной арматуры. Данное решение обеспечивает эстетичный внешний вид помещений и защищает трубопроводы от механических повреждений.
Конструктивные особенности
Уголок Ekoplastik для гипсокартона имеет специальную конструкцию с монтажной площадкой, оснащенной отверстиями для крепления саморезами или дюбелями. Монтажная пластина обеспечивает надежную фиксацию фитинга в требуемом положении и предотвращает смещение при монтаже гипсокартона и последующей эксплуатации.
Корпус изготовлен из высококачественного полипропилена рандом-сополимера (PP-R), который обладает высокой прочностью, термостойкостью и химической инертностью. Внутренняя резьбовая вставка выполнена из санитарной латуни CW617N с никелевым покрытием, что обеспечивает устойчивость к коррозии и длительный срок службы.
Технические параметры
Фитинг рассчитан на подключение полипропиленовой трубы наружным диаметром 20 мм и имеет внутреннюю резьбу 1/2 дюйма (R 1/2) для подключения сантехнических приборов. Рабочее давление составляет до 25 бар при температуре +20°C и до 10 бар при температуре +95°C, что соответствует классу PN20.
Максимальная рабочая температура теплоносителя — +95°C с возможностью кратковременного (до 100 часов в год) нагрева до +110°C. Расчетный срок службы фитинга при соблюдении условий эксплуатации составляет 50 лет. Материал сертифицирован для применения в системах питьевого водоснабжения.
Монтаж и установка
Установка настенного уголка выполняется в несколько этапов. Сначала определяется место установки с учетом расположения сантехнических приборов и выводов трубопроводов. Фитинг закрепляется на металлическом профиле каркаса или на стене с помощью саморезов через монтажные отверстия в площадке.
После фиксации уголка к нему приваривается полипропиленовая труба методом раструбной сварки. Температура нагрева паяльника должна составлять 260-270°C, время нагрева для трубы диаметром 20 мм — 6 секунд, время фиксации — 4 секунды. После остывания соединения производится опрессовка системы для проверки герметичности.
Только после успешного гидравлического испытания можно приступать к монтажу гипсокартона. Лист раскраивается таким образом, чтобы резьбовой патрубок выступал за плоскость стены на величину, достаточную для подключения сантехнического оборудования. Рекомендуется использовать влагостойкий гипсокартон (ГКЛВ) в помещениях с повышенной влажностью.
Преимущества Wavin Ekoplastik
Продукция торговой марки Wavin Ekoplastik (ранее Ekoplastik) относится к премиум-сегменту полипропиленовых систем. Производитель из Чехии использует передовые технологии и высококачественное сырье, что обеспечивает стабильные характеристики продукции и длительный срок службы.
Основные преимущества настенного уголка Ekoplastik: надежная система крепления, точная геометрия резьбового соединения, высокое качество материалов, устойчивость к коррозии и химическим воздействиям, длительная гарантия производителя. Фитинги Ekoplastik широко используются профессиональными монтажниками в Нижнем Новгороде и по всей России.
Рекомендации по проектированию
При проектировании скрытых разводок с использованием настенных уголков необходимо учитывать глубину каркаса и толщину финишной отделки. Минимальная глубина ниши для прокладки труб диаметром 20 мм должна составлять не менее 50 мм с учетом зазоров для компенсации температурных расширений.
Рекомендуется размещать настенные уголки на высоте, соответствующей стандартным размерам сантехнических приборов: для смесителей раковины — 200-250 мм от борта, для смесителей ванны — 200-300 мм от борта, для душевых стоек — согласно инструкции производителя. Расстояние между осями подводок горячей и холодной воды должно составлять 150 мм.
Комплектация и совместимость
Настенный уголок Ekoplastik 20x1/2" совместим с полипропиленовыми трубами систем Ekoplastik Stabi, Fiber Basalt и других производителей, соответствующих стандартам PN20. Резьбовое соединение подходит для большинства смесителей, душевых стоек и другого сантехнического оборудования с присоединительным размером 1/2 дюйма.
Для подключения гибких подводок используются стандартные соединительные элементы. При необходимости подключения оборудования с другими присоединительными размерами применяются переходники и адаптеры. Рекомендуется использовать комплектующие того же производителя для обеспечения максимальной совместимости и надежности системы.
Особенности эксплуатации
Скрытые системы водоснабжения с использованием настенных уголков требуют качественного монтажа и обязательного гидравлического испытания перед закрытием конструкций. Опрессовка выполняется давлением в 1,5 раза превышающим рабочее, с выдержкой не менее 30 минут.
В процессе эксплуатации не требуется специального обслуживания скрытых участков трубопроводов. Однако рекомендуется периодически проверять состояние видимых резьбовых соединений и при необходимости подтягивать их. При обнаружении протечек в скрытой части системы потребуется вскрытие отделки для локализации и устранения неисправности.
Покупка в Нижнем Новгороде
Приобрести настенный уголок для гипсокартона Wavin Ekoplastik 20x1/2" можно в магазине строительных материалов СтройРем в Нижнем Новгороде. Мы являемся официальным дилером продукции Wavin и гарантируем подлинность всех предлагаемых товаров.
В нашем ассортименте представлен полный спектр фитингов и труб Ekoplastik для систем водоснабжения и отопления. Наши специалисты помогут рассчитать необходимое количество материалов, подберут оптимальную конфигурацию системы и проконсультируют по вопросам монтажа скрытых разводок.
Доставка заказов осуществляется по Нижнему Новгороду и Нижегородской области при сумме покупки от 10000 рублей. Возможен самовывоз со склада. Для строительных компаний и проектных организаций Нижнего Новгорода действуют специальные условия сотрудничества и техническая поддержка.
