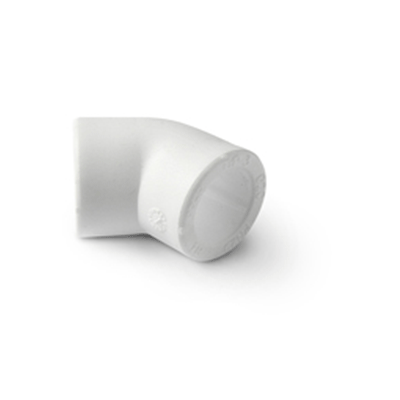

Уголок 45гр 25мм Ekoplastik SKO02545XX
Уголок 45гр 25мм Ekoplastik представляет собой фитинг для полипропиленовых труб диаметром 25 мм. Применяется для изменения направления транспортировки жидкости в системах под углом 45 градусов. Производится из первичного полипропилена белого цвета. Прост в монтаже. Быстро фиксируется методом пайки. Уголок 45гр 25мм Ekoplastik характеризуется гигиеничностью, не имеет запахов не выделяет токсинов, не ухудшает качество воды в системе. Допускается эксплуатация в системах питьевого водоснабжения. Также допускается установка в отопительные системы и подключение к трубам горячего водоснабжения, транспортирующим воду с температурой не больше 85 градусов.
Уголок полипропиленовый Ekoplastik 25мм 45 градусов
Полипропиленовый уголок Ekoplastik 25мм под углом 45 градусов — профессиональное решение для монтажа систем водоснабжения и отопления в Нижнем Новгороде. Фитинг диаметром 25мм обеспечивает плавный поворот трубопровода, минимизируя гидравлическое сопротивление и продлевая срок службы всей системы.
Почему диаметр 25мм оптимален для магистралей
Диаметр 25мм занимает промежуточное положение между бытовым 20мм и магистральным 32мм. Этот размер оптимален для стояков холодного и горячего водоснабжения, подводящих магистралей к группам потребителей, распределительных коллекторов отопления. Пропускная способность трубы 25мм составляет до 1 м³/час при скорости потока 1.5 м/с.
В системах отопления уголок 25мм 45° применяется для обвязки котлов, подключения буферных ёмкостей, распределительных узлов. Диаметр 25мм обеспечивает достаточную пропускную способность для систем с суммарной мощностью до 25 кВт — типичный частный дом площадью 150-200 м² в Нижнем Новгороде.
Преимущества угла 45° перед прямым углом
Угол поворота 45 градусов обеспечивает более плавное изменение направления потока теплоносителя или воды. Гидравлическое сопротивление уголка 45° в 1.8-2 раза ниже, чем у фитинга 90°. Это критично для протяжённых систем и систем с естественной циркуляцией, где каждое дополнительное сопротивление снижает эффективность.
Два последовательных уголка 45° создают поворот на 90° с увеличенным радиусом изгиба. Такая конфигурация предпочтительна для магистральных участков большого диаметра — поток движется плавно, без завихрений и зон застоя. В системах горячего водоснабжения это предотвращает отложение солей жёсткости в местах резкого изменения скорости.
Качество Ekoplastik — европейский стандарт
Ekoplastik (Чехия) — признанный лидер в производстве полипропиленовых систем. Фитинги изготавливаются из первичного сырья PP-R на автоматизированных линиях с многоступенчатым контролем качества. Каждая партия проходит испытания на соответствие стандартам EN ISO 15874, что подтверждается сертификатами.
Уголок 25мм 45° Ekoplastik имеет артикул SKO02545XX. Белый цвет фитинга — стандарт для систем питьевого водоснабжения. Материал не содержит тяжёлых металлов, не выделяет вредных веществ при нагреве, соответствует санитарным нормам для контакта с питьевой водой.
Технические параметры и класс давления
Фитинг Ekoplastik 25мм рассчитан на рабочее давление 20 бар при температуре 20°C (класс PN20). При температуре 80°C рабочее давление снижается до 6 бар — этого достаточно для большинства систем отопления. Кратковременное превышение температуры до 95°C допустимо без потери прочности.
Толщина стенки уголка соответствует стандарту для труб 25мм класса PN20. Внутренний диаметр фитинга полностью совпадает с внутренним диаметром трубы — 16.6мм для PN20. Это исключает сужения и завихрения потока в месте соединения, система работает с максимальной эффективностью.
Монтаж: время и температура сварки
Установка уголка Ekoplastik 25мм производится полифузионной сваркой. Параметры сварки для диаметра 25мм: температура 260°C, время нагрева 7 секунд, время соединения 4 секунды, время охлаждения 3 минуты. Соблюдение этих параметров критично для получения качественного соединения.
При нагреве наружная поверхность трубы и внутренняя поверхность раструба фитинга расплавляются на глубину 1-1.5мм. При соединении расплавленные слои смешиваются, образуя монолитный шов. После полимеризации прочность шва превышает прочность самой трубы — разрушение происходит не по шву, а рядом с ним.
Ошибки монтажа и способы их избежать
Типичные ошибки при сварке фитингов: недостаточный нагрев, перегрев, прокручивание элементов после соединения. Недогрев приводит к слабому шву, который может дать течь под давлением. Перегрев вызывает наплыв материала внутрь фитинга, сужая проходное сечение.
Прокручивание трубы в фитинге после соединения разрушает молекулярные связи в шве — такое соединение будет течь. Правило простое: вставил трубу в фитинг на нужную глубину — держи неподвижно 4 секунды, затем не трогай 3 минуты. Только после полного охлаждения соединение набирает полную прочность.
Для контроля качества сварки опытные монтажники в Нижнем Новгороде делают пробные соединения перед началом работ. Если на пробнике образуется равномерный валик расплава по всей окружности — температура и время подобраны верно. Если валик асимметричный или отсутствует — требуется корректировка режима.
Совместимость с трубами различных брендов
Уголок Ekoplastik 25мм совместим со всеми трубами из PP-R диаметром 25мм. Подходят трубы VALFEX, Valtec, PRO AQUA, FV-Plast, RVC и других производителей. Главное — соответствие наружного диаметра трубы стандарту: 25мм ±0.3мм. Все серьёзные производители выдерживают этот допуск.
Можно комбинировать трубы разных производителей в одной системе, используя фитинги Ekoplastik. Качество чешских фитингов гарантирует надёжность всех соединений. Для ответственных объектов в Нижнем Новгороде рекомендуется использовать трубы и фитинги одного класса давления — PN20 или PN25.
Расчёт материалов для типовых систем
Для монтажа системы отопления частного дома площадью 100 м² требуется в среднем 15-25 уголков 25мм разных типов (45°, 90°, комбинированные). Соотношение уголков 45° к 90° обычно составляет 1:2 — прямых углов требуется больше.
Для системы водоснабжения частного дома — 10-15 уголков 25мм на стояки и магистральные подводы. Разводка к точкам потребления выполняется трубой меньшего диаметра — 20мм или 16мм. Рекомендуется составить схему разводки и посчитать количество фитингов каждого типа, добавив запас 15%.
Особенности применения в тёплых полах
В системах напольного отопления уголок 25мм 45° используется для подключения распределительного коллектора, обвязки насосно-смесительного узла, подвода магистрали от котла. Сам контур тёплого пола монтируется трубой меньшего диаметра — 16мм или 20мм из сшитого полиэтилена или металлопластика.
Плавные повороты на 45° снижают гидравлическое сопротивление узла подключения, что важно для систем с протяжёнными контурами. Насос работает с меньшей нагрузкой, энергопотребление снижается. Для Нижнего Новгорода, где тарифы на электроэнергию высокие, экономия энергии окупает чуть большую стоимость фитингов.
Хранение и срок годности фитингов
Полипропиленовые фитинги Ekoplastik не имеют срока годности при правильном хранении. Материал PP-R стабилен, не подвержен старению в обычных условиях. Хранить фитинги следует в заводской упаковке, защищённой от солнечного света. Температурный диапазон хранения — от -40°C до +60°C.
Перед монтажом проверяйте целостность фитингов. Трещины, сколы на раструбе, деформации делают фитинг непригодным — качественное соединение не получится. Повреждённые при транспортировке элементы заменяются по гарантии.
Гарантия и сертификация продукции
На фитинги Ekoplastik распространяется гарантия производителя — расчётный срок службы 50 лет при соблюдении условий эксплуатации. Продукция сертифицирована в системе ГОСТ Р, имеет санитарно-эпидемиологическое заключение для контакта с питьевой водой.
Фитинги проходят испытания на разрывное давление, циклическое нагружение, температурную стойкость. Результаты испытаний подтверждают соответствие заявленным характеристикам. Для профессиональных монтажников в Нижнем Новгороде это гарантия отсутствия рекламаций от заказчиков.
