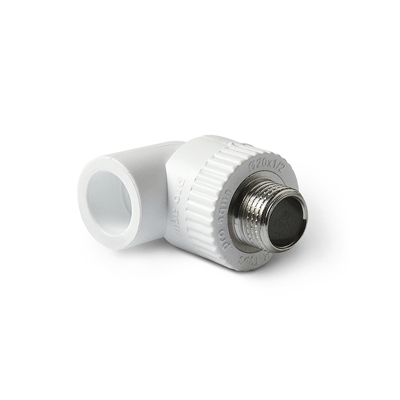

Уголок 90гр 20x1/2'' с металлической наружной резьбой ProAqua белый PA27008Б

Уголок 90гр 20x1/2'' с металлической наружной резьбой ProAqua белый – фитинг, который применяется для создания разборного соединения при подключении полипропиленовых, металлопластиковых труб к металлическим и другим видам труб. Фитинг полнопроходной с изменением направления потока транспортируемой жидкости под углом 90 градусов. Конструктивно состоит из корпуса и закладного элемента. Корпус производится из первичного полипропилена, соответствует сантехническим нормам. Закладной элемент – никелированная латунь. Допускается применение фитинга в жилых, коммерческих, производственных помещениях для подключения систем водоснабжения и теплоснабжения. Уголок 90гр 20x1/2'' с металлической наружной резьбой ProAqua белый рекомендован для эксплуатации в жидкостных системах с температурой нагрева среды не выше 95 градусов. Заявленный производителем срок эксплуатации – не менее 25 лет.

Уголок полипропиленовый 90° ProAqua 20x1/2" с металлической наружной резьбой

Комбинированный уголок ProAqua 20x1/2" с наружной резьбой представляет собой специализированный фитинг для создания угловых переходов от полипропиленовых труб к резьбовым соединениям с внутренней резьбой. Металлическая наружная резьба 1/2 дюйма обеспечивает надёжное соединение с различными элементами систем водоснабжения и отопления в Нижнем Новгороде.

Технические характеристики фитинга

Уголок изготовлен из полипропилена типа PP-R, соответствующего стандарту PN25 для систем с повышенным давлением и температурой. Диаметр трубного соединения составляет 20 мм, что является стандартным размером для внутренних систем водоснабжения в жилых и коммерческих помещениях.

Металлическая наружная резьба выполнена из латуни марки CW617N методом горячей штамповки с последующей механической обработкой на токарных станках. Резьба соответствует стандарту BSP 1/2 дюйма с конической или цилиндрической формой профиля, обеспечивающей герметичное соединение с ответными деталями.

Рабочее давление фитинга составляет 25 бар при температуре 20°C и снижается до 10 бар при температуре 95°C, что соответствует требованиям систем горячего водоснабжения и отопления. Кратковременная максимальная температура может достигать 110°C без потери герметичности и прочности соединений.

Конструктивные особенности

Наружная резьба на фитинге ProAqua выполнена с высокой точностью, что обеспечивает плотное прилегание витков резьбы при вкручивании в ответную деталь с внутренней резьбой. Никелированное покрытие металлической вставки защищает латунь от коррозии и обеспечивает долговечность резьбового соединения даже в агрессивных средах.

Переход от полипропиленового корпуса к металлической резьбовой вставке выполнен методом горячей запрессовки с созданием молекулярной связи между материалами. Это исключает возможность вытягивания металлической части из пластикового корпуса под действием механических нагрузок.

Область применения

Уголок ProAqua 20x1/2" с наружной резьбой применяется в тех случаях, когда необходимо выполнить подключение полипропиленовой трубы к элементам с внутренней резьбой. Типичные примеры применения включают подключение к резьбовым отводам на коллекторах систем отопления, водорозеткам скрытого монтажа, запорной арматуре с внутренней резьбой.

В системах водоснабжения фитинг используется для подключения к резьбовым выходам фильтров для воды, редукторов давления, обратных клапанов и других элементов, имеющих внутреннюю резьбу 1/2 дюйма. Угол 90 градусов позволяет компактно развернуть направление трубопровода в ограниченном пространстве.

В системах отопления уголок применяется для подключения полипропиленовых труб к радиаторам отопления через угловые вентили с внутренней резьбой, к коллекторам тёплого пола, к насосным группам и другому оборудованию. Фитинг обеспечивает надёжное соединение, выдерживающее температурные расширения и вибрации системы.

Монтаж и герметизация

Монтаж уголка ProAqua с наружной резьбой выполняется в два этапа. Сначала производится сварка полипропиленовой трубы с корпусом фитинга методом полифузионной сварки. Для трубы диаметром 20 мм время нагрева составляет 5 секунд при температуре паяльника 260°C, время сварки - 4 секунды, время остывания - не менее 2 минут.

После остывания сварного соединения на наружную резьбу уголка наматывается уплотнительный материал. Для герметизации резьбовых соединений используется фум-лента в количестве 10-15 витков, наматываемая по направлению резьбы, либо льняная пакля с герметизирующей пастой Unipak или аналогами.

При вкручивании уголка в ответную деталь важно не перетянуть соединение, чтобы избежать деформации уплотнительного материала и повреждения резьбы. Достаточное усилие затяжки достигается при 3-4 полных оборотах после момента касания торца резьбы. Окончательная проверка герметичности выполняется после заполнения системы водой под рабочим давлением.

Сравнение с внутренней резьбой

В отличие от уголков с внутренней резьбой, фитинги с наружной резьбой используются для подключения к элементам с внутренней резьбой. Это важно учитывать при проектировании систем водоснабжения и отопления в Нижнем Новгороде, чтобы правильно подобрать типы фитингов под конкретное оборудование.

Наружная резьба позволяет вкручивать фитинг в резьбовые отверстия коллекторов, водорозеток и другого оборудования, в то время как внутренняя резьба предназначена для накручивания на резьбовые штуцеры смесителей, кранов и эксцентриков. Правильный выбор типа резьбы обеспечивает корректную сборку системы без необходимости использования переходников.

Преимущества полипропиленовых систем

Полипропиленовые фитинги ProAqua обеспечивают создание надёжных систем водоснабжения и отопления с минимальными затратами на обслуживание. Материал PP-R не подвержен коррозии, не зарастает отложениями и сохраняет пропускную способность на протяжении всего срока службы, который составляет не менее 50 лет.

Низкий коэффициент теплопроводности полипропилена снижает теплопотери в системах горячего водоснабжения и отопления, что позволяет экономить энергоресурсы. Материал не проводит электрический ток, что исключает электрохимическую коррозию в системах со смешанными материалами труб.

Полипропиленовые системы обладают низкой шумностью работы благодаря демпфирующим свойствам материала. Гидроудары и турбулентные потоки воды не создают характерного стука в трубах, что обеспечивает акустический комфорт в жилых помещениях.

Совместимость и комплектация

Уголок ProAqua 20x1/2" с наружной резьбой совместим со всеми типами полипропиленовых труб стандарта PN25 диаметром 20 мм. Фитинг можно комбинировать с трубами ProAqua, а также с продукцией других производителей - Valtec, Ekoplastik, Banninger, Rehau и других марок, использующих стандартные наружные диаметры труб.

Резьбовое соединение фитинга совместимо с любыми элементами систем водоснабжения и отопления, имеющими внутреннюю резьбу 1/2 дюйма по стандарту BSP. Это обеспечивает универсальность применения уголка в различных конфигурациях систем и возможность замены элементов без переделки всей системы.

Гарантии качества

Фитинги ProAqua производятся на современном оборудовании с использованием высококачественного сырья от ведущих европейских производителей. Продукция соответствует требованиям ГОСТ 32415-2013 на полипропиленовые трубы и фитинги и имеет сертификаты соответствия, подтверждающие безопасность применения в системах питьевого водоснабжения.

Производитель гарантирует стабильность характеристик фитингов на протяжении всего срока службы при соблюдении условий монтажа и эксплуатации. Каждая партия продукции проходит контроль качества, включающий проверку геометрических размеров, прочности резьбовых соединений и герметичности под давлением.

Приобретая фитинги ProAqua в Нижнем Новгороде, вы получаете качественные комплектующие для создания долговечных систем водоснабжения и отопления с гарантией от производителя. Широкий ассортимент фитингов позволяет реализовать любые проектные решения от простых бытовых систем до сложных промышленных трубопроводов.
