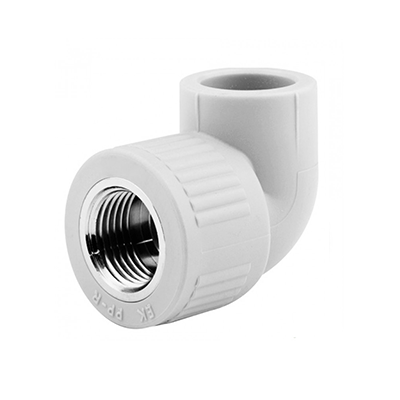

Уголок 90гр 20x1/2'' с металлической внутренней резьбой Ekoplastik SKOI02020X
Уголок 90гр 20x1/2'' с металлической внутренней резьбой Ekoplastik – полнопроходной фитинг, который применяется для создания разборного резьбового подключения пластиковых и металлических труб диаметром 20 мм к трубам любого типа с наружной резьбой 1/2 дюйма под углом 90 градусов. Применяется для изменения направления транспортировки среды, обхода препятствий. Корпус фитинга производится из качественного полипропилена. Материал гигиеничный, допускается применение в системах питьевого водоснабжения, горячего водоснабжения и отопления с нагревом теплоносителя до температуры не более 95 градусов. Закладной элемент фитинга изготовлен из сантехнической латуни и покрыт защитным слоем никеля. Уголок 90гр 20x1/2'' с металлической внутренней резьбой Ekoplastik прост в монтаже, обеспечивает длительную эксплуатацию на протяжении не менее 25 лет.
Уголок 90° 20x1/2" с металлической резьбой Ekoplastik SKOI02020X — надёжный переход пластик-металл
Комбинированный уголок Wavin Ekoplastik совмещает раструб для сварки с полипропиленовой трубой 20 мм и внутреннюю резьбу 1/2 дюйма для подключения сантехнических приборов, запорной арматуры, гибких подводок. Фитинг предназначен для создания разборных соединений под углом 90 градусов в системах холодного и горячего водоснабжения, что критично для обслуживания смесителей, бойлеров, фильтров в Нижнем Новгороде.
Конструкция и используемые материалы
Корпус фитинга изготовлен из полипропилена PP-R, сертифицированного для контакта с питьевой водой. Резьбовая вставка выполнена из латуни марки CW617N с последующим никелированием, что обеспечивает устойчивость к коррозии, электрохимической эрозии, истиранию при многократном свинчивании. Толщина никелевого покрытия 5 микрон предотвращает окисление латуни в контакте с водой, сохраняя герметичность резьбы на протяжении всего срока службы.
Резьбовая вставка запрессована в корпус при температуре 180°C с последующим остыванием под давлением. Такая технология создаёт прочное соединение металла и пластика без клеевых составов, выдерживающее температурные расширения и механические нагрузки. Уплотнение обеспечивается за счёт рифлёной поверхности латунной гильзы, исключающей проворачивание при затяжке резьбы.
Технические характеристики полнопроходного фитинга
Уголок работает при температуре до +95°C и давлении до 10 бар (PN10), что соответствует параметрам бытовых систем водоснабжения. Кратковременно выдерживает +110°C в течение 100 часов суммарно. Полнопроходная конструкция обеспечивает внутренний диаметр 15.5 мм, что соответствует условному проходу 1/2 дюйма — гидравлическое сопротивление минимально.
Резьба выполнена по стандарту ISO 228/1 (G1/2") с точностью класса A — допуск по шагу не превышает 0.05 мм. Это гарантирует герметичное соединение с сантехнической арматурой европейских, российских, китайских производителей без подбора или подгонки. В Нижнем Новгороде фитинг используется для подключения смесителей, душевых шлангов, угловых вентилей, фильтров-картриджей, манометров систем отопления.
Применение в системах водоснабжения
Комбинированный уголок востребован при монтаже скрытых подводок к смесителям, где необходим поворот трубопровода с одновременным переходом на резьбовое соединение. Фитинг устанавливают в нишу под раковиной, ванной, биде на высоте 600-650 мм от пола, обеспечивая доступ для подключения гибкой подводки. Разборное соединение позволяет заменить смеситель без нарушения целостности трубопровода.
В системах отопления Нижнего Новгорода уголок применяется для подключения радиаторов с нижней подводкой, термостатических головок, шаровых кранов Маевского. Латунная резьба выдерживает усилие затяжки до 30 Н·м без деформации, что важно при монтаже тяжёлых чугунных или стальных приборов. Никелированное покрытие предотвращает прикипание резьбы даже после многолетней эксплуатации.
Монтаж методом полифузионной сварки
Раструб уголка приваривается к полипропиленовой трубе 20 мм паяльником при температуре 260°C. Время нагрева — 5 секунд, стыковка — 4 секунды, остывание под нагрузкой — 2 минуты. Критично соблюдать соосность трубы и фитинга при сварке — перекос создаёт внутренние напряжения, снижающие прочность. После остывания шов выдерживает усилие на отрыв более 500 Н.
Резьбовое соединение уплотняется льняной нитью с пастой Unipak или фум-лентой в 8-10 витков. Для бытовой воды допустим силиконовый герметик с маркировкой "для питьевой воды". Затяжка выполняется ключом с контролем усилия — перетяжка может расколоть корпус фитинга. Рекомендуемый крутящий момент 15-20 Н·м обеспечивает герметичность без риска повреждения.
Преимущества оригинальных фитингов Wavin Ekoplastik
Чешский производитель использует латунь с содержанием свинца менее 0.2%, что соответствует директиве EC 98/83 для питьевой воды. Бюджетные аналоги часто содержат до 2% свинца, который со временем вымывается в воду. Никелирование в Ekoplastik выполняется гальваническим методом с контролем толщины покрытия, тогда как у подделок никель наносят химическим способом с неравномерным распределением.
Резьба нарезается на станках с ЧПУ с точностью 0.02 мм, что исключает задиры, неполный профиль витков, эллиптичность. В результате соединение герметично уже при ручной затяжке, требуя лишь дотяжки ключом на 1-1.5 оборота. Мастера в Нижнем Новгороде отмечают отсутствие протечек при первичном монтаже и стабильность геометрии после многократной разборки-сборки.
Совместимость с трубами и арматурой
Уголок подходит для труб Ekoplastik PN10, PN16, PN20 диаметром 20 мм, а также труб Valtec, Rehau, Pro Aqua при совпадении наружного диаметра 20 мм. Резьба G1/2" совместима с сантехнической арматурой любых производителей — Grohe, Hansgrohe, Oras, Vidima, российских брендов. При подключении китайских смесителей рекомендуется проверка резьбы калибром из-за возможных отклонений.
В системах отопления фитинг комбинируется с радиаторными кранами Oventrop, Danfoss, терморегуляторами Herz. Латунная вставка выдерживает температуру теплоносителя до +95°C без потери механических свойств. Для подключения циркуляционных насосов используют уголки большего диаметра — 25x3/4" или 32x1" — обеспечивающие требуемую пропускную способность.
Испытания и контроль герметичности
После монтажа система подвергается гидравлическому испытанию давлением 15 бар в течение 15 минут. Резьбовые соединения проверяют визуально на отсутствие капель, мыльным раствором — при протечке образуются пузыри. Обнаруженные дефекты устраняют перемоткой уплотнителя с увеличением количества витков на 20-30%. Повторная затяжка без перемотки недопустима — повреждённый уплотнитель не восстанавливает герметичность.
Первый пуск горячей воды выполняют при температуре +40°C с постепенным повышением до рабочей. Это исключает термический удар по металлической вставке, которая расширяется быстрее пластикового корпуса. В системах отопления Нижнего Новгорода температуру теплоносителя повышают на 10°C каждые 30 минут до достижения проектных 75-80°C.
Приобретение фитингов в Нижнем Новгороде
СтройРем предлагает комбинированные уголки Wavin Ekoplastik по ценам производителя без наценок посредников. Наличие на складе в Нижнем Новгороде обеспечивает отгрузку в день заказа. Доставка осуществляется собственным транспортом в удобное время, при заказе от 10 000 рублей доставка бесплатна. Самовывоз доступен с 8:00 до 18:00 в будни.
Консультанты подберут фитинги по диаметрам, типу резьбы, количеству согласно проекту. Предоставляем сертификаты соответствия, технические паспорта, рекомендации по монтажу. Для сантехнических бригад, управляющих компаний Нижнего Новгорода действует система скидок и отсрочка платежа. Гарантия производителя — 10 лет при соблюдении условий эксплуатации.
Оформите заказ на сайте или позвоните менеджерам СтройРем — ответим на вопросы по совместимости, монтажу, срокам поставки. Принимаем оплату наличными, банковскими картами, безналичным переводом. Выдаём чеки, счета-фактуры для юридических лиц. Качество продукции Ekoplastik проверено временем на тысячах объектов Нижнего Новгорода.
