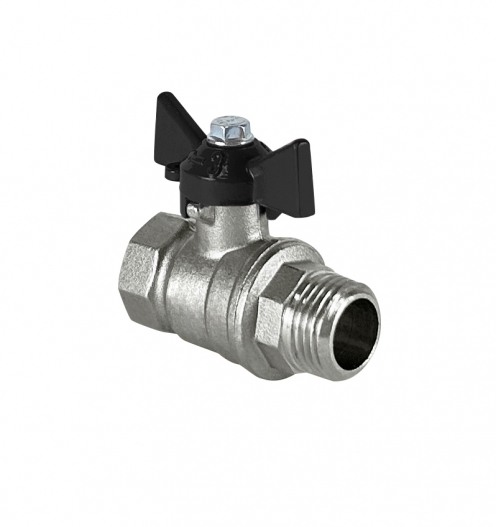

Кран шаровый 1" ВР/НР бабочка Delta PRO VALFEX
Осталось менее 10 шт.
Латунные шаровые краны DELTA PRO TM VALFEX выпускаются из высококачественной латуни ЛС59-1, предназначены для промышленных и технических водопроводов холодной, горячей воды и систем отопления, а также в технологических трубопроводах, транспортирующих, не агрессивные к материалам крана, среды.
Изделия изготавливаются c номинальным диаметром прохода (DN) 25 мм. Они рассчитаны на рабочее давление (PN) 2,5 МПа и 4,0 МПa, температуру транспортируемых сред от - 20 до +150 °C.
Краны из латуни изготавливаются методом горячей объемной штамповки, а шаровые затворы имеют алмазную полировку с покрытием никель.
Латунный шаровой кран является неполнопроходным.
Средний полный срок службы данной арматуры составляет 10 лет.
Кран шаровый 1" ВР/НР бабочка VALFEX — арматура для вводных узлов
Кран шаровый 1 дюйм (DN25) с комбинированной резьбой «внутренняя-наружная» и ручкой-бабочкой от VALFEX — это профессиональная запорная арматура для вводных узлов частных домов, стояков многоквартирных зданий, магистральных линий котельных. Сочетание переходной резьбы и увеличенного диаметра делает кран незаменимым элементом при обвязке насосного оборудования, котлов, узлов учета тепловой энергии.
Назначение крана DN25 ВР/НР
Размер 1 дюйм (25 мм) применяется для вводов воды в частные дома от скважин производительностью от 3 м³/час, стояков в многоквартирных домах на 8-12 квартир, подающих магистралей систем отопления мощностью до 50 кВт. Комбинация резьб ВР/НР позволяет монтировать кран между трубопроводом с наружной резьбой и оборудованием с внутренней резьбой без переходных ниппелей, экономя до 25 мм монтажной длины.
Пропускная способность крана составляет 8-10 м³/час при перепаде давления 0,5 бар, что достаточно для одновременной работы 6-8 точек водоразбора в коттедже или обеспечения теплом здания площадью до 250 м². Полнопроходная конструкция минимизирует гидравлическое сопротивление — всего 0,015 бар при скорости потока 1,5 м/с, что критически важно для систем с естественной циркуляцией.
Конструкция и материалы крана 1" ВР/НР
Корпус изготовлен из латуни CW617N методом горячей ковки с последующей токарной обработкой резьбовых участков на станках с ЧПУ. Толщина стенок 3,2 мм обеспечивает прочность при рабочем давлении до 30 бар. Внутренняя резьба G1" выполнена с классом точности 6H, наружная — 6g, что гарантирует плотное соединение с зазором не более 0,05 мм между гребнями резьбы.
Шаровый затвор из латуни ЛС59 с многослойным хромоникелевым покрытием общей толщиной 15 микрон обеспечивает коррозионную стойкость в агрессивных средах. Сферическая поверхность обработана с шероховатостью Ra 0,6, что гарантирует плотное прилегание к седлам из армированного PTFE. Уплотнение штока — двойное кольцо из EPDM с рабочей температурой до +180°C, что позволяет применять кран в перегретых системах.
Применение в обвязке насосного оборудования
Краны ВР/НР 1" широко применяются для обвязки циркуляционных насосов в системах отопления и ГВС. Большинство насосов имеет фланцевое соединение G1" с внутренней резьбой на патрубках. Схема монтажа: трубопровод с муфтой (НР) → кран ВР/НР → насос (ВР) → кран ВР/НР → трубопровод. Два крана позволяют демонтировать насос для обслуживания без слива системы.
В скважинных системах водоснабжения краны устанавливаются на вводе в дом после гидроаккумулятора для отсечения внутридомовой разводки при ремонте. Применяются в обвязке повысительных насосных станций для подключения манометров (большинство имеет внутреннюю резьбу G1/4" или G1/2" через переходники). Используются для установки дренажных кранов в нижних точках систем отопления.
Монтаж в узлах учета тепловой энергии
В индивидуальных тепловых пунктах (ИТП) многоквартирных домов краны ВР/НР 1" устанавливаются перед теплосчетчиками на подающей и обратной линиях. Теплосчетчики типа ВСКМ, СТ-10 и аналоги имеют фланцы DN25 с внутренней резьбой, а магистрали оборудованы муфтами с наружной резьбой. Кран позволяет демонтировать теплосчетчик для поверки без переваривания труб.
Требования к установке в узлах учета: прямой участок не менее 5DN (125 мм) до расходомера теплосчетчика и 2DN (50 мм) после. Кран должен быть полностью открыт при работе теплосчетчика — использование в полуоткрытом положении искажает показания из-за изменения профиля потока. Материал уплотнения резьбы — только фум-лента или анаэробный герметик, лен запрещен из-за риска попадания волокон в расходомер.
Ручка-бабочка усиленной конструкции
Для крана DN25 применяется усиленная ручка-бабочка с длиной рычагов 85 мм и толщиной металла 1,5 мм. Материал — низкоуглеродистая сталь St37 с цинковым покрытием и полимерной краской. Крутящий момент на рукоятке до 22 Н·м позволяет управлять краном при давлении до 35 бар, что важно для систем с частыми гидроударами (центральное водоснабжение, подкачивающие насосы).
В котельных и ИТП допускается замена ручки-бабочки на рычаг с удлинителем для удобного доступа при монтаже крана в труднодоступных местах (за теплообменниками, в нишах). Посадочное отверстие совместимо с редукторами и электроприводами стандарта ISO 5211 для автоматизации управления в системах диспетчеризации зданий.
Особенности монтажа переходных кранов DN25
При установке важно учитывать направление потока — стрелка на корпусе обычно направлена от ВР к НР, но встречаются модификации с обратным направлением. Внутренняя резьба накручивается на трубу или ниппель с наружной резьбой, уплотненной фум-лентой (18-20 оборотов для G1"). Наружная резьба крана уплотняется фум-лентой и закручивается в оборудование или муфту.
Затяжка производится двумя ключами — один размером 36 мм удерживает внутреннюю часть корпуса, второй размером 41 мм затягивает наружную резьбу в оборудование с моментом 50-60 Н·м. При монтаже между двумя неподвижными точками необходимо использовать американку или сгон с контргайками для компенсации монтажной длины и несоосности.
Технические характеристики и испытания
Рабочее давление PN30 позволяет применять кран в системах с давлением до 30 бар с учетом запаса прочности 1,5. Температурный диапазор от -30 до +180°C делает кран пригодным для перегретой воды в промышленных системах и паровых линий низкого давления (до 1 бар изб.). Испытательное давление 45 бар подтверждается протоколом на каждую партию.
Ресурс крана — 10 000 циклов открытия-закрытия при номинальном давлении, что подтверждено циклическими испытаниями на стенде производителя. Герметичность затвора класса А по ГОСТ 9544 — полное отсутствие пропуска рабочей среды при испытательном давлении. Момент открытия/закрытия не превышает 12 Н·м при новом кране, после 5000 циклов может увеличиваться до 20 Н·м.
Гарантии и техническое обслуживание
Гарантия производителя 2 года распространяется на дефекты материалов и сборки при эксплуатации в номинальных режимах. Расчетный срок службы 15 лет в бытовых и коммунальных системах, 8-10 лет в промышленных при интенсивной эксплуатации. Обслуживание сводится к ежегодному визуальному осмотру на отсутствие подтеканий и проверке плавности хода затвора.
При появлении затрудненного хода допускается смазка штока силиконовой смазкой через сальниковое уплотнение. Ремонт крана (замена уплотнений) экономически нецелесообразен из-за низкой стоимости нового изделия. В системах учета тепловой энергии рекомендуется замена кранов каждые 10 лет независимо от состояния для гарантии метрологической точности узла учета.
Где купить в Нижнем Новгороде
Магазин СтройРем предлагает краны шаровые VALFEX всех типоразмеров и модификаций по ценам производителя. На складе в Нижнем Новгороде постоянно в наличии популярные варианты для котельных, узлов учета, вводных узлов. Специалисты помогут подобрать комплект арматуры для вашего объекта с учетом давления, температуры и условий монтажа. Доставка собственным транспортом по городу и области, возможен самовывоз со склада.
Латунные шаровые краны DELTA PRO TM VALFEX выпускаются из высококачественной латуни ЛС59-1, предназначены для промышленных и технических водопроводов холодной, горячей воды и систем отопления, а также в технологических трубопроводах, транспортирующих, не агрессивные к материалам крана, среды.
Изделия изготавливаются c номинальным диаметром прохода (DN) 25 мм. Они рассчитаны на рабочее давление (PN) 2,5 МПа и 4,0 МПa, температуру транспортируемых сред от - 20 до +150 °C.
Краны из латуни изготавливаются методом горячей объемной штамповки, а шаровые затворы имеют алмазную полировку с покрытием никель.
Латунный шаровой кран является неполнопроходным.
Средний полный срок службы данной арматуры составляет 10 лет.
Кран шаровый 1" ВР/НР бабочка VALFEX — арматура для вводных узлов
Кран шаровый 1 дюйм (DN25) с комбинированной резьбой «внутренняя-наружная» и ручкой-бабочкой от VALFEX — это профессиональная запорная арматура для вводных узлов частных домов, стояков многоквартирных зданий, магистральных линий котельных. Сочетание переходной резьбы и увеличенного диаметра делает кран незаменимым элементом при обвязке насосного оборудования, котлов, узлов учета тепловой энергии.
Назначение крана DN25 ВР/НР
Размер 1 дюйм (25 мм) применяется для вводов воды в частные дома от скважин производительностью от 3 м³/час, стояков в многоквартирных домах на 8-12 квартир, подающих магистралей систем отопления мощностью до 50 кВт. Комбинация резьб ВР/НР позволяет монтировать кран между трубопроводом с наружной резьбой и оборудованием с внутренней резьбой без переходных ниппелей, экономя до 25 мм монтажной длины.
Пропускная способность крана составляет 8-10 м³/час при перепаде давления 0,5 бар, что достаточно для одновременной работы 6-8 точек водоразбора в коттедже или обеспечения теплом здания площадью до 250 м². Полнопроходная конструкция минимизирует гидравлическое сопротивление — всего 0,015 бар при скорости потока 1,5 м/с, что критически важно для систем с естественной циркуляцией.
Конструкция и материалы крана 1" ВР/НР
Корпус изготовлен из латуни CW617N методом горячей ковки с последующей токарной обработкой резьбовых участков на станках с ЧПУ. Толщина стенок 3,2 мм обеспечивает прочность при рабочем давлении до 30 бар. Внутренняя резьба G1" выполнена с классом точности 6H, наружная — 6g, что гарантирует плотное соединение с зазором не более 0,05 мм между гребнями резьбы.
Шаровый затвор из латуни ЛС59 с многослойным хромоникелевым покрытием общей толщиной 15 микрон обеспечивает коррозионную стойкость в агрессивных средах. Сферическая поверхность обработана с шероховатостью Ra 0,6, что гарантирует плотное прилегание к седлам из армированного PTFE. Уплотнение штока — двойное кольцо из EPDM с рабочей температурой до +180°C, что позволяет применять кран в перегретых системах.
Применение в обвязке насосного оборудования
Краны ВР/НР 1" широко применяются для обвязки циркуляционных насосов в системах отопления и ГВС. Большинство насосов имеет фланцевое соединение G1" с внутренней резьбой на патрубках. Схема монтажа: трубопровод с муфтой (НР) → кран ВР/НР → насос (ВР) → кран ВР/НР → трубопровод. Два крана позволяют демонтировать насос для обслуживания без слива системы.
В скважинных системах водоснабжения краны устанавливаются на вводе в дом после гидроаккумулятора для отсечения внутридомовой разводки при ремонте. Применяются в обвязке повысительных насосных станций для подключения манометров (большинство имеет внутреннюю резьбу G1/4" или G1/2" через переходники). Используются для установки дренажных кранов в нижних точках систем отопления.
Монтаж в узлах учета тепловой энергии
В индивидуальных тепловых пунктах (ИТП) многоквартирных домов краны ВР/НР 1" устанавливаются перед теплосчетчиками на подающей и обратной линиях. Теплосчетчики типа ВСКМ, СТ-10 и аналоги имеют фланцы DN25 с внутренней резьбой, а магистрали оборудованы муфтами с наружной резьбой. Кран позволяет демонтировать теплосчетчик для поверки без переваривания труб.
Требования к установке в узлах учета: прямой участок не менее 5DN (125 мм) до расходомера теплосчетчика и 2DN (50 мм) после. Кран должен быть полностью открыт при работе теплосчетчика — использование в полуоткрытом положении искажает показания из-за изменения профиля потока. Материал уплотнения резьбы — только фум-лента или анаэробный герметик, лен запрещен из-за риска попадания волокон в расходомер.
Ручка-бабочка усиленной конструкции
Для крана DN25 применяется усиленная ручка-бабочка с длиной рычагов 85 мм и толщиной металла 1,5 мм. Материал — низкоуглеродистая сталь St37 с цинковым покрытием и полимерной краской. Крутящий момент на рукоятке до 22 Н·м позволяет управлять краном при давлении до 35 бар, что важно для систем с частыми гидроударами (центральное водоснабжение, подкачивающие насосы).
В котельных и ИТП допускается замена ручки-бабочки на рычаг с удлинителем для удобного доступа при монтаже крана в труднодоступных местах (за теплообменниками, в нишах). Посадочное отверстие совместимо с редукторами и электроприводами стандарта ISO 5211 для автоматизации управления в системах диспетчеризации зданий.
Особенности монтажа переходных кранов DN25
При установке важно учитывать направление потока — стрелка на корпусе обычно направлена от ВР к НР, но встречаются модификации с обратным направлением. Внутренняя резьба накручивается на трубу или ниппель с наружной резьбой, уплотненной фум-лентой (18-20 оборотов для G1"). Наружная резьба крана уплотняется фум-лентой и закручивается в оборудование или муфту.
Затяжка производится двумя ключами — один размером 36 мм удерживает внутреннюю часть корпуса, второй размером 41 мм затягивает наружную резьбу в оборудование с моментом 50-60 Н·м. При монтаже между двумя неподвижными точками необходимо использовать американку или сгон с контргайками для компенсации монтажной длины и несоосности.
Технические характеристики и испытания
Рабочее давление PN30 позволяет применять кран в системах с давлением до 30 бар с учетом запаса прочности 1,5. Температурный диапазор от -30 до +180°C делает кран пригодным для перегретой воды в промышленных системах и паровых линий низкого давления (до 1 бар изб.). Испытательное давление 45 бар подтверждается протоколом на каждую партию.
Ресурс крана — 10 000 циклов открытия-закрытия при номинальном давлении, что подтверждено циклическими испытаниями на стенде производителя. Герметичность затвора класса А по ГОСТ 9544 — полное отсутствие пропуска рабочей среды при испытательном давлении. Момент открытия/закрытия не превышает 12 Н·м при новом кране, после 5000 циклов может увеличиваться до 20 Н·м.
Гарантии и техническое обслуживание
Гарантия производителя 2 года распространяется на дефекты материалов и сборки при эксплуатации в номинальных режимах. Расчетный срок службы 15 лет в бытовых и коммунальных системах, 8-10 лет в промышленных при интенсивной эксплуатации. Обслуживание сводится к ежегодному визуальному осмотру на отсутствие подтеканий и проверке плавности хода затвора.
При появлении затрудненного хода допускается смазка штока силиконовой смазкой через сальниковое уплотнение. Ремонт крана (замена уплотнений) экономически нецелесообразен из-за низкой стоимости нового изделия. В системах учета тепловой энергии рекомендуется замена кранов каждые 10 лет независимо от состояния для гарантии метрологической точности узла учета.
Где купить в Нижнем Новгороде
Магазин СтройРем предлагает краны шаровые VALFEX всех типоразмеров и модификаций по ценам производителя. На складе в Нижнем Новгороде постоянно в наличии популярные варианты для котельных, узлов учета, вводных узлов. Специалисты помогут подобрать комплект арматуры для вашего объекта с учетом давления, температуры и условий монтажа. Доставка собственным транспортом по городу и области, возможен самовывоз со склада.
