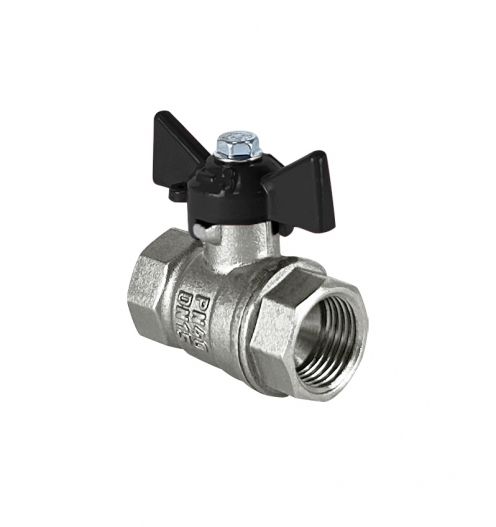

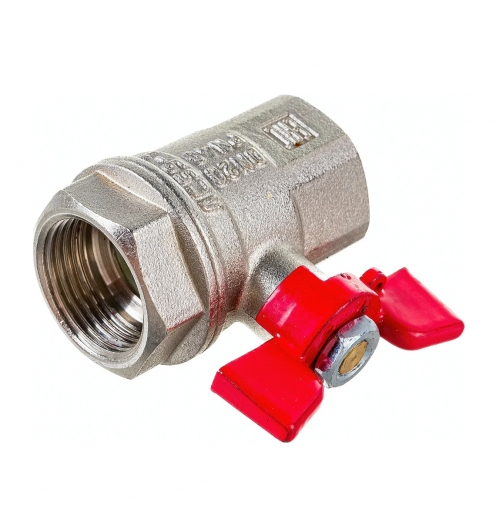

Кран шаровый 3/4" ВР/ВР бабочка Delta PRO VALFEX
Латунные шаровые краны DELTA PRO TM VALFEX выпускаются из высококачественной латуни ЛС59-1, предназначены для промышленных и технических водопроводов холодной, горячей воды и систем отопления, а также в технологических трубопроводах, транспортирующих, не агрессивные к материалам крана, среды.
Изделия изготавливаются c номинальным диаметром прохода (DN) 20 мм. Они рассчитаны на рабочее давление (PN) 2,5 МПа и 4,0 МПa, температуру транспортируемых сред от - 20 до +150 °C.
Краны из латуни изготавливаются методом горячей объемной штамповки, а шаровые затворы имеют алмазную полировку с покрытием никель. Латунный шаровой кран является неполнопроходным.
Средний полный срок службы данной арматуры составляет 10 лет.
Кран шаровый 3/4" ВР/ВР бабочка VALFEX — арматура для систем повышенного расхода
Кран шаровый 3/4 дюйма (DN20) с резьбой «внутренняя-внутренняя» и ручкой-бабочкой от VALFEX предназначен для установки на участках водопроводных и отопительных систем с повышенным расходом рабочей среды. Увеличенный диаметр прохода обеспечивает пропускную способность до 4,5 м³/час при минимальных потерях давления, что делает кран пригодным для стояков, магистральных линий, групповых подводок.
Преимущества размера 3/4 дюйма
Размер 3/4" (20 мм) является оптимальным для вводных линий в квартиры и частные дома, стояков горячего и холодного водоснабжения, магистралей систем отопления с несколькими радиаторами. Пропускная способность на 60% выше по сравнению с 1/2", что критически важно при одновременной работе нескольких точек водоразбора — душ + стиральная машина + смеситель на кухне.
В системах отопления диаметр 3/4" применяется для подводок к группам радиаторов суммарной мощностью до 5 кВт, магистральных линий в двухтрубных системах коттеджей площадью до 150 м², байпасов при установке циркуляционных насосов в однотрубных системах. Гидравлическое сопротивление крана в открытом положении составляет всего 0,025 бар при скорости потока 1 м/с.
Конструктивные особенности крана ВР/ВР
Резьба «внутренняя-внутренняя» делает кран универсальным переходным элементом между трубопроводами с наружной резьбой. При монтаже на стальные трубы используются резьбовые ниппели (бочонки, сгоны), на полипропиленовые — муфты с наружной резьбой, привариваемые паяльником. На металлопластиковых системах применяются обжимные или пресс-фитинги с наружной резьбой G3/4".
Корпус крана изготовлен из латуни CW617N с толщиной стенок 2,6 мм, что обеспечивает прочность при рабочем давлении до 25 бар. Шаровый затвор — из хромированной латуни с тефлоновыми седлами, армированными стекловолокном для повышения износостойкости. Ресурс крана составляет 7000 циклов открытия-закрытия, что эквивалентно 10 годам эксплуатации при ежедневном использовании 2 раза в день.
Ручка-бабочка и эргономика управления
Двухрычажная ручка-бабочка изготовлена из стального штампованного листа толщиной 1,2 мм с антикоррозионным порошковым покрытием. Длина рычагов 75 мм (на 10 мм длиннее версии 1/2") обеспечивает крутящий момент до 18 Н·м, достаточный для управления краном при давлении до 30 бар. Эргономичная форма рычагов позволяет комфортно управлять краном в перчатках.
В открытом положении ручка расположена вдоль трубопровода и занимает минимум пространства. В закрытом положении рычаги перпендикулярны потоку и могут мешать при очень плотной компоновке узлов, что следует учитывать при проектировании. Фиксация отсутствует — кран может останавливаться в промежуточных положениях, однако производитель не рекомендует использовать его для регулирования.
Применение в отопительных системах
В системах отопления краны 3/4" ВР/ВР устанавливаются на подающих и обратных магистралях при разводке от котла к радиаторам в частных домах. Применяются для отсечения отдельных этажей или крыльев здания при необходимости ремонта без остановки всей системы. Используются в обвязке твердотопливных котлов для возможности демонтажа теплообменника при чистке.
В системах теплого пола краны 3/4" устанавливаются перед коллекторными блоками на 4-6 контуров для отсечения всей группы петель. Применяются на байпасах смесительных узлов для перехода на режим прямой подачи при межсезонье. В гравитационных системах используются на стояках для балансировки расхода теплоносителя между ветвями.
Особенности монтажа на различных трубопроводах
На стальных трубопроводах монтаж осуществляется через ниппели длиной 50-80 мм с наружной резьбой G3/4" по ISO 228. Уплотнение — лен с унипаком или анаэробный герметик для резьб. На полипропиленовых трубах используются переходные муфты ППР 25мм × G3/4" НР, которые привариваются при температуре 260°C с выдержкой 7 секунд.
На металлопластиковых трубах диаметром 20 мм применяются пресс-фитинги типа «пресс-резьба» или обжимные фитинги с накидной гайкой. При использовании обжимных фитингов важно не перетянуть гайку — момент затяжки не более 25 Н·м во избежание деформации алюминиевой гильзы. После монтажа обязательна опрессовка давлением 1,5 от рабочего в течение 30 минут.
Гарантии и условия эксплуатации
Гарантийный срок на краны VALFEX составляет 2 года с даты продажи при условии эксплуатации в номинальных режимах: давление до 20 бар, температура до +110°C, pH рабочей среды 6,5-9,5. При превышении параметров гарантия аннулируется. Расчетный срок службы — 10 лет в бытовых системах при соблюдении условий эксплуатации.
Не допускается применение кранов для агрессивных сред — антифризы концентрацией выше 60%, морская вода, химические реагенты. При использовании незамерзающих теплоносителей необходимо ежегодно проверять состояние уплотнений — этиленгликоль может ускорять старение PTFE. В системах с жесткой водой рекомендуется установка фильтров для предотвращения отложения солей на шаровом затворе.
Где купить в Нижнем Новгороде
В магазине СтройРем кран шаровый 3/4" ВР/ВР бабочка VALFEX доступен по цене производителя благодаря прямым поставкам. На складе в Нижнем Новгороде всегда в наличии все популярные типоразмеры и модификации. Специалисты помогут подобрать комплектующие для монтажа — ниппели, фитинги, уплотнительные материалы. Доставка по городу и области собственной службой в день заказа.
