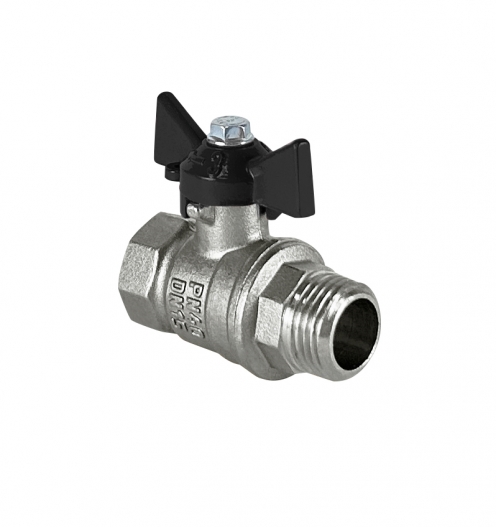

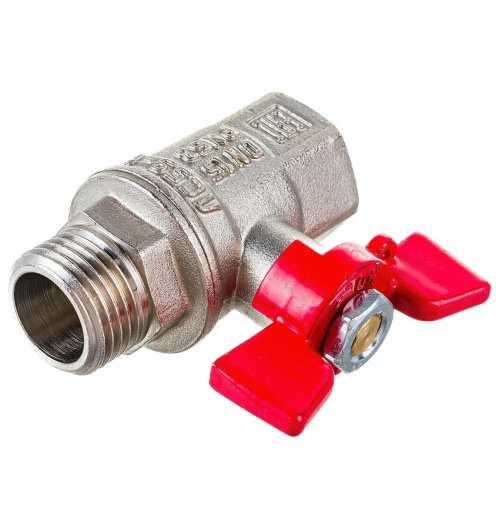

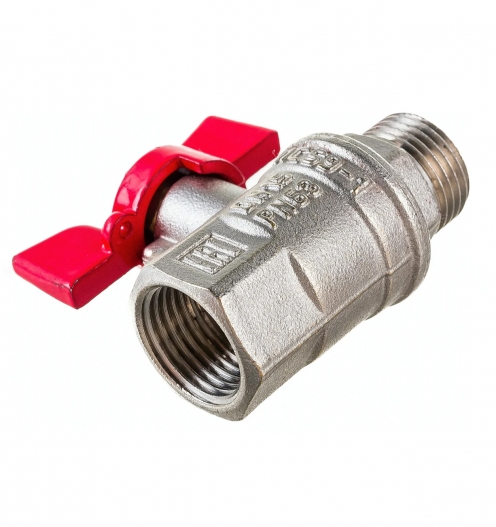

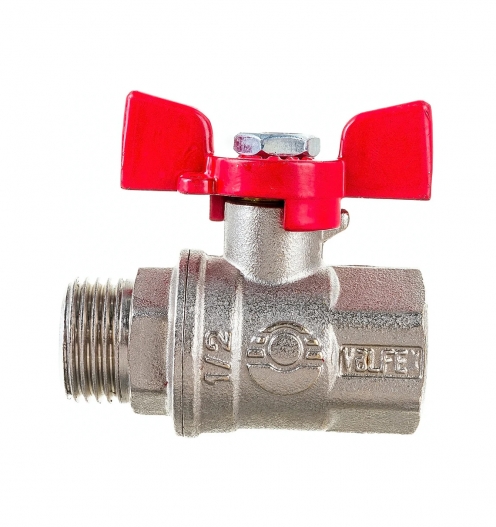

Кран шаровый 1/2" ВР/НР бабочка Delta PRO VALFEX
Латунные шаровые краны DELTA PRO TM VALFEX выпускаются из высококачественной латуни ЛС59-1, предназначены для промышленных и технических водопроводов холодной, горячей воды и систем отопления, а также в технологических трубопроводах, транспортирующих, не агрессивные к материалам крана, среды.
Изделия изготавливаются c номинальным диаметром прохода (DN) 15 мм. Они рассчитаны на рабочее давление (PN) 2,5 МПа и 4,0 МПa, температуру транспортируемых сред от - 20 до +150 °C.
Краны из латуни изготавливаются методом горячей объемной штамповки, а шаровые затворы имеют алмазную полировку с покрытием никель.
Латунный шаровой кран является неполнопроходным.
Средний полный срок службы данной арматуры составляет 10 лет.
Кран шаровый 1/2" ВР/НР бабочка VALFEX — универсальный переходной элемент
Кран шаровый 1/2 дюйма с комбинированной резьбой «внутренняя-наружная» (ВР/НР) и ручкой-бабочкой от VALFEX — это универсальная арматура, которая одновременно выполняет функции запорного элемента и переходника между трубопроводами с разными типами резьб. Такая конструкция упрощает монтаж и экономит пространство в узлах обвязки, исключая необходимость использования дополнительных переходных ниппелей.
Преимущества комбинированной резьбы ВР/НР
Внутренняя резьба с одной стороны и наружная с другой делают кран идеальным для установки между трубой с наружной резьбой и оборудованием с внутренней резьбой. Типичные применения: подключение гибких подводок к смесителям (труба НР → кран → подводка ВР), монтаж счетчиков воды (труба НР → кран → счетчик ВР), установка фильтров (стояк НР → кран → фильтр ВР).
Конструкция ВР/НР позволяет монтировать кран без контргаек — наружная резьба закручивается в муфту или оборудование, а внутренняя накручивается на трубу или ниппель. Это экономит до 15 мм монтажной длины по сравнению с использованием крана ВР/ВР плюс переходного ниппеля, что критически важно в ограниченных пространствах под раковинами и за унитазами.
Конструкция и материалы крана 1/2" ВР/НР
Корпус изготовлен из латуни CW617N с толщиной стенок 2,4 мм, обеспечивающей прочность при рабочем давлении до 20 бар. Внутренняя резьба выполнена с классом точности 6H по ISO 965, наружная — 6g, что гарантирует плотное соединение с минимальными зазорами. Никелированное покрытие толщиной 9-12 микрон защищает от коррозии и придает эстетичный вид при открытом монтаже.
Шаровый затвор из хромированной латуни с тефлоновыми седлами обеспечивает герметичное перекрытие потока при давлении до 30 бар. Уплотнение штока — двойное кольцо из EPDM с рабочей температурой от -20 до +150°C. Ресурс крана — 6000 циклов открытия-закрытия, что эквивалентно 8 годам при ежедневном использовании дважды в день.
Применение переходных кранов в водоснабжении
Краны ВР/НР 1/2" незаменимы при подключении сантехнических приборов через гибкие подводки. Устанавливаются на выводах водорозеток со стены (наружная резьба) для подключения смесителей, унитазов, биде. Монтируются на стояках перед счетчиками воды — большинство счетчиков имеют внутреннюю резьбу на входе и выходе, а стояки оборудованы наружной резьбой через муфты.
Применяются для подключения бытовой техники — стиральных и посудомоечных машин через заливные шланги с накидными гайками. Используются в системах фильтрации воды перед магистральными фильтрами, которые обычно имеют внутреннюю резьбу на входе. В системах ГВС устанавливаются перед проточными водонагревателями для возможности отсечения без демонтажа подводящих труб.
Монтаж крана с резьбой ВР/НР
При монтаже важно правильно определить направление установки — стрелка на корпусе показывает направление потока от ВР к НР или наоборот в зависимости от конструкции. Большинство кранов ВР/НР имеют поток от ВР к НР, но встречаются и обратные варианты. Уплотнение внутренней резьбы не требуется (накручивается на уплотненную наружную резьбу трубы), наружную резьбу крана необходимо уплотнить фум-лентой в 10-12 оборотов.
Затяжка внутренней резьбы производится рожковым ключом размером 24 мм с моментом не более 25 Н·м. При монтаже на гибкие подводки важно не перетянуть накидную гайку — достаточно 2-3 оборотов после касания прокладки. Чрезмерная затяжка может привести к деформации резиновой прокладки подводки и последующему подтеканию.
Ручка-бабочка для компактных мест
Двухрычажная ручка-бабочка длиной 65 мм обеспечивает удобное управление краном в стесненных условиях — за унитазами, под раковинами типа «тюльпан», в сантехнических шкафах шириной от 150 мм. В закрытом положении рычаги занимают минимум места и не мешают соседним элементам. Усилие на рукоятке не превышает 12 Н даже при давлении 20 бар.
Материал ручки — оцинкованная сталь с порошковым покрытием, устойчивым к влаге и бытовой химии. При эксплуатации во влажных помещениях (ванные, санузлы) покрытие сохраняет целостность в течение всего срока службы. Для открытого монтажа в жилых помещениях доступны варианты с хромированными или никелированными ручками (под заказ).
Техническая совместимость и стандарты
Резьба соответствует международному стандарту ISO 228 (G1/2"), что обеспечивает совместимость с большинством сантехнических приборов европейского и российского производства. Допускается применение с оборудованием, имеющим американскую трубную резьбу NPT 1/2" при использовании адаптеров. Длина резьбовых участков: внутренняя — 12 мм, наружная — 15 мм.
Кран сертифицирован по ГОСТ Р и допущен к применению в системах питьевого водоснабжения — латунь не содержит свинец выше 0,2%, что соответствует санитарным нормам СанПиН. Имеется санитарно-эпидемиологическое заключение Роспотребнадзора. Продукция маркируется знаком соответствия ЕАС (Евразийский экономический союз).
Гарантии и условия эксплуатации
Гарантийный срок составляет 24 месяца с даты продажи при эксплуатации в номинальных режимах: давление до 20 бар, температура до +90°C, pH среды 6,5-9,0. Расчетный срок службы — 10 лет в бытовых системах. Производитель не рекомендует использовать краны для регулирования расхода — только как отсечную арматуру в положениях «полностью открыто» или «полностью закрыто».
При использовании в системах ГВС с температурой выше +75°C рекомендуется ежегодная проверка состояния уплотнений штока. В жесткой воде (карбонатная жесткость выше 7 мг-экв/л) желательна установка фильтров для предотвращения отложения солей на шаровом затворе. В системах с антифризом проверять герметичность раз в полгода — гликоли ускоряют старение PTFE.
Покупка в Нижнем Новгороде
В магазине СтройРем кран шаровый 1/2" ВР/НР бабочка VALFEX доступен по конкурентной цене с гарантией производителя. На складе в Нижнем Новгороде поддерживается запас всех популярных модификаций для немедленной отгрузки. Специалисты помогут подобрать комплектующие для монтажа — гибкие подводки, фитинги, уплотнительные материалы. Доставка по городу собственным транспортом в день заказа.
