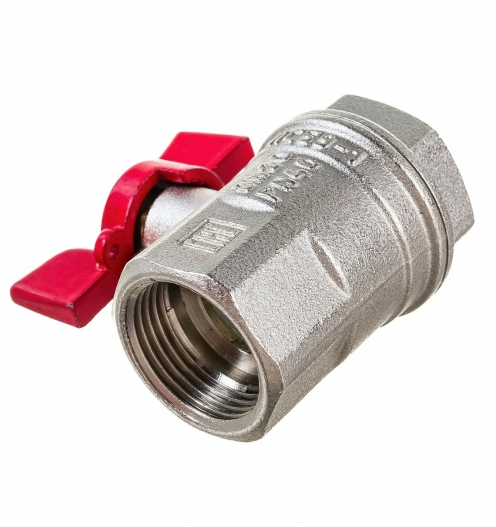

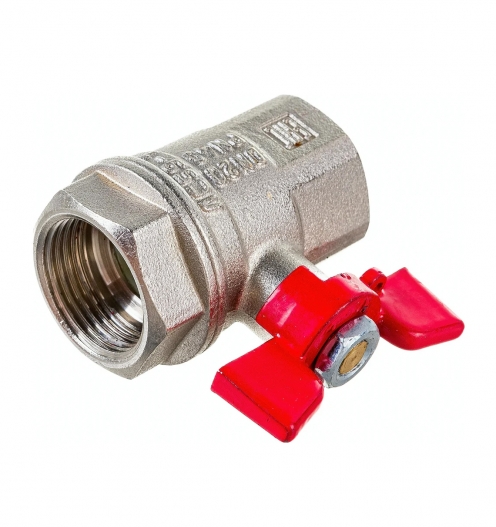

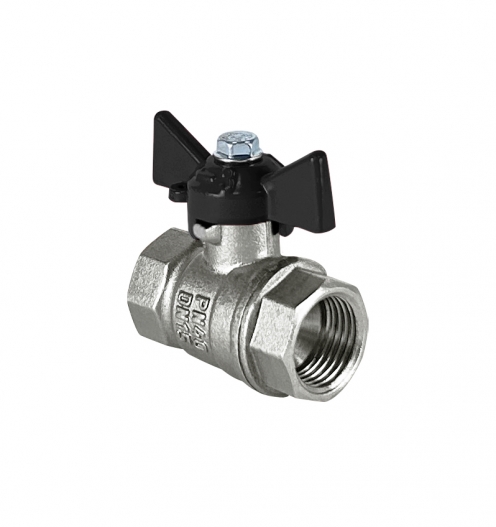

Кран шаровый 1" ВР/ВР бабочка Delta PRO VALFEX
Осталось менее 10 шт.
Латунные шаровые краны DELTA PRO TM VALFEX выпускаются из высококачественной латуни ЛС59-1, предназначены для промышленных и технических водопроводов холодной, горячей воды и систем отопления, а также в технологических трубопроводах, транспортирующих, не агрессивные к материалам крана, среды.
Изделия изготавливаются c номинальным диаметром прохода (DN) 25 мм. Они рассчитаны на рабочее давление (PN) 2,5 МПа и 4,0 МПa, температуру транспортируемых сред от - 20 до +150 °C.
Краны из латуни изготавливаются методом горячей объемной штамповки, а шаровые затворы имеют алмазную полировку с покрытием никель.
Латунный шаровой кран является неполнопроходным.
Средний полный срок службы данной арматуры составляет 10 лет.
Кран шаровый 1" ВР/ВР бабочка VALFEX — арматура для магистральных линий
Кран шаровый 1 дюйм (DN25) с резьбой «внутренняя-внутренняя» и ручкой-бабочкой от VALFEX — это профессиональная запорная арматура для магистральных участков систем водоснабжения и отопления. Диаметр 25 мм обеспечивает пропускную способность до 10 м³/час, что делает кран пригодным для вводов в многоквартирные дома, коллекторных систем, обвязки котельного оборудования средней и большой мощности.
Назначение крана диаметром 1 дюйм
Размер 1" (25 мм, DN25) применяется для стояков в многоквартирных домах, магистральных линий в частных коттеджах площадью свыше 200 м², вводов от скважинных насосов производительностью от 3 м³/час. В системах отопления диаметр 25 мм используется для котлов мощностью от 25 до 50 кВт, подающих магистралей к коллекторам на 6-10 контуров теплого пола, обвязки буферных емкостей объемом от 500 литров.
Пропускная способность крана DN25 составляет 8-10 м³/час при перепаде давления 0,5 бар, что достаточно для одновременного использования 5-7 точек водоразбора в частном доме или 3-4 квартир в многоквартирном здании. Гидравлическое сопротивление в открытом положении — всего 0,018 бар при скорости потока 1,5 м/с, что минимизирует потери давления в системе.
Конструкция крана ВР/ВР DN25
Корпус изготовлен из латуни CW617N методом горячей штамповки с последующей механической обработкой на станках с ЧПУ. Толщина стенок составляет 3,2 мм, что обеспечивает прочность конструкции при рабочем давлении до 30 бар. Полнопроходная конструкция — диаметр отверстия в шаровом затворе соответствует внутреннему диаметру трубопровода 26 мм, что исключает сужения и завихрения потока.
Шаровый затвор выполнен из латуни ЛС59 с многослойным хромоникелевым покрытием общей толщиной 12 микрон. Седла из армированного политетрафторэтилена (PTFE) с добавлением 15% стекловолокна выдерживают температуру до +180°C без деформации. Уплотнительные кольца из EPDM обеспечивают герметичность штока при давлении до 40 бар.
Резьба ВР/ВР и варианты монтажа
Внутренняя резьба с обеих сторон делает кран универсальным для монтажа между различными типами трубопроводов. На стальных трубах используются резьбовые сгоны (длинные ниппели) с контргайками для компенсации линейных расширений. На полипропиленовых системах применяются муфты ППР 32мм × G1" НР, привариваемые при температуре 270°C с выдержкой 10 секунд.
На металлопластиковых трубах диаметром 26 мм используются пресс-фитинги с наружной резьбой или обжимные фитинги евроконус. При монтаже на медные трубы применяются капиллярные фитинги под пайку с наружной резьбой G1" или компрессионные фитинги для разборных соединений. Во всех случаях уплотнение резьбы производится фум-лентой (18-20 оборотов) или льном с герметизирующей пастой.
Ручка-бабочка увеличенного размера
Для крана DN25 применяется усиленная ручка-бабочка с длиной рычагов 85 мм, изготовленная из стального штампованного листа толщиной 1,5 мм. Порошковое покрытие обеспечивает защиту от коррозии при эксплуатации в помещениях с влажностью до 95%. Крутящий момент на рукоятке — до 22 Н·м, что позволяет управлять краном при давлении до 35 бар без применения инструмента.
При монтаже в котельных и технических помещениях рекомендуется ориентировать ручку в удобное для доступа положение — производитель допускает установку с любой ориентацией корпуса. В системах с частым управлением можно установить ручку-рычаг вместо бабочки — посадочное отверстие универсальное, совместимо с любыми ручками стандарта ISO 5211.
Применение в котельных и ИТП
Краны DN25 ВР/ВР широко применяются в индивидуальных тепловых пунктах (ИТП) многоквартирных домов для отсечения элеваторных узлов, циркуляционных насосов, теплообменников. Устанавливаются на подающих и обратных линиях систем ГВС с рециркуляцией. Используются в котельных частных домов для обвязки твердотопливных, газовых и электрических котлов при работе в каскаде.
В водопроводных системах применяются как главные отсечные краны после вводного узла учета, перед группами безопасности с редукторами давления и фильтрами. Устанавливаются на коллекторных узлах при разводке на несколько стояков или групп потребителей. В системах пожаротушения используются как отсечная арматура перед пожарными кранами в зданиях высотой до 10 этажей.
Технические требования и обслуживание
Рабочее давление PN30 позволяет использовать кран в системах центрального отопления с давлением в подающей магистрали до 16 бар с двукратным запасом прочности. Температурный диапазон от -30 до +150°C делает кран пригодным для систем с перегретой водой в промышленных установках. Испытательное давление 45 бар подтверждается сертификатом на каждую партию продукции.
Обслуживание крана сводится к ежегодному визуальному осмотру на отсутствие подтеканий и проверке плавности хода затвора. При эксплуатации в запыленных помещениях рекомендуется ежеквартальная очистка штока от загрязнений влажной ветошью. Смазка уплотнений не требуется — заводская силиконовая смазка рассчитана на весь срок службы. Гарантия 2 года, расчетный срок службы — 15 лет при эксплуатации в номинальных режимах.
Где купить в Нижнем Новгороде
Магазин СтройРем предлагает краны шаровые VALFEX всех типоразмеров по ценам производителя. На складе в Нижнем Новгороде постоянно поддерживается запас популярных модификаций для оперативной отгрузки. Специалисты помогут рассчитать потребность в арматуре для вашего объекта и подберут сопутствующие материалы для монтажа. Доставка собственным транспортом по городу и области, возможен самовывоз.
