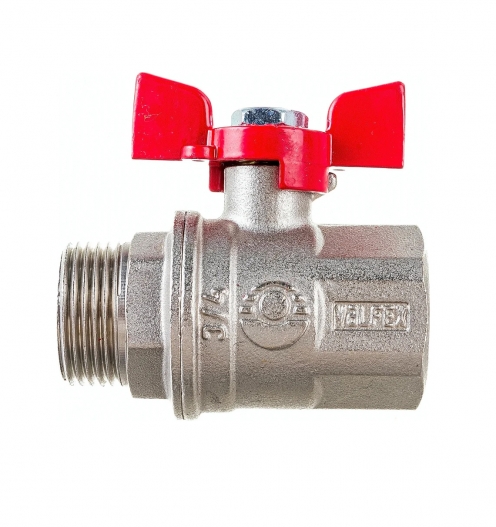

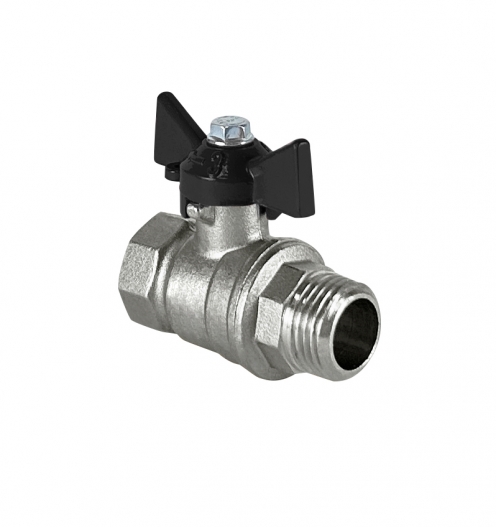

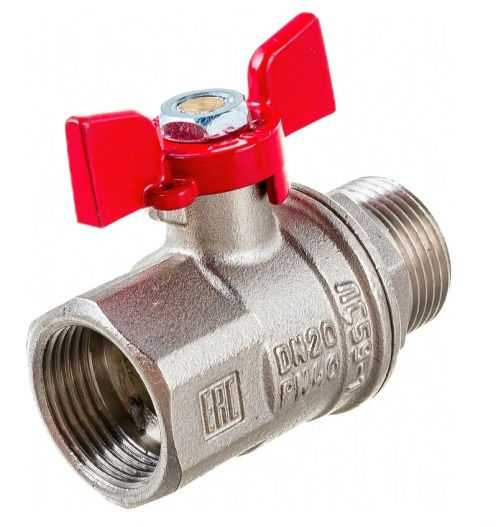

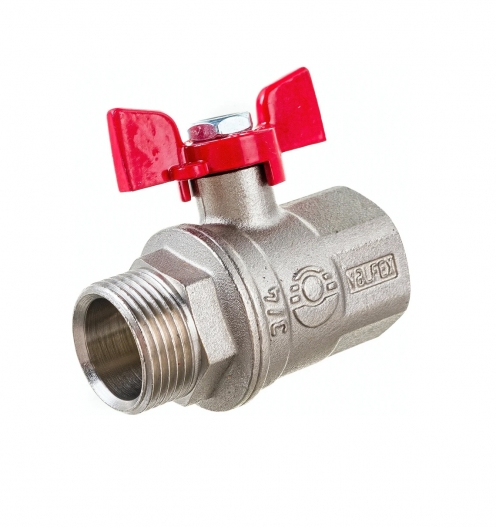

Кран шаровый 3/4" ВР/НР бабочка Delta PRO VALFEX
Осталось менее 10 шт.
Латунные шаровые краны DELTA PRO TM VALFEX выпускаются из высококачественной латуни ЛС59-1, предназначены для промышленных и технических водопроводов холодной, горячей воды и систем отопления, а также в технологических трубопроводах, транспортирующих, не агрессивные к материалам крана, среды.
Изделия изготавливаются c номинальным диаметром прохода (DN) 20 мм. Они рассчитаны на рабочее давление (PN) 2,5 МПа и 4,0 МПa, температуру транспортируемых сред от - 20 до +150 °C.
Краны из латуни изготавливаются методом горячей объемной штамповки, а шаровые затворы имеют алмазную полировку с покрытием никель.
Латунный шаровой кран является неполнопроходным.
Средний полный срок службы данной арматуры составляет 10 лет.
Кран шаровый 3/4" ВР/НР бабочка VALFEX — переходная арматура для магистралей
Кран шаровый 3/4 дюйма (DN20) с комбинированной резьбой «внутренняя-наружная» и ручкой-бабочкой от VALFEX — это профессиональная запорная арматура с функцией переходного элемента для стояков, вводов и магистральных линий систем водоснабжения и отопления. Увеличенный диаметр прохода обеспечивает пропускную способность до 4,5 м³/час при минимальных потерях давления.
Назначение переходных кранов 3/4"
Размер 3/4" применяется для вводных линий в квартиры многоквартирных домов, стояков ГВС и ХВС, магистралей отопления в частных домах. Комбинация резьб ВР/НР позволяет монтировать кран между стояком с наружной резьбой и счетчиком воды с внутренней резьбой без дополнительных переходников. Экономия монтажной длины составляет до 20 мм по сравнению с использованием крана ВР/ВР плюс ниппеля.
В системах отопления краны ВР/НР 3/4" устанавливаются перед циркуляционными насосами (большинство имеет внутреннюю резьбу G3/4" на патрубках), на обвязке котлов между подающим патрубком котла (НР) и магистралью (ВР муфты). Применяются для подключения расширительных баков с внутренней резьбой к трубопроводам с наружной резьбой через тройники.
Конструкция крана DN20 ВР/НР
Корпус изготовлен из латуни CW617N методом горячей штамповки с толщиной стенок 2,7 мм, что обеспечивает прочность при рабочем давлении до 25 бар. Внутренняя резьба обработана метчиком класса 6H с допуском по среднему диаметру ±0,028 мм, наружная резьба — класса 6g с допуском ±0,024 мм. Такая точность гарантирует герметичное соединение с минимальным количеством уплотнителя.
Шаровый затвор полнопроходной — диаметр отверстия 20 мм соответствует внутреннему диаметру трубопровода DN20. Материал затвора — латунь ЛС59 с хромоникелевым покрытием толщиной 12 микрон, обеспечивающим коррозионную стойкость в хлорированной воде. Седла из армированного PTFE с добавлением 15% углеродного волокна выдерживают 8000 циклов открытия-закрытия без потери герметичности.
Применение в узлах учета воды
Краны ВР/НР 3/4" являются стандартной арматурой для узлов учета холодной и горячей воды в квартирах и частных домах. Типовая схема монтажа: стояк с муфтой (НР) → кран ВР/НР → счетчик с присоединительными штуцерами (НР) → кран ВР/НР → внутриквартирная разводка. Такая схема позволяет заменить счетчик без демонтажа кранов — достаточно открутить накидные гайки счетчика.
При установке в узлах учета важно соблюдать прямые участки до и после счетчика согласно паспорту прибора (обычно 3DN до и 1DN после). Кран располагается вплотную к счетчику, не влияя на метрологические характеристики. В системах ГВС рекомендуется устанавливать обратный клапан после счетчика для предотвращения обратного тока при термическом расширении воды.
Особенности монтажа переходных кранов
При монтаже крана ВР/НР внутренняя резьба накручивается на трубу или ниппель с наружной резьбой, уплотненной фум-лентой или льном. Сама внутренняя резьба крана уплотнения не требует. Наружная резьба крана уплотняется фум-лентой в 12-15 оборотов и закручивается в муфту, счетчик или оборудование с внутренней резьбой. Важно не перепутать направление потока — стрелка на корпусе указывает от ВР к НР.
Затяжка внутренней части производится рожковым ключом размером 27 мм (у некоторых производителей 30 мм) с моментом не более 35 Н·м. Наружная часть затягивается оборудованием или накидной гайкой до полного контакта уплотнительных поверхностей. При монтаже между двумя неподвижными точками (например, стояк-счетчик) необходимо использовать сгон с контргайкой для компенсации несоосности.
Ручка-бабочка и управление
Ручка-бабочка с длиной рычагов 75 мм изготовлена из стального листа толщиной 1,2 мм с антикоррозионным покрытием. Крутящий момент до 18 Н·м позволяет управлять краном при давлении до 30 бар без применения инструмента. Эргономичная форма рычагов удобна для работы в перчатках при монтаже в неотапливаемых помещениях (подвалы, технические этажи).
В узлах учета, расположенных в жилых помещениях, возможна замена ручки-бабочки на компактный рычаг для более эстетичного вида. Посадочное отверстие универсальное, совместимо с ручками стандарта ISO 5211. При монтаже в труднодоступных местах (за счетчиками в нишах) рекомендуется ориентировать ручку в открытом положении так, чтобы она не упиралась в стену.
Применение в системах отопления
В системах отопления краны ВР/НР 3/4" устанавливаются в обвязке настенных газовых котлов мощностью до 24 кВт — большинство моделей имеет патрубки G3/4" НР. Применяются для подключения циркуляционных насосов с резьбовыми патрубками G3/4" ВР к трубопроводам с наружной резьбой. Используются в коллекторных системах теплого пола для подключения распределительных блоков к магистральным линиям.
Рабочее давление PN25 позволяет применять краны в системах центрального отопления многоквартирных домов, где давление в подающей магистрали может достигать 10-12 бар. Температурный диапазон от -20 до +150°C делает кран пригодным для высокотемпературных систем с температурой теплоносителя до +110°C в подающей линии.
Технические стандарты и сертификация
Кран соответствует требованиям ГОСТ Р 52760-2007 «Арматура трубопроводная. Общие технические условия» и ГОСТ 9544-2015 для резьбовых соединений. Имеет сертификат соответствия ТР ТС (Технический регламент Таможенного союза) и санитарно-эпидемиологическое заключение для применения в системах питьевого водоснабжения. Латунь соответствует требованиям по содержанию свинца менее 0,2%.
Испытания на герметичность проводятся давлением 37,5 бар (1,5 от рабочего) в течение 2 минут без признаков течи. Циклические испытания включают 10 000 циклов открытия-закрытия при давлении 20 бар с контролем герметичности каждые 1000 циклов. Коррозионная стойкость подтверждена испытаниями в солевом тумане в течение 240 часов без признаков сквозной коррозии.
Гарантии и эксплуатация
Гарантия производителя 2 года распространяется на дефекты материалов и производства при эксплуатации в номинальных условиях. Расчетный срок службы 12 лет в бытовых системах при среднем использовании 4 цикла в сутки. Обслуживание сводится к ежегодному визуальному осмотру на отсутствие подтеканий. Смазка уплотнений не требуется в течение всего срока службы.
Где купить в Нижнем Новгороде
Магазин СтройРем предлагает краны шаровые VALFEX всех типоразмеров по ценам производителя. На складе в Нижнем Новгороде постоянно в наличии популярные модификации для узлов учета и отопительных систем. Специалисты помогут подобрать комплект арматуры для монтажа узла учета или обвязки котла. Доставка собственным транспортом по городу и области.
