Клеммные колодки и соединители проводов – виды, характеристики, продажа в Нижнем Новгороде

Клеммные колодки и соединители проводов – электромонтажные аксессуары, которые используются для быстрого и качественного присоединения токоведущих жил при прокладке электрических сетей. Данные приспособления являются превосходной альтернативой скруткам. Они безопаснее, обеспечивают правильный контакт, нивелируют образование перегорания в месте стыка, образования коротких замыканий и аварийных ситуаций. В хорошем ассортименте клеммные колодки представлены в интернет-магазине СтройРем.

Клеммные колодки: применение в строительстве и ремонте

Клеммная колодка (также называют клеммником), представляют собой устройство, состоящее из соединительной пластины или шины (клеммы), заключенной в изолирующий корпус из негорючего пластика или керамики. В корпусе изделия предусматриваются гнезда для установки токоведущих жил. Контактируя с пластиной, осуществляется безопасная передача электрического тока между двумя и более проводниками.

Клеммные колодки широко распространены в разных отраслях, включая приборостроение, электроника, автомобилестроение, машиностроение и прочее. В строительстве и ремонте устройства используют при прокладке электросети в помещении, для подключения проводов в электрощитах, установки осветительных приборов, построения разветвленной линии электропередач, удлинения проводки и прочее.

В зависимости от области применения, клеммные колодки делят на несколько типов. В ремонте в строительстве наиболее распространенные два вида:

  • клеммники для прямого соединения проводов;
  • клеммные колодки на DIN-рейку.

Первый тип применяют при монтаже электроприборов, удлинения проводов и создания разветвления сети в помещения от одного проводника. Клеммники для рейки DIN используют в электрощитах в качестве устройства распределения сети.

Классификация клеммных колодок

Клеммные колодки должны подбираться исходя из назначения, конструкции, технических и электрических параметров. Наиболее широкая градация данных устройств происходит по конструктивным особенностям. К основным из них относятся:

  • тип зажима;
  • полосность и рядность;
  • конфигурация подключения.

Тип зажима клеммных колодок: винтовые и самозажимные

Для обеспечения фиксации токоведущего провода, в клеммной колодке предусматривается зажимной механизм. От его надежности зависит качество крепления, отсутствие искрения во время эксплуатации и безопасность подключения проводов, в целом.

В зависимости от крепежного механизма различают винтовые и безвинтовые (самозажимные) клеммные колодки.

Винтовые клеммные колодки традиционно считаются наиболее простыми и надежными приспособлениями. В конструкции корпуса предусматривается винт, при вкручивании которого токоведущая жила прижимается к клемме. К достоинствам таких моделей можно отнести прочность соединения и возможность работать с любыми проводниками. При винтовом зажиме клемма способна нести механические нагрузки с малой вероятностью выскальзывания жил из места установки. Главные недостаток данного устройства – более сложный монтаж. Если работы приходится проводить в неудобном положении или стесненном пространстве, то зафиксировать проводник в гнезде будет довольно непросто.

Более простой монтаж обеспечивают самозажимные клеммные колодки. По способу зажима они делятся на несколько типов. При этом в строительстве и ремонте наиболее востребованными считаются следующие разновидности:

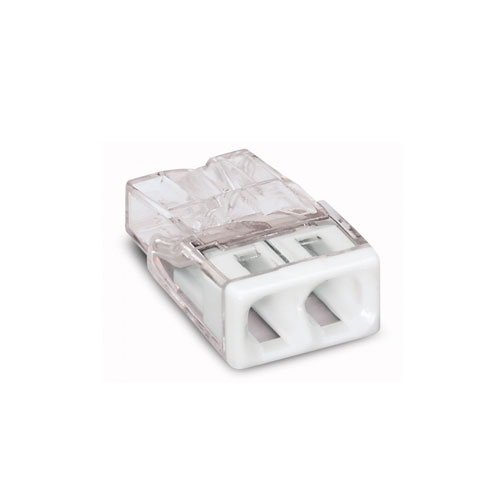

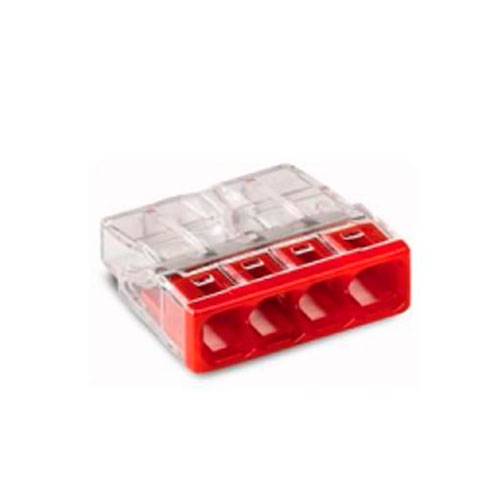

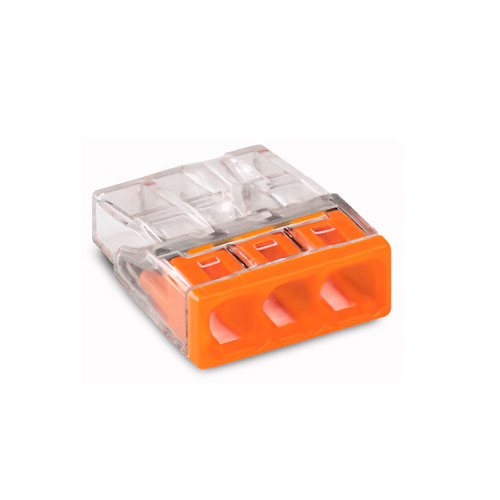

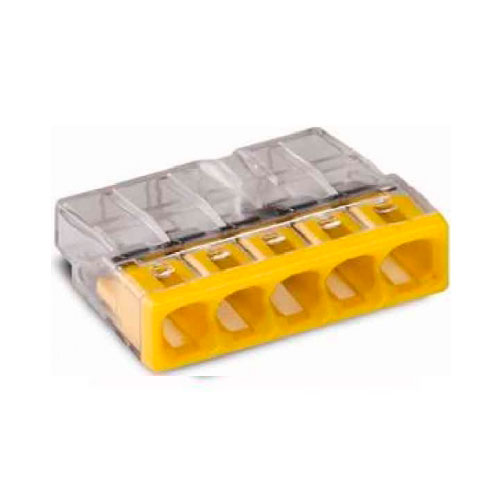

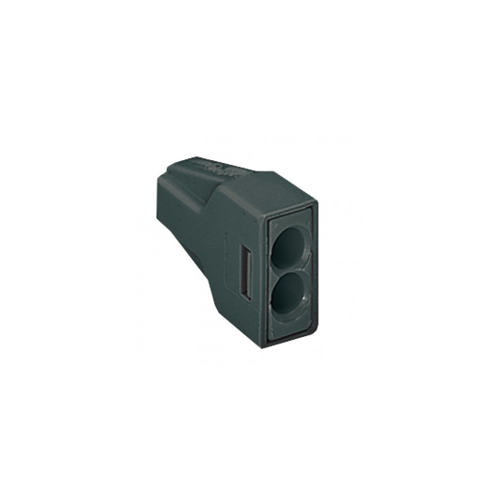

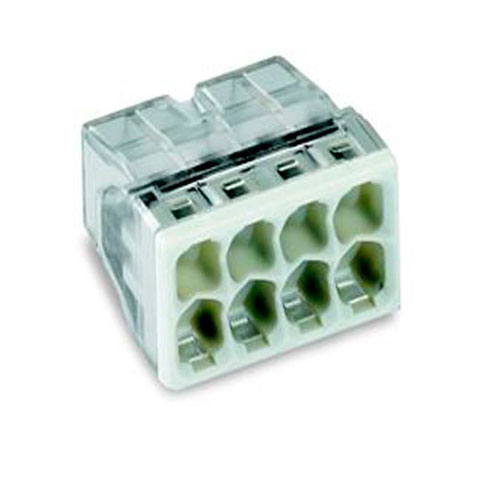

  • Зажимные клеммные колодки. В конструкции таких устройств роль зажимного механизма выполняет пластина. Для фиксации необходимо просто поместить проводник между двух пластин, которые за счет пружинных свойств обеспечивают удержание жилы. Главное преимущество такого устройства – оперативность и простота монтажа, легкий демонтаж при необходимости проведения ремонтных работ или ревизии. Недостатком можно назвать относительно малую прижимную силу. Под воздействием небольшого усилия проводник может выскользнуть из гнезда.
  • Разъемные клеммные колодки. Состоят из двух независимых контактных частей (блоков). К каждой крепится токоведущая жила. Соединение осуществляется путем вставки одного блока в другой. В таком исполнении производят клеммники как для прямого подключения проводов, так и для DIN-рейки.
  • Пружинные клеммные колодки. Для подключения нужно отодвинуть отверткой пружины (через специальное отверстие), далее вставить в гнездо проводник и отпустить пружину. Аналогичным способом производится демонтаж.

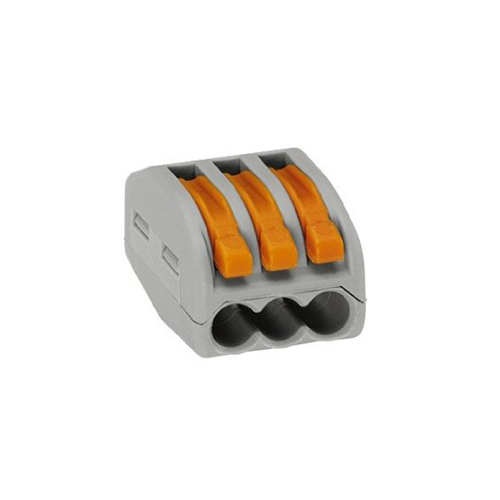

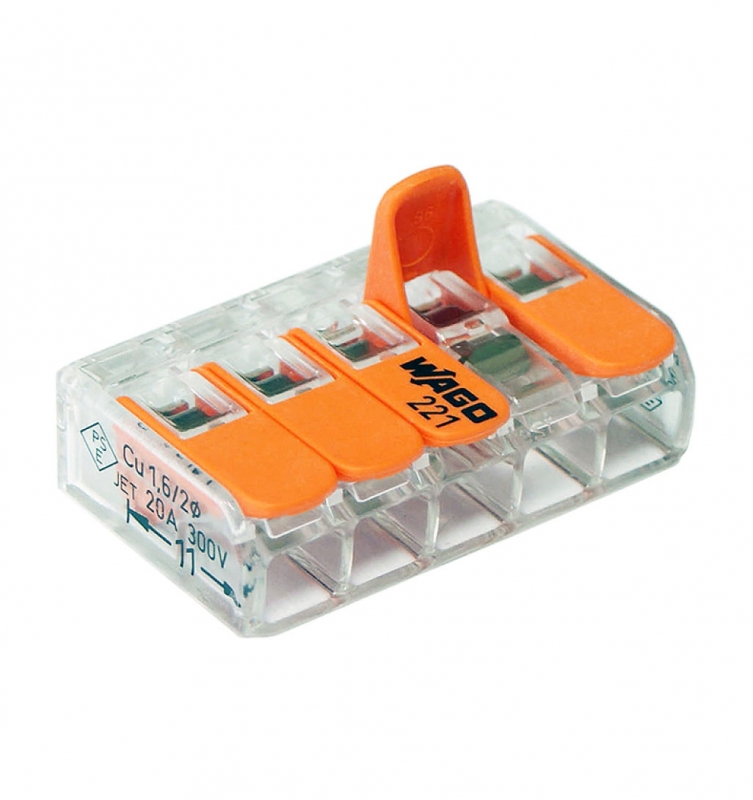

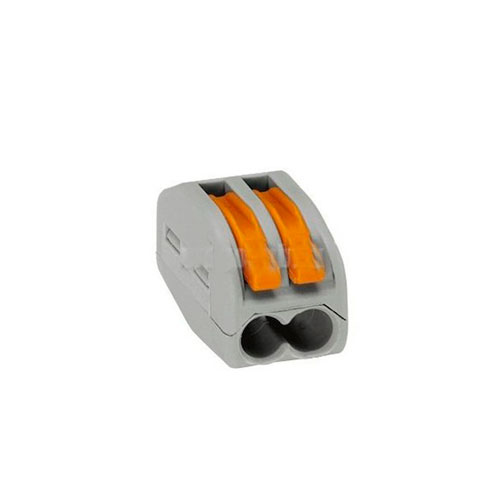

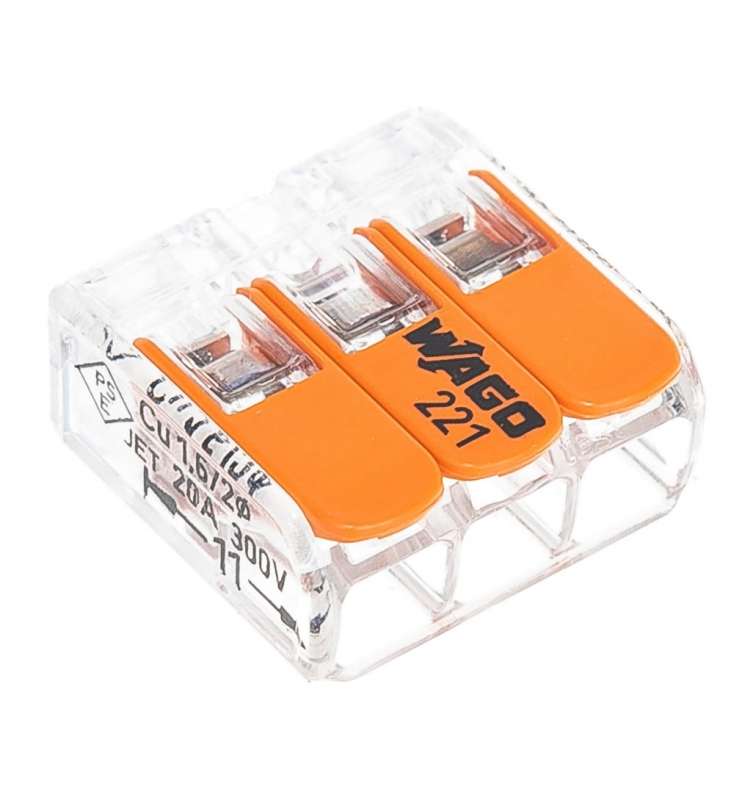

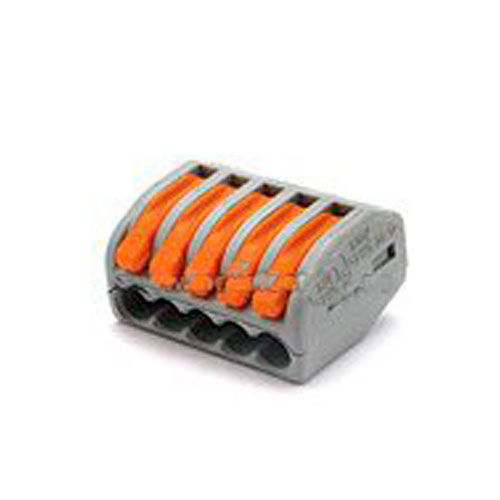

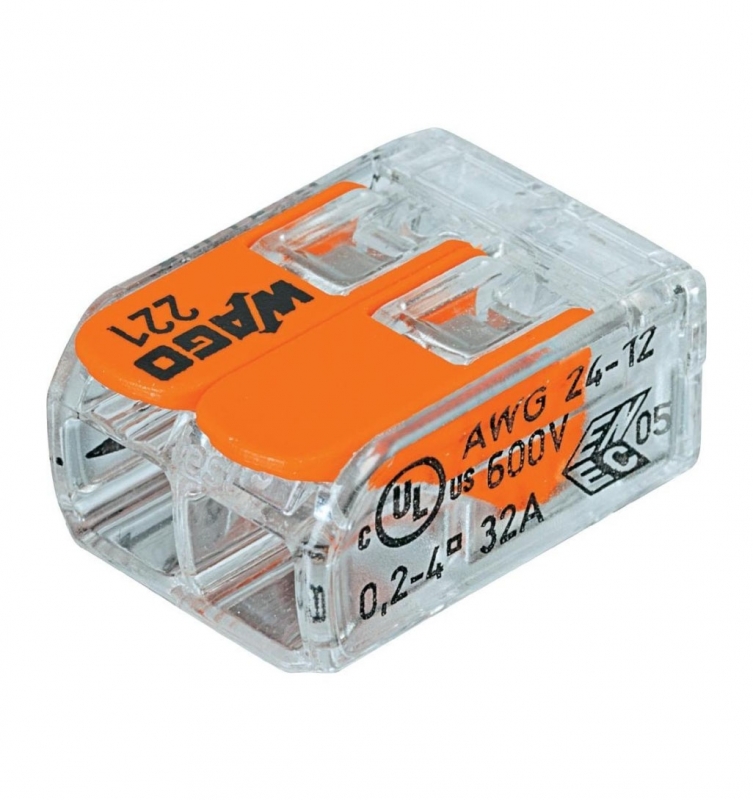

  • Рычажные клеммные колодки. В корпусе данного клеммника установлен рычаг с пластиной. Под воздействием пластины создается усилие для прочного удерживания проводника. Для соединения нужно просто вставить жилу в гнездо и опустить рычаг. Для демонтажа – поднять рычаг и вытащить кабель.

Разные модели клеммных колодок производят нескольких видов по расположению гнезд для монтажа проводников. По этому параметру клеммные колодки бывают:

  • прямые – гнезда расположены на одной оси с выходом из одной стороны корпуса;
  • проходные – гнезда расположены на одной оси с выходом на разные стороны корпуса;
  • угловые – гнезда расположены под углом 90 градусов, относительно друг к другу.

Выбор клеммной колодки по характеристикам

Для правильного выбора колодки необходимо учитывать электротехнические характеристики конкретной модели. К наиболее важным параметрам выбора относятся:

  • тип подключаемых проводников;
  • сечение подключаемых жил;
  • максимальная сила тока;
  • напряжение сети.

По типу подключаемых проводников клеммники могут быть рассчитаны на соединение алюминиевых, медных проводов или комбинированное подключение медь-алюминий. Последний тип, в основном, производят с нанесением специальной пасты на контактные клеммы. Она предотвращает образование электрохимической коррозии, которая может возникнуть вследствие разности потенциалов проводников. Клеммные колодки с пастой, например, производит компания WAGO.

При выборе клеммника также необходимо учитывать возможность подключения токоведущих жил конкретного типа. Есть клеммники, которые рассчитаны на соединение кабелей с моножилой, хотя большинство моделей допускают присоединение жил из многопроволочной меди.

Сечение кабеля также является одной из важных характеристик, поскольку от этого зависит практическая возможность установки токоведущей жилы в гнездо. Большинство самозажимных клеммных колодок рассчитаны на подключение кабелей с сечением до 1,5 и 2,5 мм. кв. Однако есть модели и для больших сечений – 4-6 мм. кв. и более. Также важно учитывать минимальное граничное значение сечения кабеля. Оно у разных моделей может быть от 0,5 мм. кв. и выше.

Сила проходимого тока является одним из главных критериев, который должен учитываться при выборе. Превышение токовой нагрузки приведет к расплавлению клеммной пластины и созданию аварийной ситуации. При выборе учитывается суммарная токовая нагрузка, приходящаяся на подключаемую линию.

Напряжение сети для проведения электромонтажных работ в жилых домах не является особо значимым параметром. Практически все клеммные колодки допускают подключение проводов, работающих в сети с переменным током 250 В и постоянным – 380 В. Для промышленных силовых линий это значение также учитывается.

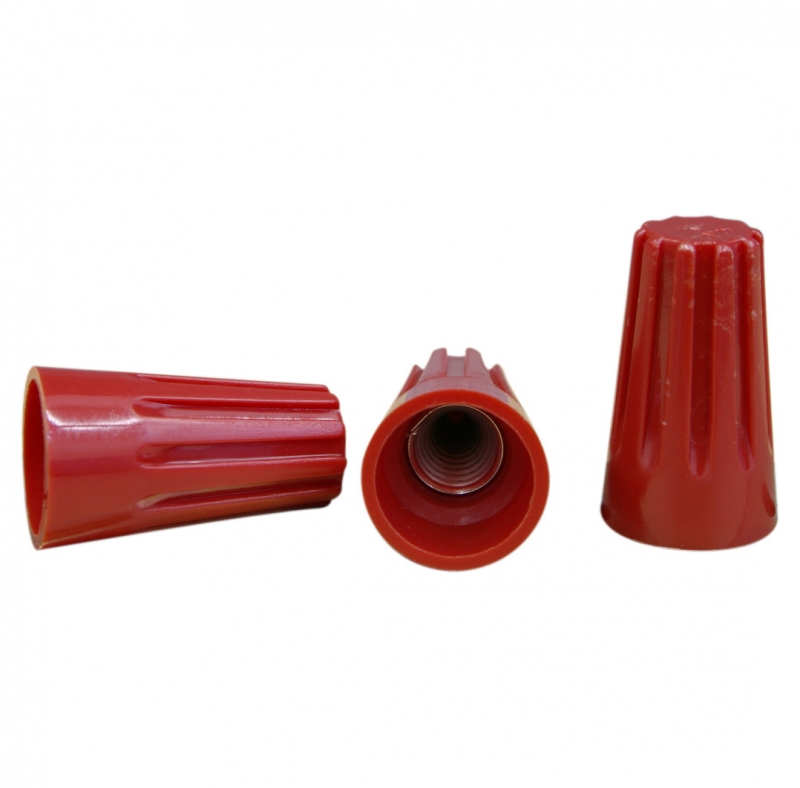

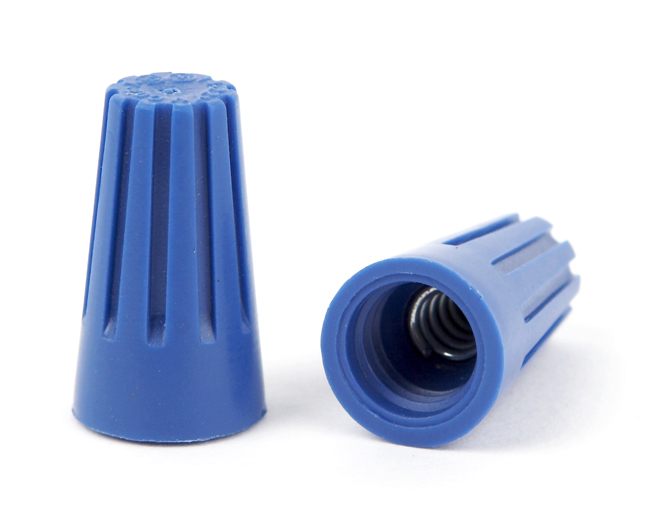

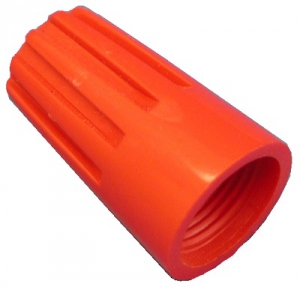

Колпачковые соединители проводов

Разновидностью устройств для создания прямого подключения двух кабелей являются колпачковые соединители. Они представляют собой пластиковое изделия, внутри которых установлена металлическая пружина. Это простое средство применяется для создания соединения методом скрутки с последующим расположением оголенных жил в колпачке. За счет пружины достигается дополнительный контакт, обеспечивающий качественную передачу электрического тока.

Колпачковые соединители производят из самозатухающегося пластика. Их главная задача состоит в изоляции проводников и недопущение образования коротких замыканий на линии. Эти приспособления также выбирают исходя из таких параметров, как сечение токоведущих жил, силе тока, напряжение.

Купить клеммные колодки и соединители в Нижнем Новгороде

Интернет-магазин СтройРем осуществляет продажу в Нижнем Новгороде клеммных колодок, соединителей и других средств соединения кабелей и проводов. В нашем каталоге широкий ассортимент. Все товары есть в наличии. Продукция соответствует требованиям стандартов и ПУЭ, допустимы для проведения электромонтажных работ, имеют сертификаты.

На клеммные колодки и соединители мы предлагаем низкие цены. Оформить заказ на сайте просто. Есть разные способы оплаты. При необходимости, мы осуществляем доставку клеммников, зажимов, соединителей, а также средств прокладки кабелей, кабельно-проводниковую продукцию по Нижнему Новгороду и области. По вопросам покупки, оплаты и доставки предоставим консультации по телефону или в онлайн чате. В интернет-магазине СтройРем – только качественный товар для ремонта и строительства.
